Tóm tắt nhanh:
- Vít bắn tôn panel là vít ren kép 6.3/5.5 × L mm với bảy chiều dài 80, 100, 120, 130, 150, 180 và 200mm — ren trên đường kính Ø6.3mm, ren dưới đường kính Ø5.5mm, chiều dài L mm.
- Chiều dài chọn theo công thức: độ dày panel cộng thêm 20–30mm phần ren ăn sâu vào xà gồ.
- Từ size 100mm trở lên không dùng để bắn tôn một lớp, và từ 120mm trở lên cũng không dùng cho tôn xốp — dải 120–200mm chỉ dành cho panel cách nhiệt và tấm pin năng lượng mặt trời.

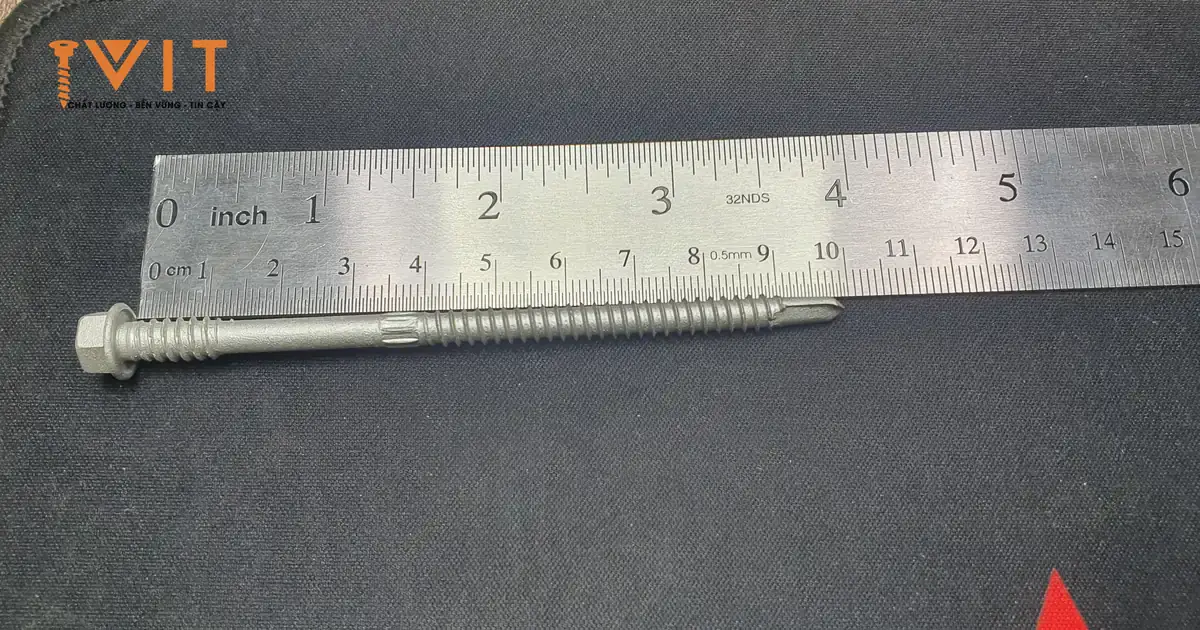

Vít bắn tôn panel là vít bắn tôn ren kép 6.3/5.5 dài từ 80mm trở lên, chuyên cố định tấm sandwich panel cách nhiệt lõi PU, EPS hoặc rockwool vào xà gồ thép. Công thức chọn nhanh: chiều dài vít bằng độ dày panel cộng 20–30mm phần ăn sâu bám xà gồ, dải size phổ biến từ 80mm đến 200mm.
Vít bắn tôn panel là gì và ren kép 6.3/5.5 để làm gì
Vít bắn tôn panel là biến thể chiều dài lớn của vít bắn tôn ren kép 6.3/5.5. Cùng dòng ren kép này, năm chiều dài 50, 55, 60, 68 và 75mm được gọi là “vít bắn tôn ren kép”, còn bảy chiều dài 80, 100, 120, 130, 150, 180 và 200mm xếp vào nhóm “vít bắn tôn panel” vì phải xuyên qua lớp panel cách nhiệt dày. Vít bắt trực tiếp tấm panel lõi PU, EPS hoặc rockwool cùng hai lớp tôn mặt vào xà gồ thép chỉ trong một lần bắn.

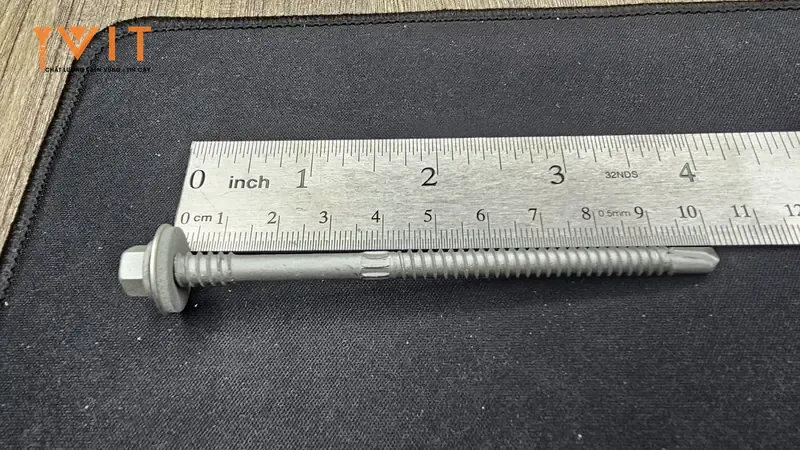

Ký hiệu 6.3/5.5 mô tả thiết kế ren kép tăng đường kính: ren trên Ø6.3mm nằm gần đầu lục giác bám chặt tôn mặt panel để chống gió bão, còn ren dưới Ø5.5mm gần mũi khoan êm vào xà gồ thép. Đoạn khía knurl ở giữa thân khoét rộng lỗ, giúp thân vít đi qua panel mà không bị kẹt. Đây là thiết kế đặc trưng riêng của Sheh Fung Đài Loan.
Ren kép giải quyết đúng bài toán của mái vách panel: hai đường kính ren khác nhau khóa chặt hai vật liệu có độ cứng chênh lệch, tôn mỏng phía trên và thép xà gồ phía dưới, hạn chế lỏng vít khi kết cấu rung hoặc giãn nở nhiệt. Tất cả size vít panel đều đi kèm đệm cao su EPDM làm kín lỗ vít, chặn nước mưa thấm qua điểm khoan. Đầu vít dạng lục giác có vành, lắp vào máy bắn vít bằng khẩu lục giác; kiểm khẩu theo mẫu vít trước khi thi công đại trà.
Loại công trình được chỉ định cho dải vít panel gồm mái điện năng lượng mặt trời; nhà công nghiệp, nhà xưởng cấp 2-3 và nhà tiền chế; khu công nghiệp xuất khẩu hoặc dự án FDI yêu cầu chứng chỉ. Ở những công trình này, tấm panel vừa là lớp bao che vừa là lớp cách nhiệt, nên một mối bắt sai chiều dài có thể gây dột, lỏng tấm hoặc bung mái khi gió lớn. Đó là lý do chọn đúng size vít theo độ dày panel quan trọng ngang với chọn đúng loại panel.
Cấu tạo ba đoạn của thân vít panel

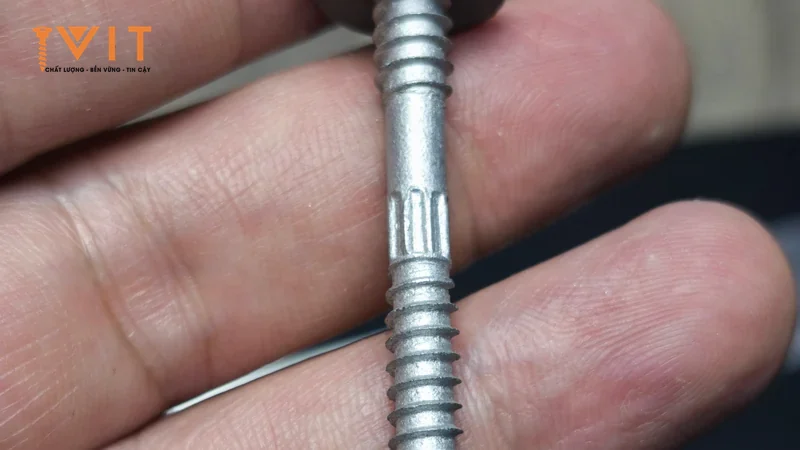

Thân vít panel chia thành ba đoạn có kích thước cố định theo bản vẽ, không đổi theo chiều dài tổng. Đoạn ren trên đường kính 6,10–6,25mm dài 12–14mm ở mọi size, là phần bám vào tôn mặt panel. Giữa thân là đoạn khía 8 khía đường kính 5,0mm dài 5mm, làm nhiệm vụ khoét rộng lỗ để thân vít qua lớp lõi cách nhiệt mà không bó.
Đoạn dưới gồm ren dưới đường kính 5,31–5,46mm và mũi Thunder Point dài 8,50–9,70mm, đường kính 4,65–4,80mm. Cả hai đoạn ren đều dùng bước ren 14 TPI. Vật liệu là thép carbon C1022, đúng như dòng ren kép ngắn hơn. Biết cấu tạo này giúp hiểu vì sao phần dôi ra 20–30mm mới là đoạn quyết định lực giữ: đó chính là phần ren dưới ăn vào thép xà gồ.

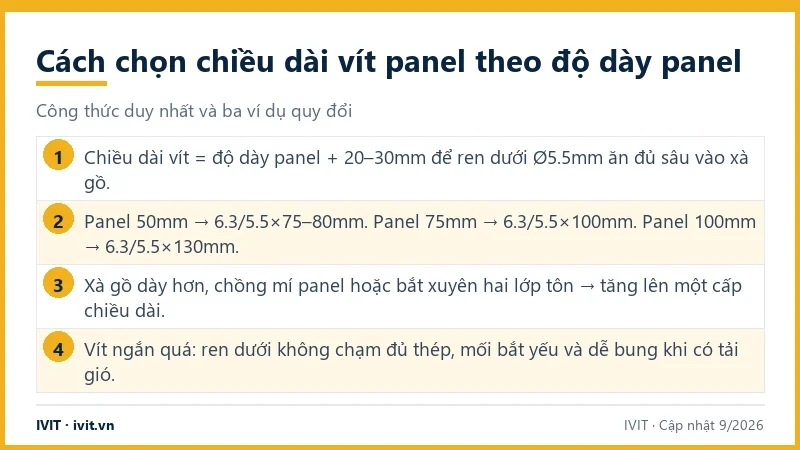

Cách chọn chiều dài vít panel theo độ dày panel
Chọn chiều dài vít panel theo một công thức duy nhất: chiều dài vít bằng độ dày tấm panel cộng thêm 20–30mm để phần ren dưới Ø5.5mm ăn đủ sâu vào xà gồ. Ví dụ panel dày 50mm dùng vít 6.3/5.5×80mm cho mái panel, còn vách panel 50mm dùng được cả 6.3/5.5×75mm lẫn 80mm; panel 75mm dùng 6.3/5.5×100mm. Phần 20–30mm dôi ra chính là đoạn ren bám thép, quyết định lực giữ và khả năng chống bung khi có gió bão.
Với panel 100mm, bảng quy cách chỉ định ba chiều dài là 6.3/5.5×120mm, 130mm và 150mm; nếu lấy theo công thức độ dày panel cộng 20–30mm thì 130mm là mức khớp nhất. Bảng quy cách không nêu tiêu chí tách ba mức này, nên khi bảng vật tư chỉ ghi “panel 100mm”, hãy gửi cấu hình mái hoặc vách cho IVIT để chốt quy cách. Panel dày 130–150mm dùng 6.3/5.5×180mm; riêng panel 150mm còn có thêm mức 6.3/5.5×200mm.
Đừng chọn vít ngắn để tiết kiệm: nếu phần ren dưới không chạm đủ thép xà gồ, mối bắt sẽ yếu và dễ bung khi tải gió. Ngược lại, vít quá dài so với nhu cầu làm tăng mô-men bắn và chi phí. Vít panel Sheh Fung có vật liệu thép C1022, cơ tính yêu cầu độ cứng bề mặt tối thiểu 600 HV0.3, độ cứng lõi tối đa 450 HV0.5 và mô-men xoắn tối thiểu 10 Nm, đủ khỏe để khoan qua thép dày 4,5mm theo bản vẽ kỹ thuật của dòng vít mà không gãy mũi.
Vít do Sheh Fung Đài Loan sản xuất, hãng thành lập năm 1973, đạt ISO 9001:2015 do SGS UK cấp và kiểm nghiệm từng lô tại phòng lab đạt chứng nhận A2LA. IVIT phân phối tại Việt Nam với hệ thống kho Hà Nội – Hưng Yên – TP.HCM, giao hàng toàn quốc.
Lấy ví dụ mái nhà xưởng lợp panel PU dày 75mm bắt lên xà gồ C thép: chọn vít 6.3/5.5×100mm để phần ren dưới Ø5.5mm ăn sâu khoảng 25mm vào xà gồ. Nếu cùng nhà xưởng đó chuyển sang panel 100mm, đổi lên 6.3/5.5×130mm. Với nhà tiền chế dùng panel 150mm, dùng 6.3/5.5×180mm. Cách quy đổi này giúp đặt hàng đúng ngay từ đầu, tránh mua thừa nhiều size.
Hai mốc trần: khi nào vít panel là quá dài
Dải vít panel có hai mốc trần ngược chiều với công thức cộng thêm ở trên, và cả hai đều là giới hạn cứng. Mốc thứ nhất: từ size 100mm trở lên, mọi size đều không dùng để bắn tôn một lớp loại 11, 9, 6 và 5 sóng vì quá dài. Mốc thứ hai: từ size 120mm trở lên không dùng cho tôn xốp, vì trần của tôn xốp chính là size 100mm dành cho loại sóng giả ngói.
Nói gọn, dải 120–200mm chỉ dành cho panel cách nhiệt và tấm pin năng lượng mặt trời. Đây là chỗ hay sai khi lập bảng vật tư: thấy mái dày thì chọn vít dài, trong khi mái tôn xốp dù dày vẫn có trần riêng. Khi bảng vật tư ghi một size từ 120mm trở lên, hãy kiểm lại xem mái đó thực sự là panel cách nhiệt hay chỉ là tôn xốp.
Bảng tra chiều dài vít theo độ dày panel
Bảng dưới giúp thợ và nhà thầu tra nhanh chiều dài vít cần đặt theo độ dày panel thực tế tại công trình. Dùng cột trái để tìm độ dày panel, cột giữa cho chiều dài vít 6.3/5.5 được chỉ định, cột phải là những loại mái mà chính size đó không được dùng.

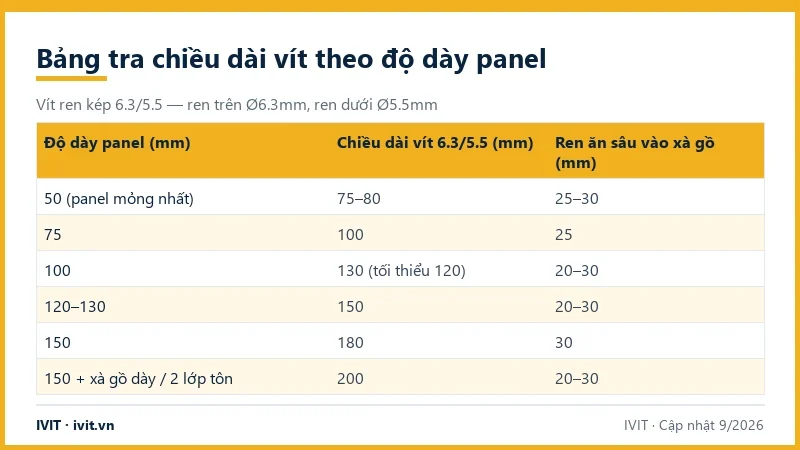

Bảng 1: Tra nhanh chiều dài vít bắn tôn panel 6.3/5.5 theo độ dày panel
Bảng dưới ánh xạ độ dày tấm panel cách nhiệt sang chiều dài vít bắn tôn panel ren kép 6.3/5.5 được chỉ định, kèm giới hạn không dùng của từng size.
| Độ dày panel (mm) | Chiều dài vít 6.3/5.5 được chỉ định (mm) | Không dùng cho |
|---|---|---|
| 50 — mái panel | 80 | Tôn xốp sóng giả ngói (không đủ chiều dài) |
| 50 — vách panel | 75 hoặc 80 | Mái panel (size 75mm chỉ dùng cho vách) |
| 75 | 100 | Tôn 1 lớp 11, 9, 6 và 5 sóng (quá dài) |
| 100 | 120, 130 hoặc 150 | Tôn 1 lớp và tôn xốp 11, 9, 6 và 5 sóng (quá dài) |
| 130–150 | 180 | Tôn 1 lớp và tôn xốp 11, 9, 6 và 5 sóng (quá dài) |
| 150 | 200 | Tôn 1 lớp và tôn xốp 11, 9, 6 và 5 sóng (quá dài) |
Các size vít panel bán sẵn gồm 80, 100, 120, 130, 150, 180 và 200mm; riêng bản 75mm thuộc dòng ren kép, chỉ được chỉ định cho tôn vách panel loại 50mm.
Câu hỏi thường gặp về vít bắn tôn panel
Panel dày 100mm thì dùng vít bắn tôn panel dài bao nhiêu?
Panel dày 100mm có ba chiều dài được chỉ định trong bảng quy cách: 6.3/5.5×120mm, 130mm và 150mm. Nếu lấy theo công thức chiều dài vít bằng độ dày panel cộng 20–30mm thì 130mm là mức khớp nhất, với phần ren dưới Ø5.5mm ăn sâu khoảng 30mm vào thép xà gồ. Bảng quy cách không nêu tiêu chí tách ba mức này, nên khi hồ sơ vật tư chỉ ghi “panel 100mm”, hãy gửi cấu hình mái hoặc vách cùng độ dày xà gồ cho IVIT để chốt đúng quy cách trước khi đặt hàng.
Ren kép 6.3/5.5 khác gì vít bắn tôn ren đơn thông thường?
Vít ren đơn chỉ có một đường kính ren suốt thân và ghi theo dạng Ø × L mm, phù hợp bắn tôn mỏng trực tiếp vào xà gồ. Vít bắn tôn panel dùng ren kép tăng đường kính: ren trên Ø6.3mm bám tôn mặt panel chống gió bão, ren dưới Ø5.5mm khoan êm vào xà gồ, đoạn khía knurl ở giữa khoét rộng lỗ để thân vít qua panel dày không kẹt. Nhờ hai đường kính khác nhau, vít khóa chặt cả tôn mỏng lẫn thép dày trong một lần bắn, hạn chế lỏng vít khi kết cấu giãn nở nhiệt.
Vít bắn tôn panel có sẵn đệm cao su EPDM không?
Có, tất cả size vít bắn tôn panel đều đi kèm đệm cao su EPDM lắp dưới đầu lục giác. Đệm EPDM ép xuống khi siết vít, làm kín lỗ khoan và chặn nước mưa thấm qua điểm bắt trên mái panel. Đây là chi tiết bắt buộc với mái và vách panel cách nhiệt, nơi mỗi lỗ vít là một điểm rò tiềm tàng. Khi thi công, siết đủ lực để đệm ép khít nhưng không siết quá tay làm rách cao su hoặc móp tôn mặt panel.
Bắt vít bắn tôn panel dùng đầu khẩu loại nào?
Vít bắn tôn panel có đầu lục giác có vành, thi công bằng khẩu lục giác gắn vào máy bắn vít cầm tay; kiểm khẩu theo mẫu vít vì cỡ đầu khác nhau giữa các dòng. Nên dùng máy bắn vít có ly hợp điều chỉnh mô-men để dừng đúng lúc đệm EPDM vừa ép khít, tránh siết lún đầu vít vào tôn mặt panel. Vít panel Sheh Fung đạt mô-men xoắn tối thiểu 10 Nm và độ cứng bề mặt tối thiểu 600 HV0.3, nên chịu được lực bắn mạnh mà không tròn đầu hay gãy mũi khi xuyên qua panel dày và thép xà gồ.
Vít bắn tôn panel khoan được qua thép xà gồ dày bao nhiêu?
Vít bắn tôn panel tự khoan qua thép dày 4,5mm theo bản vẽ kỹ thuật của dòng vít. Trong thực tế thi công, dòng vít bắn tôn panel còn khoan qua thép dày 6mm được từ 2 đến 6 lần liên tiếp mà vẫn giữ độ bám, nhờ vật liệu C1022 tôi cứng bề mặt tối thiểu 600 HV0.3. Tuy nhiên nên chọn đúng khả năng khoan khuyến nghị 4,5mm cho thi công đại trà để mũi vít bền và mối bắt ổn định, thay vì đẩy vít tới giới hạn.
Công trình ven biển nên chọn vít bắn tôn panel loại nào?
Công trình ven biển và nhà máy FDI nên chọn bản vít bắn tôn panel có hệ mạ kẽm 4 lớp Kaitex đạt 2.000 giờ phun muối theo ASTM B117.
Cần hiểu rằng số giờ phun muối là kết quả thử nghiệm ăn mòn gia tốc trong buồng muối để so sánh lớp phủ, không phải tuổi thọ thực tế ngoài trời. Vít mạ kẽm thường chỉ đạt 24–36 giờ phun muối trong cùng thử nghiệm, còn bản cao cấp trụ tới 1.000 giờ phun muối và 2.000 giờ phun muối.
Kết luận và tư vấn chọn vít panel
Vít bắn tôn panel là vít ren kép 6.3/5.5 dài từ 80mm trở lên, chọn theo công thức chiều dài vít bằng độ dày panel cộng 20–30mm. Mái panel 50mm dùng 6.3/5.5×80mm còn vách panel 50mm dùng 75 hoặc 80mm; panel 75mm dùng 6.3/5.5×100mm; panel 100mm có ba mức 120, 130 và 150mm; panel 130–150mm dùng 6.3/5.5×180mm và panel 150mm còn có mức 6.3/5.5×200mm. Nhớ hai mốc trần: từ 100mm trở lên không bắn tôn một lớp, từ 120mm trở lên không dùng cho tôn xốp. Tất cả size đều có đệm cao su EPDM làm kín; bản 2.000 giờ phun muối dành cho công trình ven biển.
