Tiêu chuẩn lớp phủ: đặc tả, phép thử, quy định thị trường
Tiêu chuẩn lớp phủ là bộ quy định về thành phần, độ dày, phương pháp thử và mức chấp nhận của một lớp phủ bề mặt, chia làm ba nhóm: tiêu chuẩn đặc tả như ASTM B633, tiêu chuẩn phương pháp thử như ASTM B117 ở 35 ± 2 °C, và quy định thị trường như RoHS.

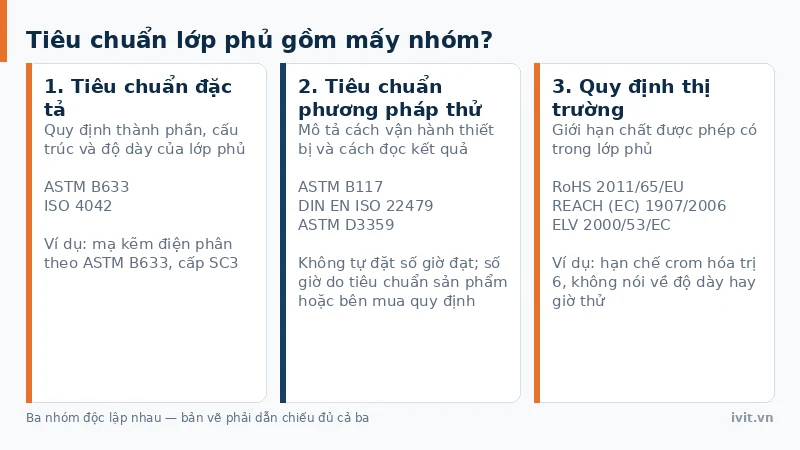

Tiêu chuẩn lớp phủ là gì và gồm mấy nhóm?
Tiêu chuẩn lớp phủ trả lời ba câu hỏi khác nhau nên không thể gộp làm một. Ba nhóm tiêu chuẩn lớp phủ giống ba loại giấy tờ của cùng một chiếc xe: đăng kiểm nói xe được chế tạo và kiểm thế nào, sổ đăng ký nói xe là của ai, giấy phép lưu hành nói xe được chạy ở đâu.
Nhóm tiêu chuẩn lớp phủ thứ nhất là đặc tả (specification standard), quy định thành phần, cấu trúc và độ dày, ví dụ ASTM B633 cho mạ kẽm điện phân. Nhóm tiêu chuẩn lớp phủ thứ hai, phương pháp thử (test method standard), chỉ mô tả cách vận hành thiết bị và cách đọc kết quả, ví dụ ASTM B117 cho buồng phun sương muối, không tự đặt ra số giờ đạt. Quy định thị trường như RoHS (Chỉ thị 2011/65/EU), REACH (Quy định (EC) 1907/2006) và ELV 2000/53/EC giới hạn chất được phép có trong lớp phủ, ví dụ crom hóa trị 6, chứ không nói về độ dày hay giờ thử.
Ba nhóm tiêu chuẩn lớp phủ độc lập nhau: một lớp phủ có thể đúng ASTM B633, đủ giờ thử ASTM B117, nhưng vẫn vi phạm RoHS nếu dùng cromat crom hóa trị 6 — nên bản vẽ phải dẫn chiếu đủ cả ba. Cách chọn hệ phủ trước khi viết đặc tả nằm ở hub chọn lớp phủ chống ăn mòn, riêng họ lớp phủ kẽm ở hub mạ kẽm chống ăn mòn cho thép.
Tiêu chuẩn đặc tả lớp phủ gồm những mã nào?
Tiêu chuẩn lớp phủ dạng đặc tả được ban hành riêng cho từng họ công nghệ vì mỗi họ có cơ chế bám và cấu trúc lớp khác nhau. Bảng dưới liệt kê mã tiêu chuẩn lớp phủ của chín họ công nghệ phổ biến, cùng cách phân cấp.

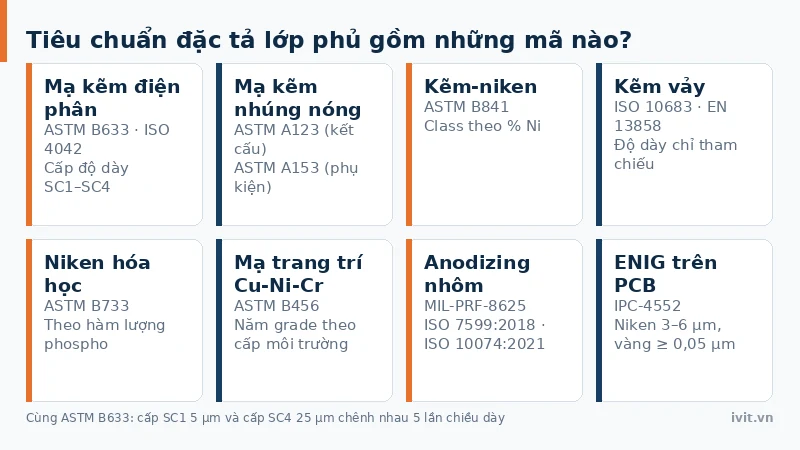

Bảng 1: Mã tiêu chuẩn lớp phủ dạng đặc tả theo họ công nghệ
| Họ công nghệ | Mã tiêu chuẩn lớp phủ | Cách phân cấp |
|---|---|---|
| Mạ kẽm điện phân | ASTM B633 / ISO 4042 | Cấp độ dày SC1–SC4 |
| Mạ kẽm nhúng nóng | ASTM A123 (kết cấu) / A153 (phụ kiện) | Grade theo độ dày tối thiểu |
| Mạ kẽm cơ học | ASTM B695 | Class theo độ dày |
| Kẽm-niken | ASTM B841 | Class theo % Ni, Grade theo độ dày |
| Kẽm vảy | ISO 10683 / EN 13858 | Độ dày chỉ mang tính tham chiếu |
| Niken hóa học | ASTM B733 | Theo hàm lượng phospho |
| Mạ trang trí Cu-Ni-Cr | ASTM B456 | Năm grade theo cấp môi trường (service condition) |
| Anodizing nhôm | MIL-PRF-8625 · ISO 7599:2018 / ISO 10074:2021 | Type I, II, III theo MIL-PRF-8625 |
| ENIG trên PCB | IPC-4552 | Niken 3–6 µm, vàng tối thiểu 0,05 µm |
Mã tiêu chuẩn lớp phủ đứng riêng không đủ căn cứ nghiệm thu: cùng ASTM B633 nhưng cấp SC1 (5 µm) và cấp SC4 (25 µm) chênh nhau 5 lần chiều dày kẽm, tức hai mức chống ăn mòn khác hẳn.

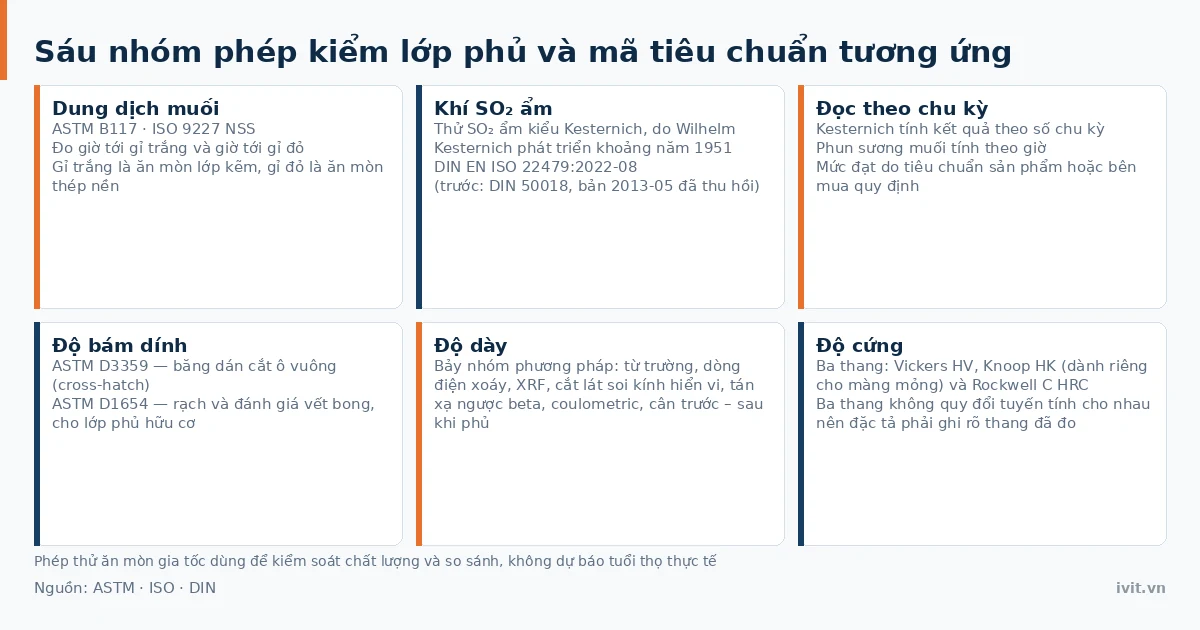

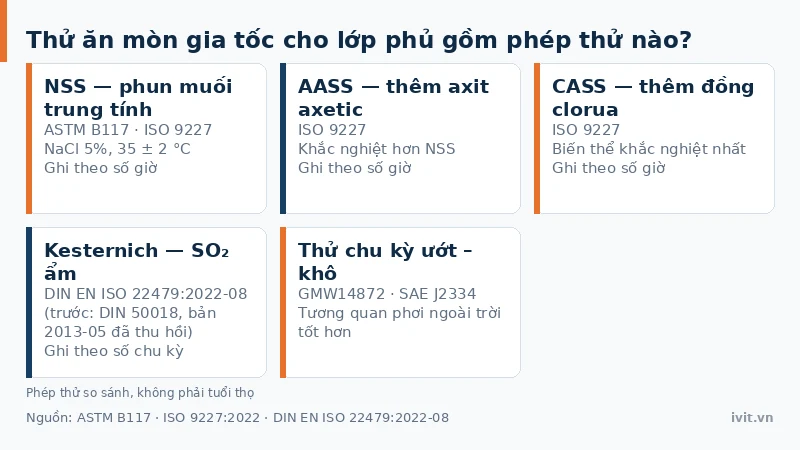

Tiêu chuẩn lớp phủ về thử ăn mòn gia tốc gồm những phép thử nào?
Phun sương muối (ASTM B117, ISO 9227) đo số giờ tới gỉ trắng hoặc gỉ đỏ. Đây là phép thử gia tốc dùng để kiểm soát chất lượng và so sánh trong cùng một hệ phủ hoặc cùng một đặc tả; theo ISO 9227:2022 không dùng để xếp hạng các vật liệu khác nhau với nhau, cũng không dự báo được khả năng chống ăn mòn dài hạn. Điều kiện vận hành, các biến thể và cách đọc mốc giờ nằm ở bài thử nghiệm phun sương muối.
Với môi trường nhiều khí SO₂, phép thử phù hợp hơn là thử SO₂ ẩm kiểu Kesternich, do Wilhelm Kesternich phát triển khoảng năm 1951. Mã tiêu chuẩn lớp phủ đã đổi: bản DIN 50018:2013-05 đã bị thu hồi, nay dùng DIN EN ISO 22479:2022-08 tức ISO 22479:2019, bản này cũng thay ISO 6988. Kết quả tính theo chu kỳ, không phải giờ; chi tiết chu kỳ thử nằm ở bài thử nghiệm Kesternich.

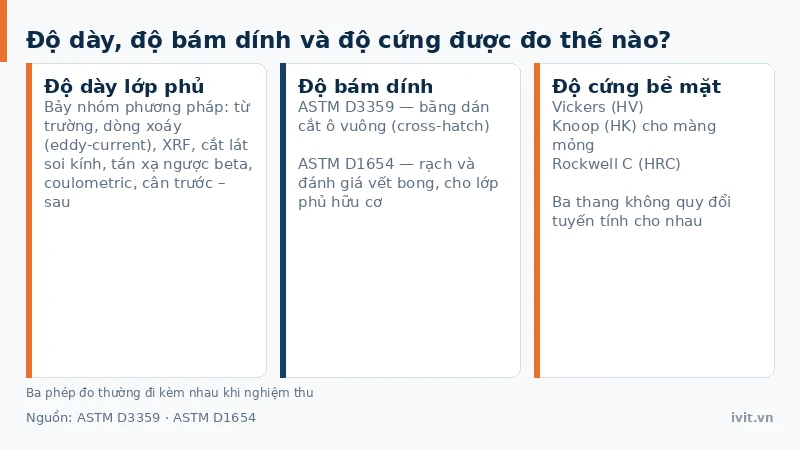

Độ dày, độ bám dính và độ cứng lớp phủ được đo bằng cách nào?
Độ dày lớp phủ được đo bằng bảy nhóm phương pháp. Bốn nhóm thông dụng nhất là đo từ trường cho nền thép, đo dòng điện xoáy (eddy-current) cho nền không nhiễm từ như nhôm, huỳnh quang tia X (XRF) không phá hủy mẫu cho chi tiết phức tạp, và cắt lát soi kính hiển vi khi cần đo chính xác từng lớp. Ba nhóm còn lại là tán xạ ngược beta, đo coulometric và cân chi tiết trước – sau khi phủ. Cách chọn máy đo theo vật liệu nền nằm ở bài cách đo độ dày lớp phủ.
Độ bám dính kiểm bằng băng dán cắt ô vuông (cross-hatch) theo ASTM D3359, hoặc phép rạch và đánh giá vết bong theo ASTM D1654 cho lớp phủ hữu cơ. Độ cứng bề mặt dùng ba thang: Vickers (HV), Knoop (HK) dành riêng cho màng mỏng, và Rockwell C (HRC). Ba thang này không quy đổi tuyến tính cho nhau, nên đặc tả phải ghi rõ thang đã đo. Ba phép đo trên thường đi kèm nhau khi nghiệm thu theo tiêu chuẩn lớp phủ.

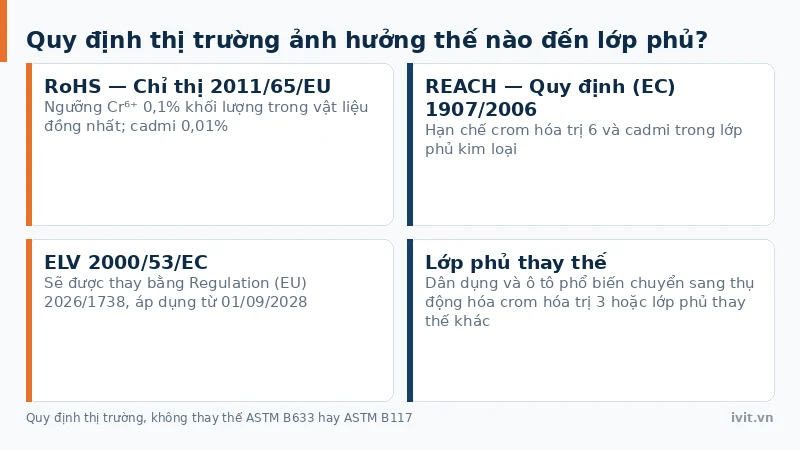

Quy định thị trường RoHS, REACH và ELV ảnh hưởng thế nào đến lớp phủ?
RoHS, REACH và ELV 2000/53/EC là ba quy định của thị trường châu Âu hạn chế crom hóa trị 6 và cadmi trong lớp phủ kim loại, không quy định độ dày hay phép thử như tiêu chuẩn lớp phủ. Ngưỡng của RoHS là 0,1% khối lượng Cr⁶⁺ trong vật liệu đồng nhất (cadmi 0,01%), kèm danh mục miễn trừ riêng được rà soát định kỳ. Riêng nhánh ô tô đang đổi khung: Chỉ thị ELV 2000/53/EC sẽ được thay bằng Regulation (EU) 2026/1738 (ngày 08/07/2026), áp dụng từ 01/09/2028. Ứng dụng dân dụng và ô tô phổ biến chuyển sang thụ động hóa crom hóa trị 3 hoặc lớp phủ thay thế khác.
Đây là quy định thị trường, không phải tiêu chuẩn lớp phủ, nên không thay thế được ASTM B633 hay ASTM B117: một lô hàng đủ giờ phun muối và đúng độ dày vẫn bị từ chối nếu dùng cromat crom hóa trị 6. Phạm vi áp dụng và lộ trình chuyển đổi nằm ở bài RoHS, REACH và crom hóa trị 6.
Cách ghi tiêu chuẩn lớp phủ đúng trên bản vẽ kỹ thuật thế nào?

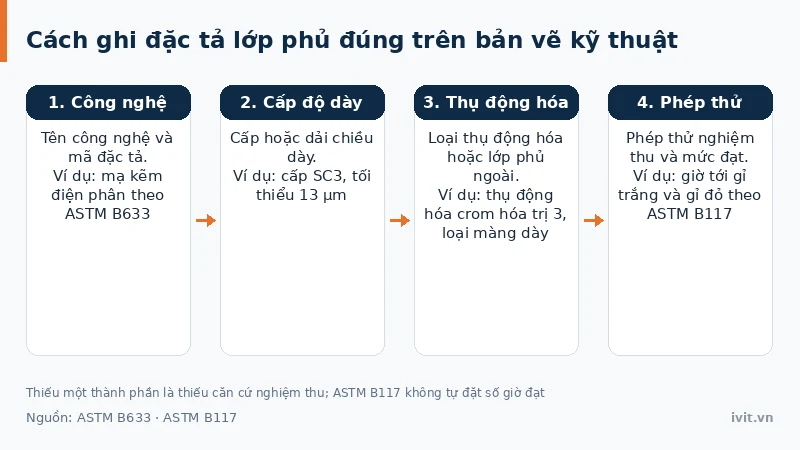

Một dòng tiêu chuẩn lớp phủ đầy đủ trên bản vẽ cần bốn thành phần, thiếu một là thiếu căn cứ nghiệm thu:
- Tên công nghệ và mã tiêu chuẩn lớp phủ — ví dụ “mạ kẽm điện phân theo ASTM B633”.
- Cấp hoặc dải độ dày — ví dụ “cấp SC3, 13 µm tối thiểu”.
- Loại thụ động hóa hoặc lớp phủ ngoài — ví dụ “thụ động hóa crom hóa trị 3, loại màng dày”.
- Phép thử nghiệm thu và mức đạt — ví dụ “giờ tới gỉ trắng và giờ tới gỉ đỏ theo ASTM B117”. Số giờ do tiêu chuẩn sản phẩm hoặc bên mua quy định, vì bản thân ASTM B117 không đặt thời lượng và ngưỡng đạt.
Ghi thiếu một thành phần là mở đường cho hai cách đọc: chỉ ghi “mạ kẽm” mà bỏ mã tiêu chuẩn lớp phủ, xưởng có thể chọn cấp mỏng nhất theo ASTM B633 mà vẫn coi là đúng hàng.
Với chi tiết chịu lực hoặc thép đã tôi cứng, phải ghi thêm điều kiện về giòn hydro, và tiêu chuẩn lớp phủ cho điều kiện đó khác nhau theo công nghệ. Mạ kẽm điện phân: thép trên 33 HRC hoặc giới hạn bền trên 150 ksi (khoảng 1.034 MPa) phải sấy khử hydro sau mạ. Mạ kẽm nhúng nóng: ASTM F3125 và A354 xếp A490, A354 Grade BD và SAE Grade 8 vào diện “Not Qualified”. Hàng xuất khẩu sang thị trường có quy định cần thêm dòng tuân thủ RoHS hoặc REACH.
Câu hỏi thường gặp về tiêu chuẩn lớp phủ
Tiêu chuẩn đặc tả và tiêu chuẩn phương pháp thử khác nhau thế nào?
Trong ba nhóm tiêu chuẩn lớp phủ, nhóm đặc tả quy định thành phần, cấu trúc và độ dày — ví dụ ASTM B633 cho mạ kẽm điện phân, ISO 10683 cho kẽm vảy. Tiêu chuẩn phương pháp thử chỉ mô tả cách vận hành thiết bị và đọc kết quả: ASTM B117 quy định buồng phun sương muối NaCl 5% ở 35 ± 2 °C nhưng không tự đặt số giờ đạt. Vì vậy bản vẽ chỉ ghi ASTM B117 mà không kèm số giờ và tiêu chí gỉ trắng hay gỉ đỏ là đặc tả chưa đầy đủ.
Vì sao một lớp phủ cần nhiều mã tiêu chuẩn cùng lúc?
Vì mỗi mã tiêu chuẩn lớp phủ chỉ trả lời một câu hỏi hẹp: mã đặc tả như ASTM B633 nói lớp phủ cấu tạo thế nào và dày bao nhiêu; mã phương pháp thử như ASTM B117 hay DIN EN ISO 22479 nói cách kiểm tra; quy định thị trường như RoHS (2011/65/EU) nói chất nào bị hạn chế. Một chi tiết xuất khẩu châu Âu, chịu lực và chống ăn mòn ngoài trời phải dẫn chiếu cả ba, vì thiếu một mã là thiếu một điều kiện nghiệm thu độc lập.
Gỉ trắng hay gỉ đỏ mới là tiêu chí quan trọng khi đọc kết quả phun sương muối?
Cả hai, và phải đọc cùng ba mốc theo tiêu chuẩn lớp phủ: tên phép thử đã dùng (ASTM B117 hay ISO 9227 NSS), thời gian thử tính theo giờ, và mức đạt mà đặc tả quy định cho từng tiêu chí gỉ. Gỉ trắng là ăn mòn lớp kẽm, gỉ đỏ là ăn mòn thép nền — hai cơ chế phân biệt ở bài phân biệt gỉ trắng và gỉ đỏ. Biên bản chỉ ghi “đạt” mà thiếu số giờ hoặc tên phép thử là chưa đủ căn cứ nghiệm thu.
Bản vẽ chỉ ghi “mạ kẽm theo ASTM B633” là đủ chưa?
Chưa đủ. Tiêu chuẩn lớp phủ ASTM B633 chia bốn cấp độ dày và không kèm mức đạt của phép thử, nên hai xưởng đọc cùng một dòng chữ có thể giao hai mức chống ăn mòn khác nhau. Lớp mạ kẽm điện phân khoảng 9 µm chưa thụ động hóa chỉ đạt khoảng 120–200 giờ tới gỉ trắng theo dữ liệu năng lực ASTM B633, còn hệ có thụ động hóa và topcoat có thể đạt khoảng 1.008 giờ theo DIN EN ISO 9227. Vì vậy đặc tả phải ghi thêm cấp độ dày, loại thụ động hóa và mức đạt của phép thử; cách đọc số giờ ở bài thử nghiệm phun sương muối.
Kết luận
Tiêu chuẩn lớp phủ chia làm ba nhóm độc lập: đặc tả quy định cấu tạo và độ dày, phương pháp thử quy định cách kiểm tra, quy định thị trường giới hạn thành phần được phép. Một bản vẽ đầy đủ phải dẫn chiếu cả ba nhóm tiêu chuẩn lớp phủ, kèm cấp độ dày, loại thụ động hóa và mức đạt của phép thử nghiệm thu. Bức tranh tổng thể các họ công nghệ nằm ở bài toàn cảnh công nghệ mạ. Cần tư vấn cách đọc và ghi tiêu chuẩn lớp phủ cho chi tiết cụ thể? Liên hệ đội kỹ thuật IVIT.
Cập nhật 09/2026.
