Thử nghiệm phun sương muối: hiểu đúng con số giờ NSS
Thử nghiệm phun sương muối là phép thử ăn mòn gia tốc trong buồng sương NaCl 5%, pH 6,5–7,2, ở 35 ± 2 °C theo ASTM B117 và ISO 9227. Kết quả ghi bằng số giờ tới khi xuất hiện gỉ trắng hoặc gỉ đỏ, chỉ để kiểm soát chất lượng trong cùng một đặc tả, không dự báo tuổi thọ.
Thử nghiệm phun sương muối là gì và đo cái gì?

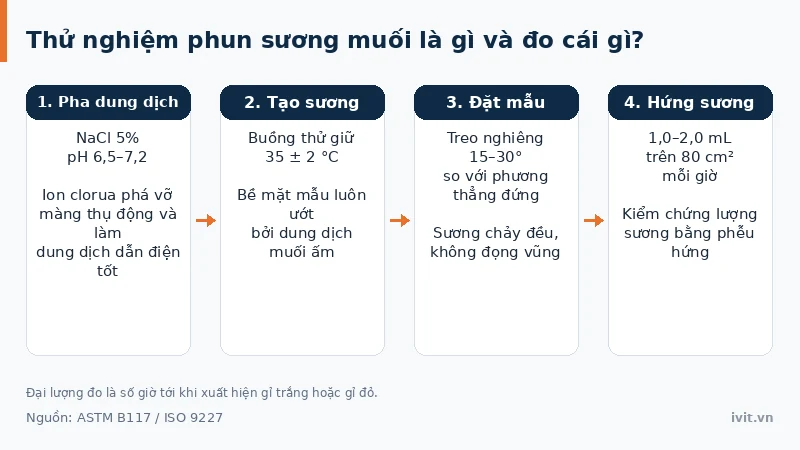

Thử nghiệm phun sương muối (salt spray test) nén thời gian ăn mòn bằng cách giữ bề mặt luôn ướt bởi dung dịch muối ấm. Ăn mòn thép là phản ứng điện hóa cần nước, oxy và chất điện ly; ion clorua trong NaCl 5% phá vỡ màng thụ động và làm dung dịch dẫn điện tốt nên phản ứng tăng tốc mạnh. Ví như ngâm quần áo trong nước muối ấm thay vì phơi mưa nắng: vải mục nhanh hơn nhưng kiểu mục khác hẳn. Đại lượng đo là số giờ tới khi xuất hiện gỉ trắng hoặc gỉ đỏ.
ASTM B117 chỉ mô tả thiết bị và cách vận hành buồng thử nghiệm phun sương muối: tiêu chuẩn này không quy định thời lượng, cũng không đặt ngưỡng đạt. Con số “500 giờ” hay “1.000 giờ” đến từ tiêu chuẩn sản phẩm hoặc bên mua, thuộc nhóm tiêu chuẩn kiểm tra lớp phủ.
Điều kiện thử theo ASTM B117 gồm những thông số nào?

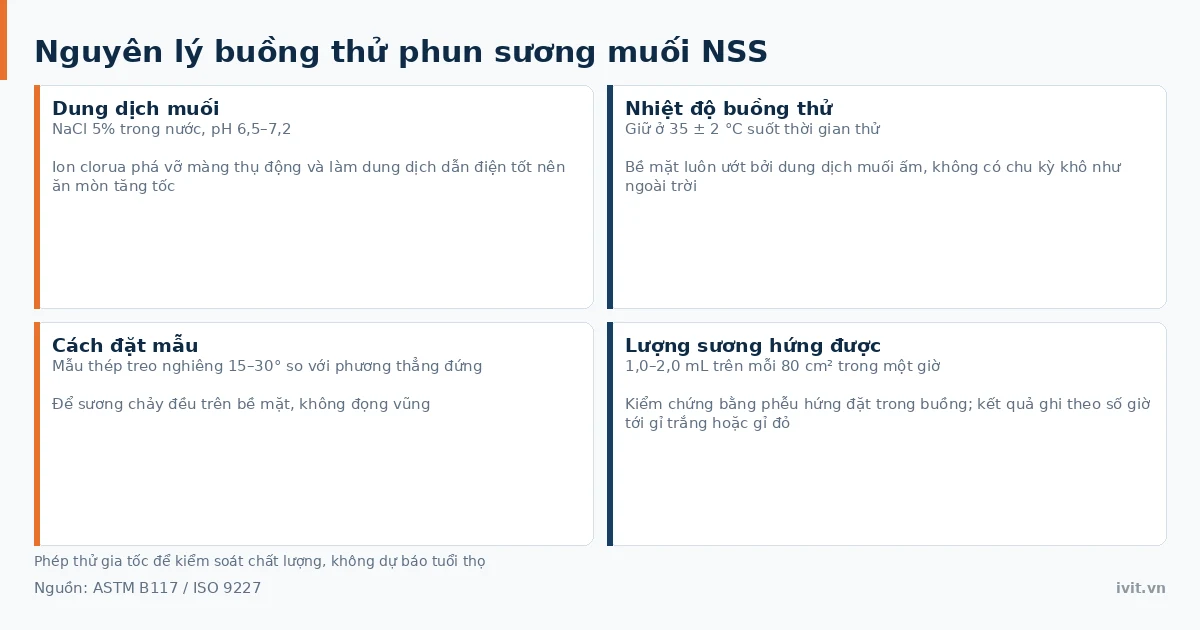

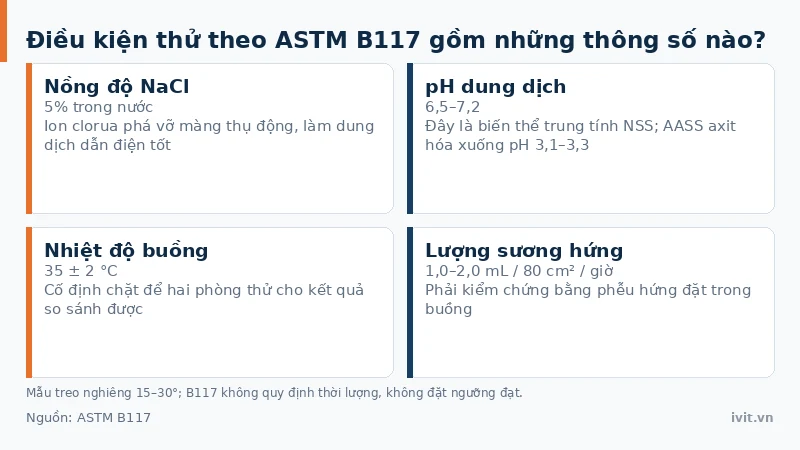

Điều kiện vận hành thử nghiệm phun sương muối theo ASTM B117 được cố định chặt để hai phòng thử cho kết quả so sánh được: dung dịch NaCl 5% với pH 6,5–7,2, buồng giữ ở 35 ± 2 °C, mẫu treo nghiêng 15–30° so với phương thẳng đứng để sương chảy đều, không đọng vũng.
Thử nghiệm phun sương muối yêu cầu kiểm chứng lượng sương bằng phễu hứng: 1,0–2,0 mL trên mỗi 80 cm² trong một giờ. Theo tài liệu ASTM, phương pháp B117 có từ khoảng năm 1939.
NSS, AASS và CASS khác nhau thế nào?

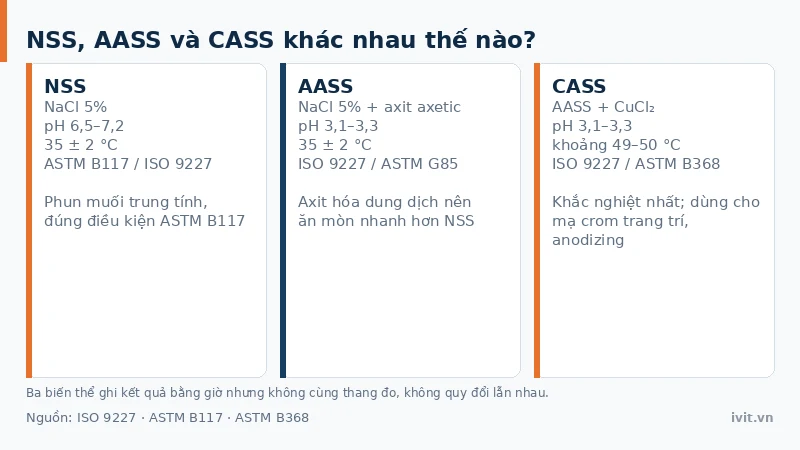

ISO 9227 gom ba biến thể thử nghiệm phun sương muối vào một tiêu chuẩn, khác nhau ở độ khắc nghiệt. NSS (neutral salt spray — phun muối trung tính) dùng đúng điều kiện như ASTM B117. AASS (acetic acid salt spray) axit hóa dung dịch xuống pH 3,1–3,3 nên ăn mòn nhanh hơn NSS.
CASS (copper-accelerated acetic acid salt spray) thêm đồng clorua CuCl₂ vào dung dịch AASS và nâng buồng lên khoảng 49–50 °C. Ion đồng tạo hàng loạt pin điện hóa cục bộ nên CASS là biến thể thử nghiệm phun sương muối khắc nghiệt nhất, dùng cho mạ crom trang trí và nhôm anodizing; tương đương phía Mỹ là ASTM B368. Cùng nhóm còn JIS Z 2371 và ASTM G85.
Khi đối chiếu hai báo cáo, phải xác định biến thể thử nghiệm phun sương muối đã chạy: 500 giờ CASS và 500 giờ NSS không cùng thang đo. Bảng dưới so sánh ba biến thể thử nghiệm phun sương muối và phép thử Kesternich theo tác nhân, pH, nhiệt độ và đơn vị ghi kết quả.
Bảng 1: So sánh biến thể thử nghiệm phun sương muối và Kesternich theo điều kiện thử
| Phép thử | Tiêu chuẩn | Tác nhân | pH | Nhiệt độ | Kết quả ghi theo |
|---|---|---|---|---|---|
| NSS | ASTM B117 / ISO 9227 | NaCl 5% | 6,5–7,2 | 35 ± 2 °C | Giờ |
| AASS | ISO 9227 / ASTM G85 | NaCl 5% + axit axetic | 3,1–3,3 | 35 ± 2 °C | Giờ |
| CASS | ISO 9227 / ASTM B368 | AASS + CuCl₂ | 3,1–3,3 | ~49–50 °C | Giờ |
| Kesternich | DIN EN ISO 22479 (trước: DIN 50018) | SO₂ + ẩm ngưng tụ 100% | — | 40 °C (8 h), rồi 16 h khô | Số chu kỳ |
Khác với thử nghiệm phun sương muối, Kesternich không dùng muối mà mô phỏng khí SO₂ công nghiệp, nên kết quả tính bằng số chu kỳ 24 giờ.
Đọc kết quả thử nghiệm phun sương muối thế nào cho đúng?

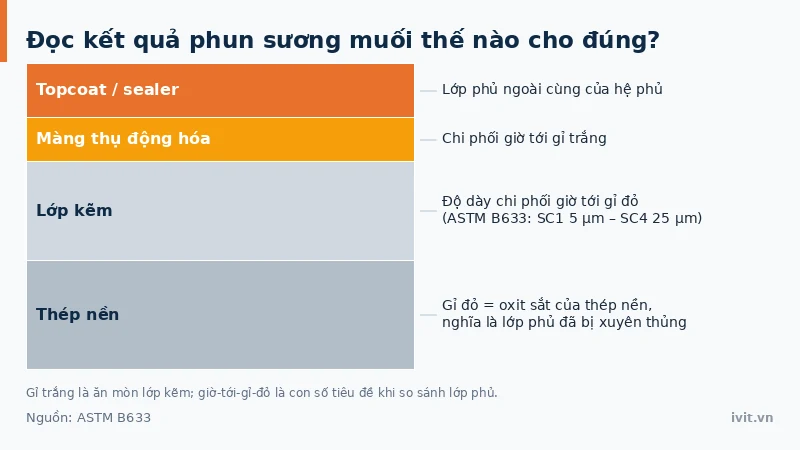

Kết quả thử nghiệm phun sương muối đọc theo hai mốc màu: gỉ trắng là ăn mòn chính lớp kẽm, gỉ đỏ là oxit sắt, nghĩa là lớp phủ đã bị xuyên thủng và thép nền bắt đầu ăn mòn.
Vì vậy trong thử nghiệm phun sương muối, giờ-tới-gỉ-đỏ là con số tiêu đề khi so sánh lớp phủ, còn giờ-tới-gỉ-trắng đo tuổi thọ lớp hy sinh phía trên. Với mạ kẽm điện phân theo ASTM B633, hai mốc do hai công đoạn khác nhau quyết định: màng thụ động hóa chi phối gỉ trắng, độ dày kẽm chi phối gỉ đỏ; cơ chế chi tiết ở bài phân biệt gỉ trắng và gỉ đỏ.
Số giờ thử nghiệm phun sương muối trên catalogue được đọc thế nào?
Một con số giờ thử nghiệm phun sương muối trên catalogue chỉ có nghĩa khi đi kèm cả hệ phủ: lớp nền, lớp thụ động hóa và topcoat (lớp phủ ngoài cùng). Cùng là mạ kẽm điện phân có thụ động hóa, dải công bố trải từ khoảng 72 h tới 1.008 h (DIN EN ISO 9227 NSS). Tương tự, ISO 10683:2018 Bảng 1 xếp kẽm vảy từ 240 h tới 960 h và lưu ý khả năng chống ăn mòn mới là căn cứ nghiệm thu, còn độ dày (5–25 µm theo ISO 10683 / EN 13858) chỉ để tham chiếu; NOF Metal Coatings công bố hệ GEOMET 720 kèm topcoat vượt 1.500 h NSS.

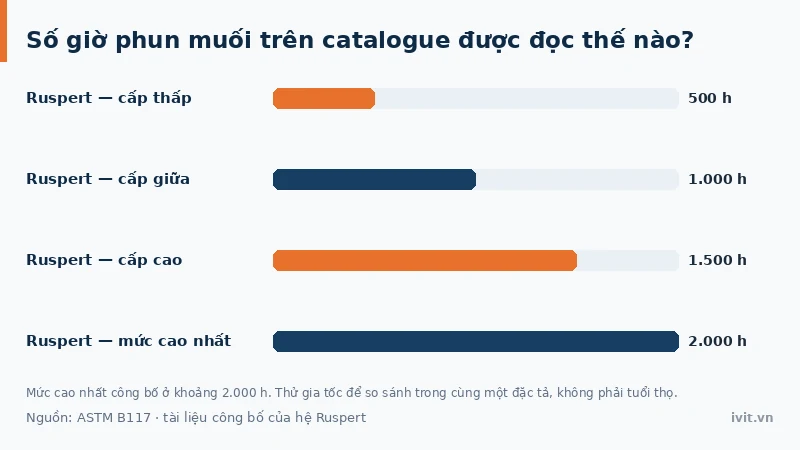

Số giờ thử nghiệm phun sương muối của từng hệ phủ kẽm được đặt cạnh nhau ở bài so sánh các loại mạ kẽm. Ở nhóm cao, lớp phủ Ruspert ba lớp kẽm – chuyển hóa – gốm được xếp cấp 500, 1.000, 1.500 h và tới khoảng 2.000 h. IVIT hiện phân phối dòng vít phủ Ruspert công bố 2.000 giờ phun muối; đây là kết quả thử gia tốc trong cùng một đặc tả, không phải số năm sử dụng, nên cần đối chiếu đúng phép thử và tiêu chí gỉ đỏ khi so với sản phẩm khác.
Vì sao số giờ thử nghiệm phun sương muối không phải tuổi thọ thực tế?

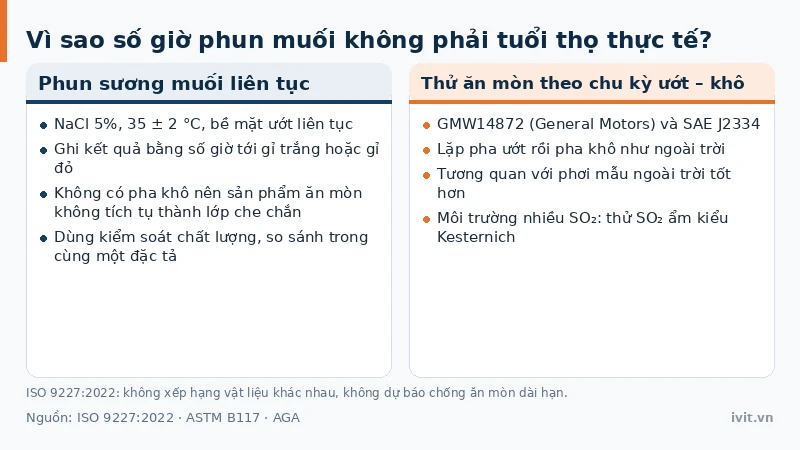

Phạm vi dùng được của thử nghiệm phun sương muối hẹp hơn cách nhiều catalogue diễn giải: đây là phép thử gia tốc dùng để kiểm soát chất lượng và so sánh trong cùng một hệ phủ hoặc cùng một đặc tả; theo ISO 9227:2022 không dùng để xếp hạng các vật liệu khác nhau với nhau, cũng không dự báo được khả năng chống ăn mòn dài hạn. ASTM B117 §3.2 nói thẳng: “Prediction of performance in natural environments has seldom been correlated with salt spray results when used as stand-alone data.”
Lý do vật lý nằm ở chế độ ẩm. Ngoài trời, bề mặt kẽm khô đi khô lại nên sản phẩm ăn mòn có cơ hội tích tụ thành lớp che chắn — chủ yếu là kẽm carbonate, theo Hiệp hội Mạ kẽm Hoa Kỳ (AGA). Buồng thử nghiệm phun sương muối giữ bề mặt ướt liên tục nên không tái tạo được điều kiện đó, vì vậy thử ăn mòn theo chu kỳ ướt – khô như GMW14872 (General Motors) và SAE J2334 tương quan với phơi mẫu ngoài trời tốt hơn.
Với môi trường công nghiệp nhiều SO₂, phép thử phù hợp hơn thử nghiệm phun sương muối là thử SO₂ ẩm kiểu Kesternich — trước đây theo DIN 50018 (bản 2013-05 đã bị thu hồi), nay theo DIN EN ISO 22479:2022-08.
Số giờ thử nghiệm phun sương muối công bố trên catalogue thường là năng lực của nhà mạ trong điều kiện lý tưởng, trên chi tiết chưa qua lắp đặt; khi chi tiết đã bị siết, trầy xước hoặc va đập, kết quả có thể thấp hơn đáng kể. Bức tranh tổng thể các họ lớp phủ ở bài nền công nghệ mạ là gì.
Câu hỏi thường gặp về thử nghiệm phun sương muối
Thử nghiệm phun sương muối 1.000 giờ tương đương bao nhiêu năm ngoài trời?
Không có hệ số quy đổi đáng tin cậy nào giữa giờ thử nghiệm phun sương muối và năm sử dụng thực tế. Cả ASTM B117 và ISO 9227:2022 đều là phép thử gia tốc để kiểm soát chất lượng và so sánh trong cùng một đặc tả, không dự báo được khả năng chống ăn mòn dài hạn. Tỷ lệ kiểu “1 giờ bằng 1 tháng” lưu truyền trên thị trường không có cơ sở tiêu chuẩn. Muốn ước lượng tuổi thọ, cần dữ liệu phơi mẫu ngoài trời tại chính vùng khí hậu đó, hoặc dữ liệu thử ăn mòn theo chu kỳ như SAE J2334.
ASTM B117 và ISO 9227 khác nhau thế nào?
ASTM B117 chỉ quy định thử nghiệm phun sương muối trung tính NSS với NaCl 5%, pH 6,5–7,2 và nhiệt độ 35 ± 2 °C. ISO 9227 bao trùm rộng hơn: ngoài NSS giống B117, tiêu chuẩn này còn định nghĩa AASS dùng axit axetic ở pH 3,1–3,3 và CASS thêm đồng clorua, chạy ở khoảng 49–50 °C. Khi đọc báo cáo, điều cần xác định là biến thể đã chạy và thời lượng, vì ngưỡng đạt do tiêu chuẩn sản phẩm hoặc bên mua quy định, không nằm trong ASTM B117.
Vì sao cùng loại mạ kẽm lại công bố số giờ khác nhau?
Vì “mạ kẽm” chỉ mô tả lớp nền, còn kết quả thử nghiệm phun sương muối phụ thuộc cả hệ phủ. Ba yếu tố tạo chênh lệch lớn nhất là độ dày lớp kẽm (ASTM B633 chia bốn cấp, từ SC1 5 µm tới SC4 25 µm), loại thụ động hóa, và việc có hay không lớp sealer (lớp bịt kín) hoặc topcoat hữu cơ. Vì vậy các hệ mạ kẽm điện phân đã thụ động hóa công bố từ khoảng 72 h tới 1.008 h phun muối NSS (theo DIN EN ISO 9227), tức chênh nhau hơn 13 lần trên cùng một tên gọi “mạ kẽm”.
Kết luận
Thử nghiệm phun sương muối theo ASTM B117 và ISO 9227:2022 là công cụ kiểm soát chất lượng và so sánh trong cùng một đặc tả, không phải thước đo tuổi thọ công trình và không dùng để xếp hạng các vật liệu khác nhau với nhau. Một con số giờ chỉ dùng được khi biết rõ biến thể thử (NSS, AASS hay CASS), tiêu chí gỉ trắng hay gỉ đỏ và thành phần đầy đủ của hệ phủ. Cần tư vấn kỹ thuật về cách đọc báo cáo phun muối và chọn lớp phủ phù hợp? Liên hệ đội kỹ thuật IVIT.
Cập nhật 09/2026.
Thông tin liên hệ IVIT
- Công ty TNHH IVIT
- Địa chỉ giao dịch: số 175A đường C Thủy Nguyên – Khu đô thị Ecopark – xã Phụng Công – Hưng Yên
- Hotline: 0865 21 21 51
- Email: ivitvn2024@gmail.com
- Thời gian làm việc: 8:00 – 18:00 (Thứ Hai – Thứ Bảy)
Gọi ngay — miễn phí, có kỹ thuật viên hỗ trợ.
