Vít inox 316 hay mạ kẽm cho kết cấu thép ven biển?

Vít inox 316 là lựa chọn nên ưu tiên cho liên kết kết cấu thép ở vùng ăn mòn ISO 9223 cấp C5 và CX — sát biển, khu cảng, cầu tàu — vì 2–3% molypden giúp màng thụ động chịu clorua tốt hơn inox 304. Ở cấp C3–C4, bu lông mạ kẽm nhúng nóng dày trung bình 50 µm theo ISO 10684 vẫn kinh tế hơn nếu công trình có kế hoạch kiểm tra định kỳ.

Bài này bàn về liên kết kết cấu: khung kèo, xà gồ, bản mã, lan can, giá đỡ pin mặt trời và kết cấu cầu cảng. Nếu bạn đang chọn vít lợp mái, xem bài vít inox hay vít mạ kẽm cho mái tôn và cách chọn cấp lớp phủ ở bài vít bắn tôn tại Hải Phòng.

Tóm tắt nhanh:

• Chọn theo cấp ăn mòn trước, vật liệu sau: theo ISO 9223, kẽm hao 4,2–8,4 µm/năm ở cấp C5 và 8,4–25 µm/năm ở cấp CX.
• Lớp nhúng nóng 50 µm trên bu lông chịu khoảng 6–12 năm ở C5 trước khi cạn kẽm; lớp mạ điện phân 8–12 µm chỉ khoảng 1–3 năm.
• Vít inox 316 thuộc nhóm A4 theo ISO 3506-1: cấp A4-70 bền kéo tối thiểu 700 MPa, A4-80 là 800 MPa — ngang bu lông 8.8 về bền kéo nhưng giới hạn chảy thấp hơn.
• Inox 316 vẫn hỏng vì ăn mòn kẽ hở ở mối ghép đọng nước muối và nứt ăn mòn ứng suất trong không khí clorua nóng như trần bể bơi trong nhà.
• Vít inox nhỏ bắt vào kết cấu mạ kẽm lớn là tổ hợp chấp nhận được; bu lông mạ kẽm bắt vào kết cấu inox hoặc khung nhôm thì nên tránh.

Vì sao kết cấu thép ven biển cần vít inox 316 hoặc lớp kẽm dày hơn?

Muối biển theo gió bám lên kết cấu dưới dạng hạt clorua. Clorua hút ẩm nên giữ màng nước trên bề mặt thép lâu hơn hẳn không khí nội địa, đồng thời tấn công trực tiếp màng thụ động của inox và đẩy nhanh tốc độ tiêu hao lớp kẽm. Cùng một con bu lông có thể bền vài chục năm trong nhà xưởng nội địa nhưng chỉ vài năm ở bãi cảng.

Liên kết kết cấu chịu thêm hai bất lợi so với mái tôn. Thứ nhất, nhiều mối nối nằm ở hốc khuất dưới mái hoặc sau bản mã, nơi nước mưa không rửa được muối nên muối tích tụ dày dần — vì vậy vị trí có mái che ven biển thường ăn mòn nhanh hơn vị trí lộ thiên được mưa rửa. Thứ hai, thay một bu lông chịu lực cần giàn giáo, cẩu và đôi khi dừng vận hành, nên chi phí sửa chữa lớn hơn nhiều lần giá vật tư.

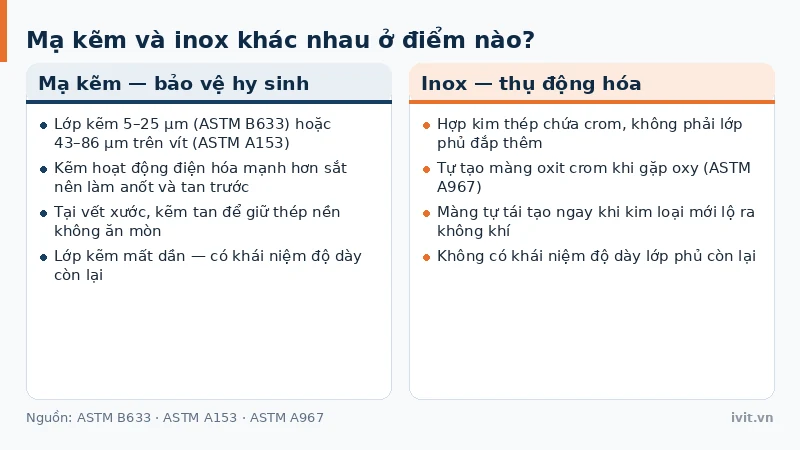

Cơ chế bảo vệ của hai vật liệu khác nhau từ gốc: kẽm hy sinh tan dần để che thép, còn inox dựa vào màng oxit crom tự tái tạo. Chi tiết hai cơ chế ở bài mạ kẽm và chống ăn mòn cho thép và bài thụ động hóa inox.

Cấp ăn mòn ISO 9223 quyết định chọn vật liệu thế nào?

Tiêu chuẩn ISO 9223:2012 chia môi trường khí quyển thành sáu cấp ăn mòn C1–C5 và CX dựa trên thời gian bề mặt ẩm ướt, lượng lắng đọng SO₂ và lượng lắng đọng clorua. Tiêu chuẩn không phân cấp theo số kilômét tới bờ biển; cấp được xác định bằng số đo môi trường hoặc bằng tốc độ ăn mòn của mẫu kim loại chuẩn sau năm đầu phơi nhiễm.

Bảng dưới quy đổi tốc độ hao kẽm của từng cấp ra số năm mà lớp nhúng nóng 50 µm — mức trung bình tối thiểu cho bu lông theo ISO 10684 — tồn tại trước khi cạn.

Bảng 1: Cấp ăn mòn ISO 9223 và lựa chọn vít cho kết cấu thép

Cấp	Môi trường điển hình	Hao kẽm (µm/năm)	Hao thép carbon (µm/năm)	Lớp kẽm 50 µm tồn tại	Gợi ý vật liệu liên kết
C3	Đô thị, công nghiệp nhẹ, ven biển ít muối	0,7–2,1	25–50	Khoảng 24–70 năm	Bu lông 8.8 nhúng nóng; inox 304 cho chi tiết lộ thiên cần thẩm mỹ
C4	Công nghiệp, ven biển độ muối vừa	2,1–4,2	50–80	Khoảng 12–24 năm	Nhúng nóng có kiểm tra định kỳ; vít inox 316 ở vị trí khó thay
C5	Công nghiệp ẩm, ven biển độ muối cao, khu cảng	4,2–8,4	80–200	Khoảng 6–12 năm	Vít inox 316 (A4) cho liên kết khó bảo trì; nhúng nóng kèm sơn phủ cho bu lông lớn
CX	Ngoài khơi, vùng sóng vỗ, nhiệt đới muối rất cao	8,4–25	200–700	Khoảng 2–6 năm	Vít inox 316 tối thiểu; cân nhắc duplex 2205; bắt buộc cách ly điện hóa

Số năm trong bảng là phép chia lớp kẽm 50 µm cho tốc độ hao năm đầu, nên là ước lượng thận trọng — tốc độ thực thường chậm lại sau năm đầu khi lớp sản phẩm ăn mòn ổn định. Áp cùng phép tính cho lớp mạ điện phân 8–12 µm thông dụng trên bu lông theo ASTM B633, kết quả chỉ còn khoảng 1–3 năm ở cấp C5.

Ở Việt Nam, cấp ăn mòn thay đổi mạnh theo khoảng cách tới mép nước, hướng gió mùa và địa hình che chắn, nên cùng một tỉnh ven biển có thể có cả C3 lẫn C5. Công trình sát mép nước, trong khu cảng hoặc nhìn thấy muối đóng trên bề mặt nên được tính như C5 khi chưa có số đo. Quy trình chọn lớp phủ theo môi trường ở bài chọn lớp phủ chống ăn mòn cho công trình.

Vít inox 316 khác vít inox 304 ở đâu khi dùng cho kết cấu?

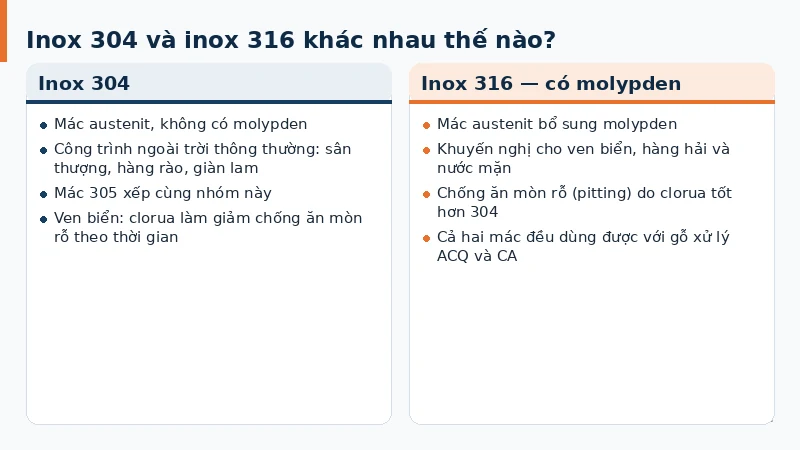

Inox 304 và 316 cùng là thép không gỉ austenit, khác nhau chủ yếu ở molypden: 316 chứa khoảng 2–3% Mo, còn 304 gần như không có. Chỉ số chống ăn mòn rỗ PREN = %Cr + 3,3 × %Mo + 16 × %N cho 304 vào khoảng 18–20 và 316 vào khoảng 23–25; chỉ số càng cao, màng thụ động càng chịu được clorua.

Trong tiêu chuẩn bu lông, vít ISO 3506-1, nhóm A2 tương ứng họ 304 và nhóm A4 tương ứng họ 316. Con số sau gạch nối là cấp bền: A4-70 có giới hạn bền kéo tối thiểu 700 MPa và giới hạn chảy 450 MPa, A4-80 tương ứng 800 MPa và 600 MPa.

Ở vùng biển, vít inox 304 thường xuất hiện “ố trà” (tea staining) — vệt nâu trên bề mặt do ăn mòn rỗ nông. Lỗi này chủ yếu ảnh hưởng thẩm mỹ, nhưng là dấu hiệu màng thụ động đang bị clorua tấn công. Vít inox 316 có bề mặt nhẵn và được rửa nước ngọt định kỳ giảm rõ hiện tượng này.

Bảng 2: So sánh vật liệu vít, bu lông cho kết cấu thép ven biển

Vật liệu	Cơ chế bảo vệ	Bền kéo tối thiểu	Điểm mạnh	Điểm yếu ở vùng biển
Thép 8.8 mạ điện phân	Hy sinh, lớp kẽm 5–25 µm	800 MPa	Rẻ, dễ mua	Cạn kẽm sau khoảng 1–3 năm ở C5
Thép 8.8 nhúng nóng (ISO 10684)	Hy sinh, kẽm trung bình từ 50 µm	800 MPa	Lớp kẽm dày, tự bảo vệ vết xước	Cần đai ốc taro rộng; phải kiểm tra định kỳ
Inox 304 (A2-70)	Thụ động	700 MPa	Phổ biến, giá thấp hơn 316	Ố trà, rỗ trong không khí nhiều muối
Vít inox 316 (A4-70/A4-80)	Thụ động, có molypden	700/800 MPa	Chịu clorua tốt, không cần lớp phủ	Giá cao, dễ kẹt ren, ăn mòn kẽ hở
Duplex 2205	Thụ động, PREN khoảng 35	Theo nhà sản xuất	Dùng cho vùng sóng vỗ, cấp CX	Đắt, ít quy cách vít có sẵn

Hệ quả cho thiết kế: vít inox 316 cấp A4-80 ngang bu lông 8.8 về bền kéo, nhưng không có cấp inox thông dụng nào thay thế 1:1 cho bu lông 10.9. Liên kết bu lông cường độ cao chịu ma sát có ứng lực trước cũng không đổi sang inox nếu chưa có kỹ sư kết cấu tính lại.

Vít tự khoan inox 316 có khoan được thép kết cấu không?

Không, nếu toàn thân vít là inox 316. Thép austenit 304 và 316 không tôi cứng được bằng nhiệt luyện, nên mũi khoan quá mềm để xuyên xà gồ hay bản mã thép. Thị trường giải quyết bằng ba cách:

• Vít inox 410: thép không gỉ mactenxit tôi cứng được nên tự khoan tốt, nhưng chỉ chứa khoảng 12% crom và không có niken, molypden, nên chống clorua kém hơn hẳn 304 — dễ gỉ đốm ở vùng biển, không nên dùng từ cấp C4 trở lên.
• Vít lưỡng kim (bi-metal): thân và đầu bằng inox 304 hoặc 316, hàn ghép mũi khoan thép carbon tôi cứng. Khoan xong, mũi khoan nằm phía sau cấu kiện, còn phần thân chịu lực và lộ ra môi trường vẫn là inox.
• Khoan mồi rồi bắt vít inox 316 ren thường: chậm hơn nhưng kiểm soát được vật liệu của toàn bộ liên kết, phù hợp kết cấu dày.

Lắp vít inox 316 vào kết cấu mạ kẽm có gây ăn mòn điện hóa không?

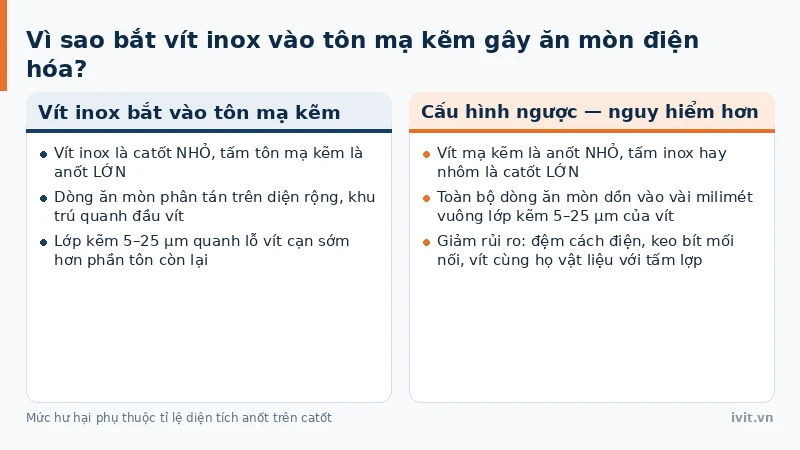

Có, nhưng mức độ phụ thuộc tỉ lệ diện tích. Inox có thế điện cực dương hơn kẽm nên khi hai kim loại tiếp xúc trong môi trường ẩm dẫn điện, kẽm làm anốt và tan nhanh hơn. Vít inox 316 là catốt nhỏ, kết cấu mạ kẽm là anốt lớn, nên dòng ăn mòn phân tán trên diện rộng — tổ hợp này được chấp nhận rộng rãi ở cấp C3–C4.

Ở cấp C5 và CX, màng nước muối gần như thường trực nên vùng kẽm quanh lỗ vít vẫn cạn sớm hơn phần còn lại. Cách xử lý là cách ly điện: long đệm hoặc ống lót nylon, EPDM, PTFE giữa vít và kết cấu, kết hợp keo bít mép mối nối.

Tổ hợp ngược lại cần tránh: bu lông mạ kẽm (anốt nhỏ) bắt vào kết cấu inox hoặc khung nhôm (catốt lớn) dồn toàn bộ dòng ăn mòn vào vài milimét vuông lớp kẽm. Vì vậy giá đỡ pin mặt trời khung nhôm ở vùng ven biển thường dùng bu lông inox kèm đệm cách điện thay cho bu lông mạ kẽm.

Những giới hạn nào khiến vít inox 316 vẫn hỏng ở vùng biển?

Inox 316 không miễn nhiễm. Bốn cơ chế dưới đây gây ra phần lớn sự cố của liên kết inox ven biển, và cả bốn đều xử lý được từ khâu thiết kế, thi công.

Ăn mòn kẽ hở dưới long đệm và mối ghép chồng

Nước muối lọt vào khe hẹp dưới long đệm, giữa hai bản thép ghép chồng hoặc trong lỗ ren đọng nước. Trong khe thiếu oxy nên màng thụ động không tái tạo được, trong khi clorua tích tụ và môi trường trong khe acid hóa dần. Giải pháp là thiết kế cho nước thoát, bịt kín kẽ bằng keo và không để vít inox nằm trong vùng đọng nước kéo dài.

Nứt ăn mòn ứng suất trong không khí clorua nóng

Thép austenit như 304 và 316 có thể nứt khi đồng thời chịu ứng suất kéo, clorua và nhiệt độ cao, thường từ khoảng 50–60 °C trở lên. Môi trường điển hình là trần nhà bể bơi trong nhà: vụ sập trần bể bơi ở Uster (Thụy Sĩ) năm 1985 được truy nguyên do thanh treo inox nứt ăn mòn ứng suất. Vì vậy EN 1993-1-4 có quy định riêng cho chi tiết chịu lực trong không khí bể bơi, và mác thép ở đây phải do kỹ sư quyết định.

Kẹt ren khi siết

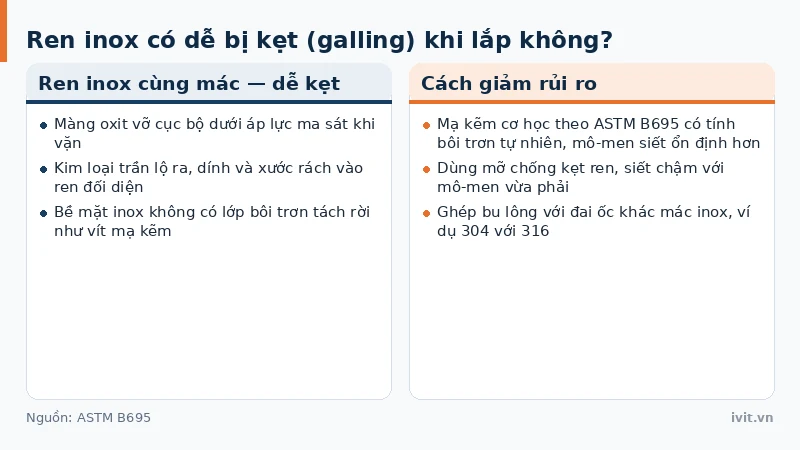

Kẹt ren (galling) xảy ra khi màng oxit vỡ dưới áp lực ma sát và hai bề mặt ren inox dính vào nhau. Cách giảm rủi ro là bôi mỡ chống kẹt, siết chậm bằng tay hoặc máy tốc độ thấp, và không tái sử dụng bu lông đã kẹt. Không nên trộn đai ốc 304 vào liên kết 316 để tránh kẹt, vì chi tiết 304 sẽ thành điểm yếu chống ăn mòn ở vùng biển. Bề mặt có tính bôi trơn tự nhiên là lý do bu lông thép mạ kẽm cơ học ít gặp lỗi này.

Nhiễm sắt tự do khi thi công

Bụi mài, phoi khoan và dụng cụ thép carbon bám lên vít inox tạo đốm gỉ nâu chỉ sau vài tuần ở vùng biển, dù lõi vít vẫn là thép không gỉ. Dùng dụng cụ riêng cho inox và tẩy sạch bề mặt bằng xử lý thụ động hóa theo ASTM A967 khi cần.

Chi phí vòng đời: khi nào vít inox 316 rẻ hơn mạ kẽm?

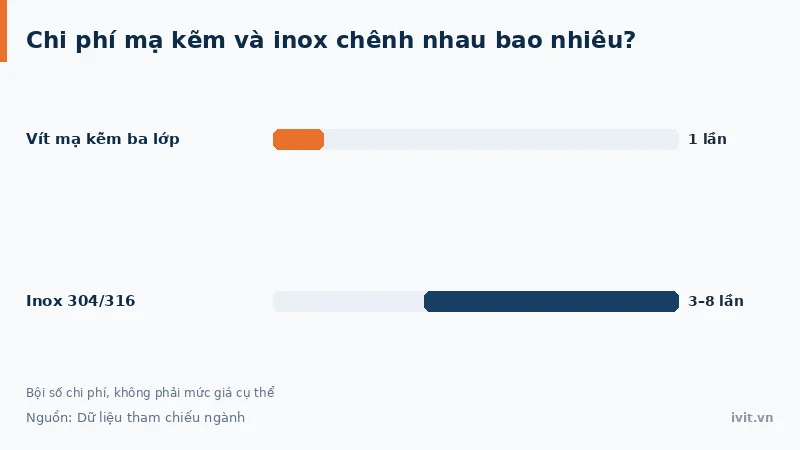

Theo dữ liệu tham chiếu ngành, vít inox 304 và 316 có giá cao hơn khoảng 3–8 lần vít thép mạ kẽm cùng kích cỡ — đây là bội số, không phải mức giá. Nhưng với kết cấu thép, vật tư liên kết chỉ là phần nhỏ của tổng chi phí; khoản lớn nằm ở mỗi lần phải thay: giàn giáo, cẩu, nhân công và thời gian dừng vận hành.

Phép so sánh thực dụng: lấy tuổi thọ thiết kế của công trình chia cho số năm lớp kẽm tồn tại ở cấp ăn mòn tương ứng để ra số đợt bảo trì liên kết. Một nhà kho ven biển cấp C5 thiết kế 30 năm, dùng bu lông nhúng nóng chịu khoảng 6–12 năm, sẽ cần khoảng 2–4 đợt kiểm tra, sơn dặm hoặc thay. Nếu chi phí các đợt này vượt chênh lệch giá vật tư, vít inox 316 là phương án rẻ hơn tính trên vòng đời.

Ngược lại, kết cấu trong nhà kín cách xa biển ở cấp C3 dùng bu lông mạ kẽm nhúng nóng gần như không cần thay trong vòng đời công trình, nên trả thêm cho inox ít khi có lợi.

Chọn vít inox 316 hay mạ kẽm theo từng hạng mục ven biển?

Bảng 3: Chọn vật liệu liên kết theo hạng mục công trình ven biển

Hạng mục	Cấp ăn mòn thường gặp	Lựa chọn khuyến nghị
Khung kèo, xà gồ nhà xưởng có mái che, cách xa mép nước	C3–C4	Bu lông 8.8 nhúng nóng; vít tự khoan phủ đa lớp
Nhà kho, xưởng sát biển hoặc trong khu cảng	C5	Vít inox 316 cho liên kết lộ thiên khó bảo trì; bu lông chịu lực lớn dùng nhúng nóng kèm sơn phủ và lịch kiểm tra
Lan can, cầu thang, mái che lộ thiên ven biển	C4–C5	Inox 316 bề mặt nhẵn, rửa nước ngọt định kỳ
Giá đỡ pin mặt trời khung nhôm ven biển	C4–C5	Bu lông inox 316 kèm đệm cách điện nylon hoặc EPDM
Cầu tàu, kết cấu vùng sóng vỗ	CX	Inox 316 tối thiểu, cân nhắc duplex 2205; thiết kế bởi kỹ sư
Trần, giá treo trong nhà bể bơi	Clorua và nhiệt độ cao	Không mặc định 316; chọn mác theo EN 1993-1-4
Mái tôn, vách tôn	Theo vị trí công trình	Vít bắn tôn có lớp phủ đạt AS 3566 Class 4 cho vùng biển

Nguyên tắc chung: liên kết càng khó tiếp cận và hậu quả hỏng càng lớn thì càng nên dùng vít inox 316; liên kết dễ kiểm tra, dễ thay và nằm trong vùng khô có thể dùng thép mạ kẽm nhúng nóng để tối ưu chi phí.

Câu hỏi thường gặp về vít inox 316 cho kết cấu ven biển

Vít inox 316 có bị gỉ ở vùng biển không?

Có thể, nhưng hiếm và thường chỉ cục bộ. Vít inox 316 chống clorua tốt nhờ 2–3% molypden, song vẫn có thể ăn mòn kẽ hở dưới long đệm đọng nước muối, bị ố trà trên bề mặt nhám hoặc gỉ đốm do nhiễm sắt tự do khi thi công. Thiết kế cho nước thoát, giữ bề mặt sạch và rửa nước ngọt định kỳ ở vị trí không được mưa rửa sẽ kéo dài tuổi thọ liên kết.

Bu lông mạ kẽm nhúng nóng dùng ở vùng biển được bao lâu?

Ước lượng bằng cách chia độ dày lớp kẽm cho tốc độ hao kẽm của cấp ăn mòn theo ISO 9223. Lớp nhúng nóng trung bình 50 µm theo ISO 10684 tồn tại khoảng 6–12 năm ở cấp C5 (hao 4,2–8,4 µm/năm) và khoảng 2–6 năm ở cấp CX (hao 8,4–25 µm/năm). Sơn phủ thêm lên lớp kẽm (hệ duplex) và kiểm tra định kỳ giúp kéo dài thời gian này.

Có thay bu lông 8.8 bằng bu lông inox 316 được không?

Chỉ khi liên kết được tính lại. Cấp A4-80 có giới hạn bền kéo tối thiểu 800 MPa, ngang bu lông 8.8, nhưng giới hạn chảy 600 MPa thấp hơn mức 640 MPa của 8.8. Không có cấp inox thông dụng nào thay thế 1:1 cho bu lông 10.9 hay bu lông cường độ cao chịu ma sát có ứng lực trước; việc đổi vật liệu cần kỹ sư kết cấu xác nhận.

Vít tự khoan inox 410 có dùng được ở vùng biển không?

Không nên dùng ở cấp ăn mòn C4 trở lên. Inox 410 là thép mactenxit chứa khoảng 12% crom, không có niken và molypden, nên khoan thép tốt nhưng chống clorua kém hơn nhiều so với 304 và 316, dễ gỉ đốm gần biển. Ở vùng biển nên dùng vít lưỡng kim thân inox 316 có mũi khoan thép carbon, hoặc khoan mồi rồi bắt vít inox 316 ren thường.

Công trình cách biển bao xa thì cần dùng vít inox 316?

Không có mốc kilômét cố định. ISO 9223 xác định cấp ăn mòn bằng thời gian bề mặt ẩm ướt và lượng clorua lắng đọng đo được, mà các yếu tố này thay đổi theo hướng gió, địa hình và độ cao. Khi chưa có số đo, công trình sát mép nước, trong khu cảng hoặc có muối đóng thành lớp trên bề mặt nên được tính như cấp C5 và ưu tiên vít inox 316 cho các liên kết khó bảo trì.

Kết luận

Chọn vít cho kết cấu thép ven biển bắt đầu từ cấp ăn mòn ISO 9223, không phải từ tên vật liệu. Ở cấp C3–C4, bu lông mạ kẽm nhúng nóng 50 µm vẫn là phương án kinh tế; ở cấp C5 và CX, vít inox 316 nhóm A4 nên là mặc định cho liên kết khó bảo trì, kèm cách ly điện hóa khi bắt vào kết cấu mạ kẽm.

Inox 316 không miễn nhiễm: ăn mòn kẽ hở, nứt ăn mòn ứng suất trong không khí clorua nóng và kẹt ren là ba rủi ro cần xử lý ngay từ khâu thiết kế và thi công. Cần tư vấn chọn vật liệu liên kết cho công trình ven biển? Liên hệ đội kỹ thuật IVIT.

Cập nhật 10/2026.

Thông tin liên hệ IVIT

• Công ty TNHH IVIT
• Địa chỉ giao dịch: số 175A đường C Thủy Nguyên – Khu đô thị Ecopark – xã Phụng Công – Hưng Yên
• Hotline: 0865 21 21 51
• Email: ivitvn2024@gmail.com
• Thời gian làm việc: 8:00 – 18:00 (Thứ Hai – Thứ Bảy)
