Lớp phủ Ruspert là gì? Cấu tạo ba lớp và giờ phun muối

Tóm tắt nhanh:

• Lớp phủ Ruspert là hệ phủ ba lớp gốc Nhật Bản gồm nền kẽm kim loại, màng chuyển hóa và lớp gốm nung ngoài cùng, nung ở dưới 200 °C.
• Các cấp thông dụng đạt 500, 1.000 và 1.500 giờ phun sương muối theo ASTM B117, cấp cao nhất được công bố tới khoảng 2.000 giờ.
• Nhóm ứng dụng chính là chi tiết lắp xiết ngoài trời như vít lợp mái và ốp tường, vít sàn gỗ.

Lớp phủ Ruspert là hệ phủ ba lớp gốc Nhật Bản gồm nền kẽm kim loại, màng chuyển hóa và lớp gốm nung ngoài cùng, nung ở dưới 200 °C. Các cấp thông dụng đạt 500, 1.000 và 1.500 giờ phun sương muối theo ASTM B117, cấp cao nhất được công bố tới khoảng 2.000 giờ.

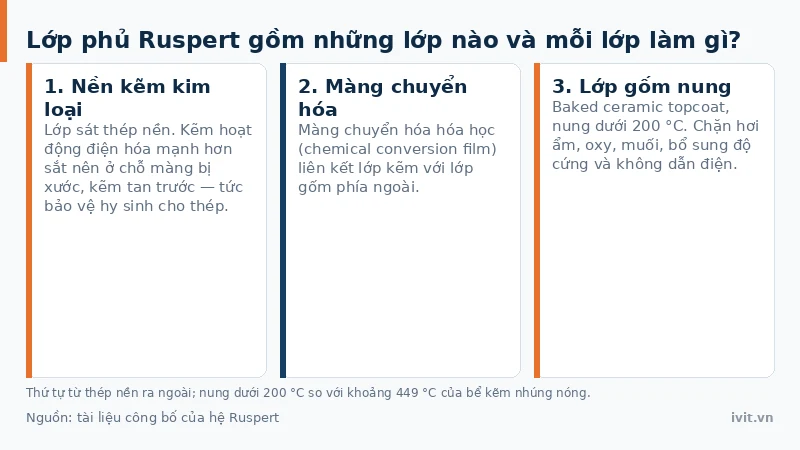

Lớp phủ Ruspert gồm những lớp nào và mỗi lớp làm gì?

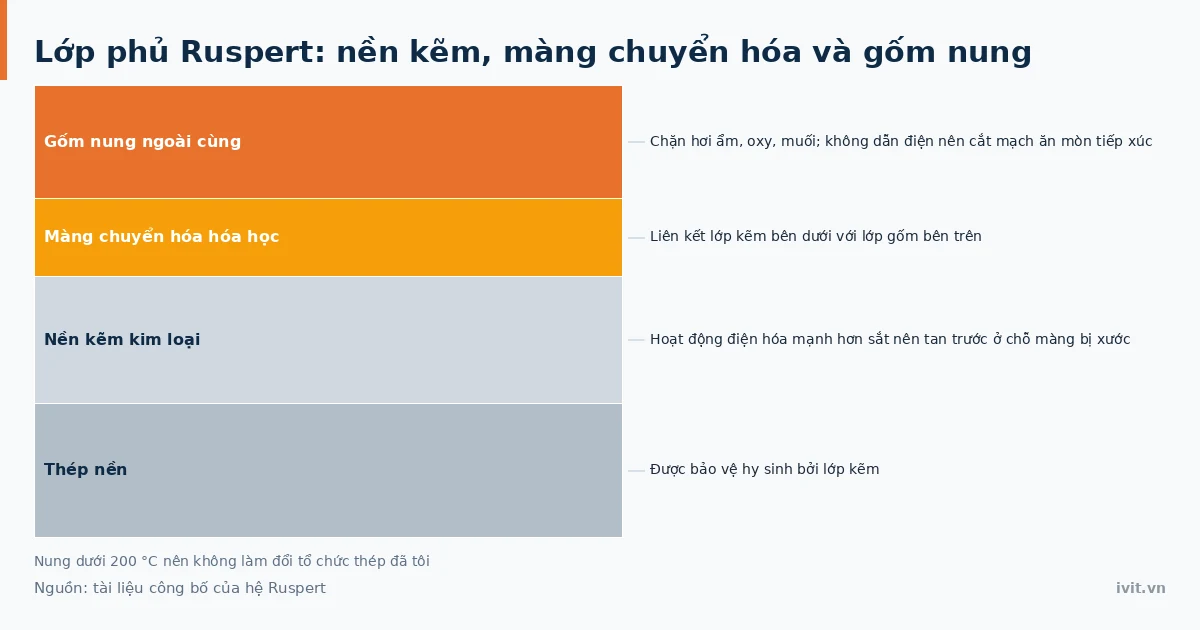

Ruspert là hệ phủ ba lớp, không phải một khối gốm: nền kẽm kim loại, màng chuyển hóa hóa học (chemical conversion film) và lớp gốm nung (baked ceramic topcoat) ở dưới 200 °C — chỉ lớp ngoài cùng là gốm.

Mỗi lớp trong 3 lớp chặn một dạng hỏng. Nền kẽm hoạt động điện hóa mạnh hơn sắt nên ở chỗ màng bị xước, kẽm tan trước — tức bảo vệ hy sinh; cơ chế xem bài vì sao kẽm bảo vệ thép khỏi ăn mòn. Màng chuyển hóa liên kết kẽm với lớp ngoài; lớp gốm chặn hơi ẩm, oxy, muối và bổ sung độ cứng.

Hình dung như sân thượng lát gạch: gạch men chịu mài, lớp keo giữ gạch bám, lớp chống thấm bên dưới cứu vãn khi nước len qua khe — đúng thứ tự 3 lớp của Ruspert.

Nhiệt độ nung dưới 200 °C, so với khoảng 449 °C của bể kẽm nhúng nóng, nên bước nung không làm đổi tổ chức thép đã tôi — quan trọng với vít ren cán (rolled thread).

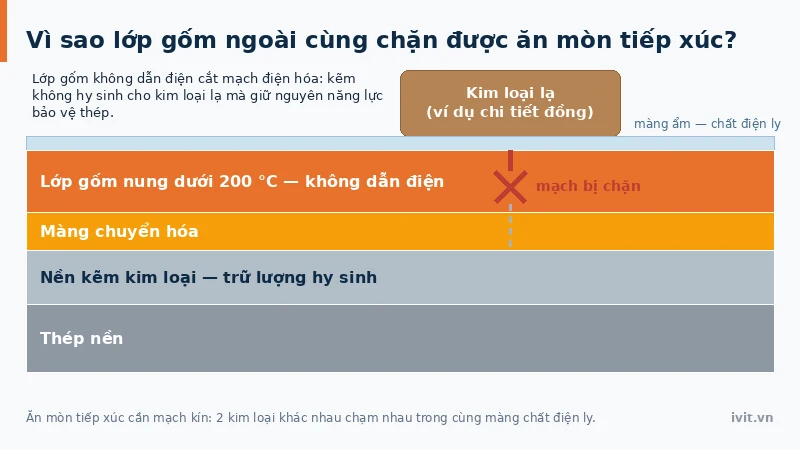

Vì sao lớp gốm ngoài cùng chặn được ăn mòn tiếp xúc?

Ăn mòn tiếp xúc (contact/bimetallic corrosion) cần một mạch kín: 2 kim loại khác nhau chạm nhau trong cùng màng chất điện ly. Khi mạch khép, kim loại hoạt động hơn thành anốt và tan ra — đúng tình huống vít mạ kẽm trần bắt vào chi tiết đồng.

Lớp gốm nung dưới 200 °C ở ngoài cùng không dẫn điện nên cách ly lớp kẽm khỏi kim loại lạ. Mạch không khép được, kẽm giữ nguyên năng lực hy sinh cho thép — lý do hệ này được chọn cho vít bi-metal, và với gỗ xử lý hóa chất thì lớp gốm giữ ion đồng khỏi lớp kẽm.

Độ cứng của lớp gốm cũng là lý do hệ này hợp với vít neo bê tông phải cà xát mạnh khi lắp.

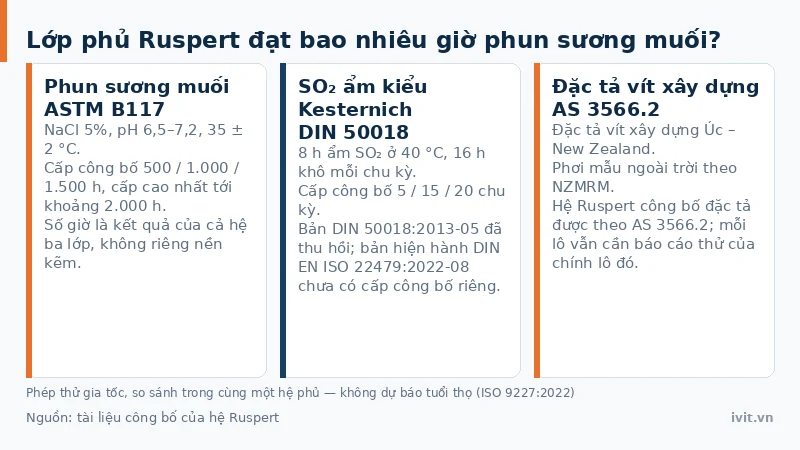

Lớp phủ Ruspert đạt bao nhiêu giờ phun sương muối?

Hệ Ruspert công bố ba cấp 500, 1.000 và 1.500 giờ phun sương muối trung tính theo ASTM B117, cấp cao nhất tới khoảng 2.000 giờ, cùng 5, 15 và 20 chu kỳ thử SO₂ ẩm kiểu Kesternich.

Bảng dưới tổng hợp 4 phép thử dùng cho hệ Ruspert theo tiêu chuẩn, điều kiện, cấp công bố và nguồn.

Bảng 1: Phép thử và cấp kết quả công bố cho lớp phủ Ruspert

Phép thử	Tiêu chuẩn	Điều kiện chính	Cấp kết quả công bố	Nguồn cấp kết quả
Phun sương muối trung tính	ASTM B117	NaCl 5%, pH 6,5–7,2, 35 ± 2 °C	500 / 1.000 / 1.500 h; tới ~2.000 h	tài liệu công bố của hệ Ruspert
SO₂ ẩm kiểu Kesternich	DIN 50018 (bản 2013-05 đã thu hồi)	8 h/40 °C ẩm SO₂, 16 h khô	5 / 15 / 20 chu kỳ	tài liệu công bố của hệ Ruspert
SO₂ ẩm theo bản hiện hành	DIN EN ISO 22479:2022-08	Kế tục DIN 50018	Chưa có cấp công bố riêng	—
Đặc tả vít xây dựng Úc–NZ	AS 3566.2	Phơi mẫu ngoài trời (theo NZMRM)	Đặc tả được theo AS 3566.2	tài liệu công bố của hệ Ruspert

Cột nguồn là năng lực công bố của hệ phủ, không phải kết quả một lô hàng: mỗi lô cần báo cáo thử của chính lô đó.

Số giờ trong bảng là kết quả của cả hệ ba lớp, không phải riêng nền kẽm. Phun sương muối là phép thử gia tốc dùng để kiểm soát chất lượng và so sánh trong cùng một hệ phủ hoặc cùng một đặc tả; theo ISO 9227:2022 nó không dùng để xếp hạng vật liệu khác nhau và không dự báo khả năng chống ăn mòn dài hạn. Cách đọc con số xem bài thử nghiệm phun sương muối theo ASTM B117; phép thử SO₂ xem bài thử nghiệm Kesternich.

IVIT phân phối dòng vít công bố 2.000 giờ phun sương muối dùng lớp phủ Ruspert. Khi đối chiếu sản phẩm, cần so cùng phép thử và cùng tiêu chí: giờ tới gỉ đỏ hay gỉ trắng.

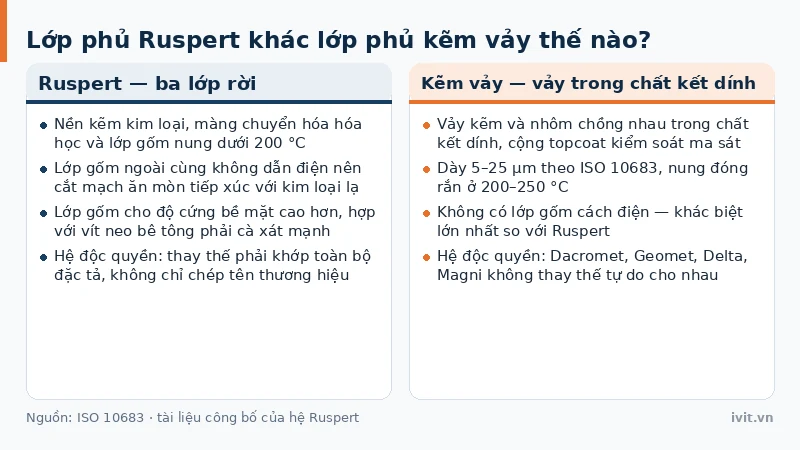

Lớp phủ Ruspert khác lớp phủ kẽm vảy thế nào?

Hai hệ hay bị đặt cạnh nhau vì cùng được nung và cùng tránh giòn hydro, nhưng khác cấu trúc: kẽm vảy là các vảy kẽm và nhôm chồng nhau trong chất kết dính, dày 5–25 µm theo ISO 10683.

Ruspert xếp ba lớp rời rạc, lớp ngoài là gốm nung cho độ cứng bề mặt cao hơn; khác biệt lớn nhất là lớp gốm không dẫn điện — thứ kẽm vảy không có. Chi tiết xem bài lớp phủ kẽm vảy Dacromet, Geomet, Delta.

Cả hai là hệ độc quyền: khi thay thế phải khớp toàn bộ đặc tả, không chỉ chép tên thương hiệu.

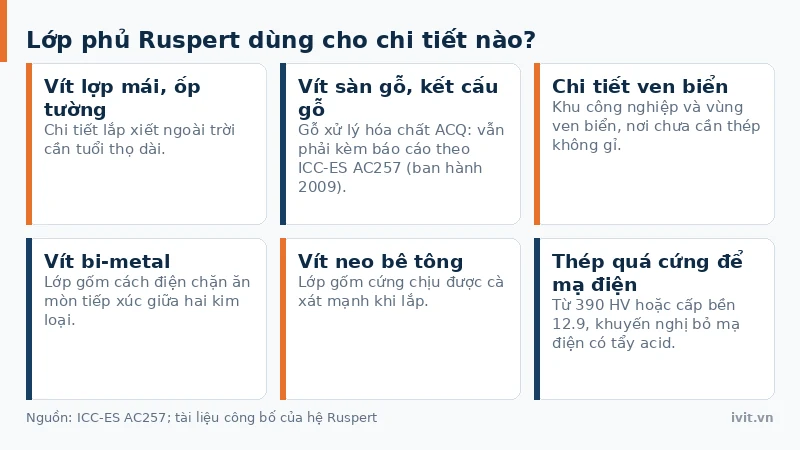

Lớp phủ Ruspert dùng cho chi tiết nào và có từ bao giờ?

Nhóm ứng dụng chính là chi tiết lắp xiết ngoài trời: vít lợp mái và ốp tường, vít sàn gỗ, chi tiết ven biển hoặc khu công nghiệp, vít bi-metal và vít neo bê tông — vùng chưa cần thép không gỉ nhưng cần tuổi thọ dài, trong khi mạ kẽm điện phân 5–25 µm theo ASTM B633 dành cho môi trường trong nhà.

Với gỗ xử lý hóa chất, hệ phủ này được xem là tương thích tốt, song vẫn phải kèm báo cáo theo ICC-ES AC257 (ban hành 2009).

Ruspert cũng là lựa chọn khi thép quá cứng để mạ điện: từ 390 HV hoặc cấp bền 12.9, khuyến nghị là bỏ mạ điện có tẩy acid. Vị trí hệ phủ xem bài toàn cảnh công nghệ mạ.

Về lịch sử, đây là hệ độc quyền gốc Nhật Bản: Nihon Ruspert thành lập tháng 7/1968, mốc công nghệ được hãng ghi khoảng giữa thập niên 1980. Hệ có tùy chọn không chứa crom hóa trị 6 đáp ứng RoHS.

Câu hỏi thường gặp về lớp phủ Ruspert

Phần này gom các câu hỏi thường gặp về lớp phủ Ruspert, mỗi câu kèm câu trả lời ngắn để tra cứu nhanh.

Lớp phủ Ruspert có phải hoàn toàn bằng gốm không?

Không. Ruspert là hệ ba lớp và chỉ lớp ngoài cùng là gốm nung dưới 200 °C. Bên dưới là màng chuyển hóa hóa học làm cầu bám dính, dưới cùng là nền kẽm kim loại bảo vệ hy sinh cho thép. Cách gọi tắt “lớp phủ gốm” chỉ mô tả lớp ngoài. Điểm này quan trọng khi đọc báo cáo thử: số giờ phun sương muối ASTM B117 là kết quả của cả ba lớp.

Vít phủ Ruspert có bắt vào gỗ xử lý hóa chất ACQ được không?

Hệ phủ này được xem là tương thích tốt với gỗ xử lý hóa chất, nhờ lớp gốm nung chặn hơi ẩm và hóa chất, giữ dung dịch bảo quản chứa đồng không tiếp xúc với lớp kẽm bên dưới. Vẫn phải yêu cầu báo cáo đánh giá theo ICC-ES AC257 của chính lô sản phẩm. AC257 chia bốn Exposure Condition, đối chiếu với mạ kẽm nhúng nóng theo ASTM A153 và bao gồm ACQ, CCA, CA, MCA, ACZA; tiêu chí này không áp dụng cho gỗ xử lý chống cháy.

Lớp phủ Ruspert có gây giòn hydro cho bu lông cường độ cao không?

Hệ Ruspert thuộc nhóm lớp phủ kháng giòn hydro vì được nung ở dưới 200 °C, nên không làm đổi tổ chức kim loại của thép đã tôi. Khi độ cứng nền vượt 390 HV hoặc cấp bền từ 12.9, Ruspert và lớp phủ kẽm vảy theo ISO 10683 là nhóm thay thế cho mạ điện có tẩy acid. Với bu lông cấp bền cao, vẫn nên hỏi đơn vị phủ về cách làm sạch trước khi phủ, vì bước này quyết định chi tiết có tiếp xúc acid hay không.

Lớp phủ Ruspert đắt hơn mạ kẽm thường vì sao?

Chi phí cao hơn mạ kẽm cơ bản đến từ ba yếu tố kỹ thuật. Thứ nhất, hệ phải phủ và nung 3 lớp thay vì một lớp kẽm. Thứ hai, đây là quy trình độc quyền, đòi hỏi đơn vị phủ được cấp phép và kiểm soát thông số chặt. Thứ ba, cấp giờ phun muối càng cao thì yêu cầu kiểm nghiệm càng nhiều. Mức chênh phụ thuộc cấp phủ và sản lượng lô.

Kết luận

Lớp phủ Ruspert là hệ ba lớp kẽm – chuyển hóa – gốm nung dưới 200 °C, cho hai cơ chế song song: kẽm hy sinh ở chỗ màng bị xước, gốm làm rào cản và cách điện để kẽm không tiêu hao cho kim loại tiếp xúc.

Các cấp công bố chạy từ 500 tới khoảng 2.000 giờ phun sương muối theo ASTM B117 — con số so sánh trong buồng thử, không phải số năm ngoài công trường. Đổi lại là chi phí cao hơn và phụ thuộc đơn vị phủ được cấp phép. Cần tư vấn chọn cấp lớp phủ phù hợp môi trường lắp đặt? Liên hệ đội kỹ thuật IVIT.

Cập nhật 09/2026.

Thông tin liên hệ IVIT

• Công ty TNHH IVIT
• Địa chỉ giao dịch: số 175A đường C Thủy Nguyên – Khu đô thị Ecopark – xã Phụng Công – Hưng Yên
• Hotline: 0865 21 21 51
• Email: ivitvn2024@gmail.com
• Thời gian làm việc: 8:00 – 18:00 (Thứ Hai – Thứ Bảy)
