Gỉ trắng gỉ đỏ khác nhau thế nào trên hàng thép mạ kẽm?

Gỉ trắng là sản phẩm ăn mòn của lớp kẽm, dạng bột trắng xám; gỉ đỏ là ăn mòn thép nền. Theo dữ liệu năng lực ASTM B633, lớp mạ kẽm điện phân khoảng 9 µm chỉ đạt khoảng 120–200 h tới gỉ trắng trong phép thử gia tốc ASTM B117 ở 35 °C, nên cần thêm lớp cromat.

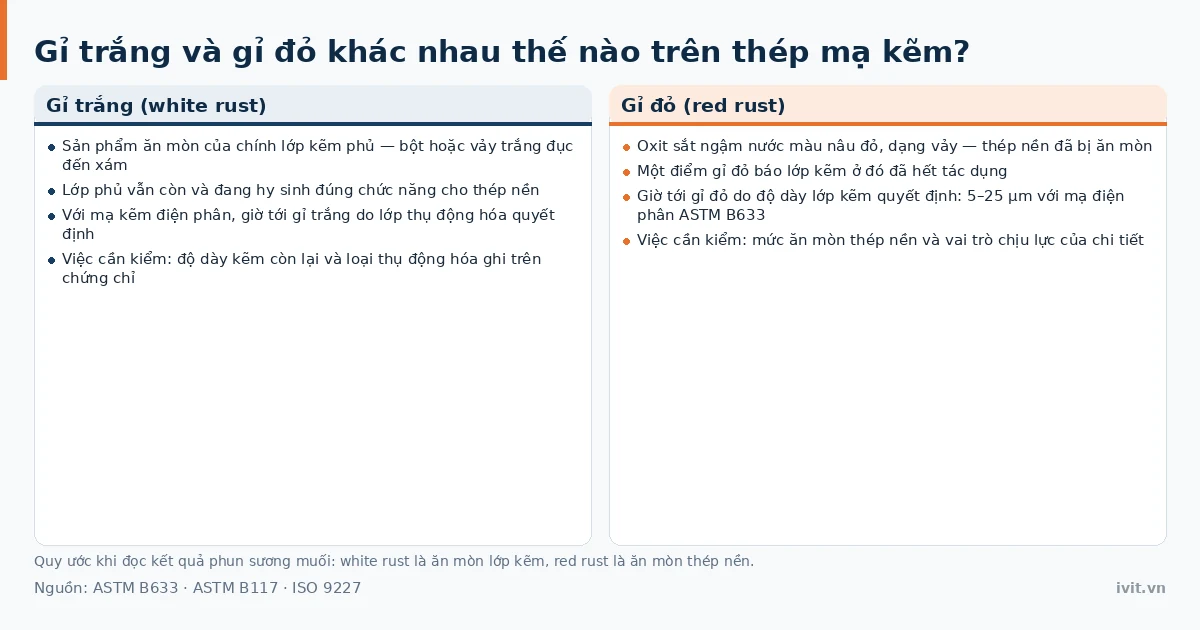

Gỉ trắng là gì, gỉ đỏ là gì?

Gỉ trắng (white rust) là lớp bột hoặc vảy trắng xám trên bề mặt mạ kẽm, tức sản phẩm ăn mòn của chính lớp kẽm. Nó sinh ra khi lớp kẽm, vốn chỉ dày 5–25 µm với mạ điện phân theo ASTM B633, phản ứng với nước và oxy, nên thứ bị ăn mòn là lớp phủ, không phải kim loại nền.

Gỉ đỏ (red rust) là oxit sắt ngậm nước màu nâu đỏ, tức là thép nền đã bị ăn mòn. Khi đọc kết quả phun sương muối theo ASTM B117 hay ISO 9227, ngành lớp phủ quy ước “red rust” là ăn mòn thép nền và “white rust” là ăn mòn lớp kẽm. Một điểm gỉ đỏ báo lớp kẽm ở đó đã hết.

Bảng dưới đối chiếu hai loại gỉ theo màu sắc, kim loại bị ăn mòn, ý nghĩa và việc cần kiểm tra.

Bảng 1: Đối chiếu gỉ trắng và gỉ đỏ trên bề mặt mạ kẽm

Tiêu chí	Gỉ trắng (white rust)	Gỉ đỏ (red rust)
Màu sắc	Trắng đục đến xám, dạng bột	Nâu đỏ, dạng vảy
Kim loại bị ăn mòn	Lớp kẽm phủ	Thép nền
Bản chất	Sản phẩm ăn mòn của kẽm	Oxit sắt ngậm nước
Ý nghĩa	Lớp kẽm đang hy sinh đúng chức năng	Lớp kẽm đã hết tác dụng tại chỗ đó
Yếu tố quyết định chính (mạ kẽm điện phân)	Lớp thụ động hóa	Độ dày lớp kẽm
Mức nghiêm trọng	Thường là thẩm mỹ; kiểm độ dày còn lại	Thép nền đã bị ăn mòn
Việc cần kiểm tra	Độ dày kẽm còn lại, loại thụ động hóa	Mức ăn mòn thép, vai trò chịu lực

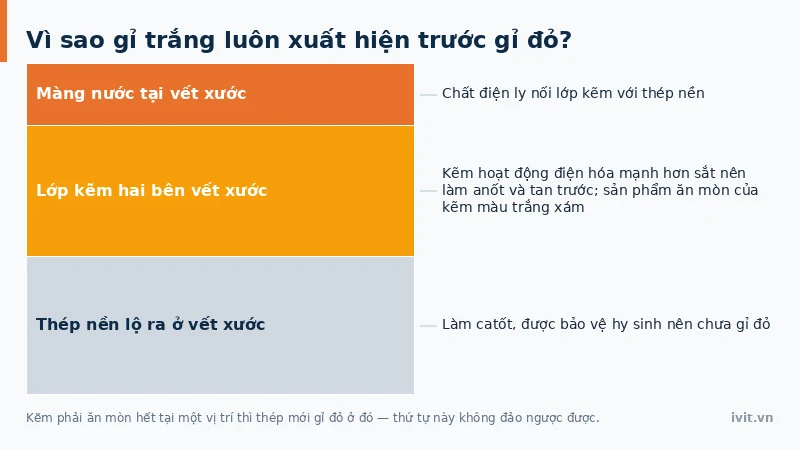

Vì sao gỉ trắng luôn xuất hiện trước gỉ đỏ?

Kẽm hoạt động điện hóa mạnh hơn sắt, nên khi có màng nước, kẽm làm anốt và tan trước, còn thép làm catốt được giữ nguyên. Cơ chế bảo vệ hy sinh (sacrificial protection) này có ở mạ kẽm điện phân, nhúng nóng, kẽm vảy và Ruspert; chi tiết ở bài mạ kẽm và chống ăn mòn cho thép.

Thứ tự thời gian vì thế không đảo ngược được: kẽm phải ăn mòn hết tại một vị trí thì thép mới gỉ ở đó, mà sản phẩm ăn mòn của kẽm lại màu trắng. Giống tấm đệm xốp bọc kiện hàng — đệm móp dần là bình thường, chỉ khi đệm rách thì món hàng mới bị va đập.

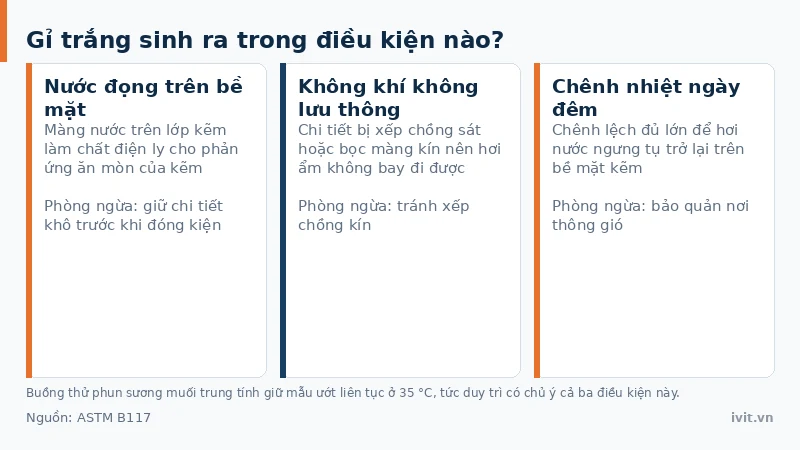

Gỉ trắng sinh ra trong điều kiện nào?

Gỉ trắng hình thành mạnh nhất khi ba điều kiện gặp nhau: nước đọng trên bề mặt kẽm; không khí không lưu thông vì chi tiết bị xếp chồng sát hoặc bọc kín; và chênh lệch nhiệt độ ngày đêm đủ lớn để hơi nước ngưng tụ trở lại trên bề mặt.

Ba điều kiện này đúng là trạng thái mà buồng thử phun sương muối trung tính ASTM B117 duy trì có chủ ý — mẫu bị giữ ướt liên tục ở 35 °C. Vì vậy mốc khoảng 120–200 h tới gỉ trắng của lớp mạ kẽm điện phân 9 µm, theo dữ liệu năng lực ASTM B633, là mốc của trạng thái ẩm không ngắt, không phải mốc của hàng lưu kho thông gió.

Tình huống điển hình là hàng mới xuất xưởng bị bó sát, bọc màng kín rồi lưu kho nơi chênh lệch nhiệt độ ngày đêm lớn. Từ ba điều kiện trên, cách phòng ngừa là giữ chi tiết khô trước khi đóng kiện, tránh xếp chồng kín và bảo quản nơi thông gió.

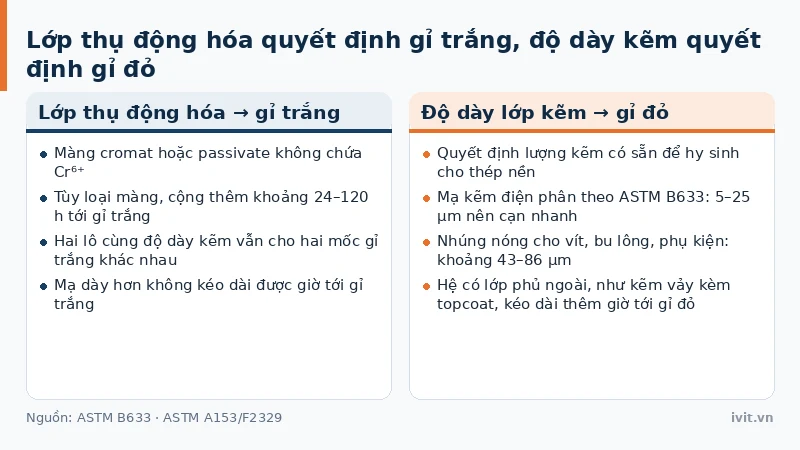

Vì sao với mạ kẽm điện phân, lớp thụ động hóa quyết định gỉ trắng còn độ dày kẽm quyết định gỉ đỏ?

Với mạ kẽm điện phân theo ASTM B633, quy tắc quan trọng nhất khi đọc thông số là: độ dày lớp kẽm chi phối khả năng chống gỉ đỏ, còn lớp thụ động hóa (cromat hoặc passivate không chứa Cr⁶⁺) chi phối khả năng chống gỉ trắng; ở hệ có lớp phủ ngoài, chẳng hạn kẽm vảy kèm topcoat, lớp phủ ngoài cũng kéo dài giờ tới gỉ đỏ. Hai chỉ tiêu do hai công đoạn khác nhau điều khiển, nên mạ dày hơn không kéo dài được giờ-tới-gỉ-trắng.

Tùy loại màng, lớp chuyển hóa cộng thêm khoảng 24–120 h tới gỉ trắng, nên hai lô cùng độ dày kẽm vẫn cho hai mốc gỉ trắng khác nhau; so sánh đầy đủ cromat Cr⁶⁺ với thụ động hóa Cr³⁺ nằm ở bài cromat hóa và thụ động hóa.

Ở phía gỉ đỏ, thời gian phụ thuộc lượng kẽm có sẵn để hy sinh: mạ kẽm điện phân theo ASTM B633 thường chỉ 5–25 µm nên cạn nhanh, trong khi lớp mạ nhúng nóng trên vít, bu lông và phụ kiện (ASTM A153/F2329) thường dày khoảng 43–86 µm. Yêu cầu kỹ thuật vì vậy phải ghi đủ ba phần: lớp kẽm kèm độ dày, loại thụ động hóa và lớp phủ ngoài.

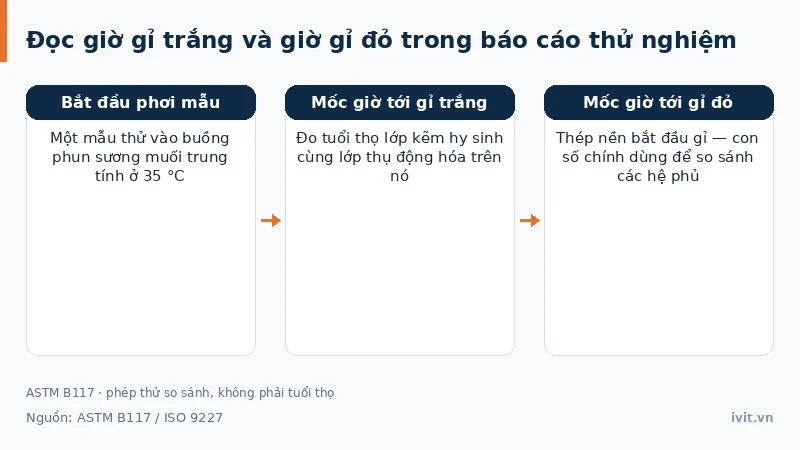

Đọc giờ gỉ trắng và giờ gỉ đỏ trong báo cáo thử nghiệm thế nào?

Báo cáo phun sương muối có hai mốc đo hai thứ khác nhau. Giờ-tới-gỉ-trắng đo tuổi thọ lớp hy sinh cùng lớp thụ động hóa trên nó; giờ-tới-gỉ-đỏ đo lúc thép nền bắt đầu gỉ, và đây là con số chính dùng để so sánh các hệ phủ.

Số giờ chỉ so được với nhau khi cùng phép thử và cùng hệ phủ: ASTM B117 là phép phun sương muối trung tính (NSS) ở 35 °C, còn ISO 9227 có thêm hai biến thể AASS và CASS với điều kiện thử khác. Đây là phép thử gia tốc để kiểm soát chất lượng và so sánh trong cùng một hệ phủ hoặc cùng một đặc tả; theo ISO 9227:2022 nó không dùng để xếp hạng vật liệu khác nhau với nhau, cũng không phải dự báo chống ăn mòn dài hạn; chi tiết ở bài thử nghiệm phun sương muối ASTM B117 và nhóm tiêu chuẩn kiểm tra lớp phủ.

Câu hỏi thường gặp về gỉ trắng và gỉ đỏ

Hàng mạ kẽm bị gỉ trắng có phải hàng lỗi không?

Không nhất thiết. Gỉ trắng là sản phẩm ăn mòn của chính lớp kẽm, nghĩa là lớp phủ vẫn còn và đang bảo vệ hy sinh cho thép nền. Vết trắng thường do bảo quản ẩm, nhưng nếu xuất hiện rất sớm thì cũng có thể do lớp thụ động hóa quá mỏng, chẳng hạn màng crom hóa trị 3 loại màng mỏng. Cách kiểm tra đúng là đo độ dày lớp phủ còn lại, đối chiếu loại thụ động hóa ghi trên chứng chỉ và soát xem đã có điểm gỉ đỏ nào chưa.

Gỉ trắng có làm giảm tuổi thọ lớp mạ kẽm không?

Có, vì mỗi phần kẽm chuyển thành hợp chất trắng là phần kẽm không còn trên bề mặt để bảo vệ tiếp. Mức ảnh hưởng phụ thuộc lượng kẽm đã tiêu thụ so với độ dày ban đầu: một vệt trắng mỏng trên lớp mạ nhúng nóng của vít, bu lông (thường khoảng 43–86 µm) gần như không đáng kể, nhưng cùng mức đó trên lớp mạ điện phân dày khoảng 9 µm lấy đi tỉ lệ lớn hơn nhiều lần.

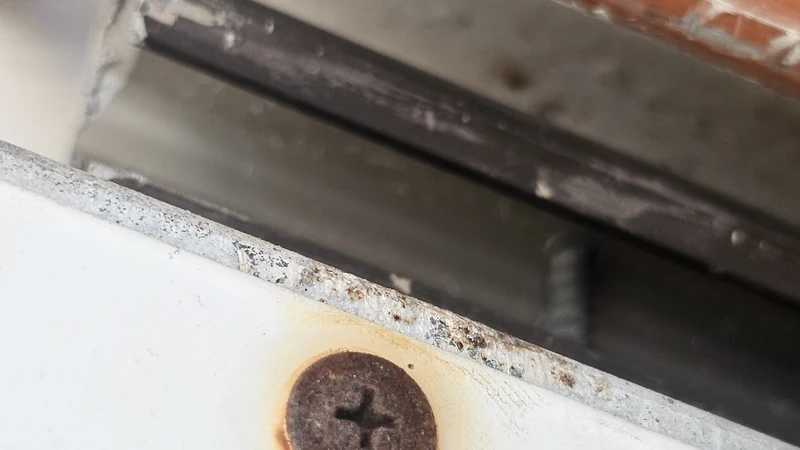

Đã xuất hiện gỉ đỏ thì còn xử lý được không?

Gỉ đỏ cho biết lớp kẽm tại vị trí đó đã hết và thép nền đang ăn mòn, nên cách xử lý phụ thuộc vai trò chịu lực của chi tiết. Với vài điểm nhỏ trên kết cấu phụ, có thể làm sạch tới kim loại rồi phục hồi bằng vật liệu sửa chữa lớp kẽm theo hướng dẫn của đơn vị mạ. Với chi tiết chịu lực hay mối ghép quan trọng, cần đánh giá tổn thất tiết diện và thường là thay thế.

Kết luận

Gỉ trắng và gỉ đỏ là hai tín hiệu khác nhau về bản chất, không phải hai mức nặng nhẹ của cùng một hiện tượng. Gỉ trắng nói lớp kẽm vẫn còn và đang hy sinh; gỉ đỏ nói lớp kẽm ở đó đã hết. Với mạ kẽm điện phân, giờ-tới-gỉ-trắng do lớp thụ động hóa quyết định, giờ-tới-gỉ-đỏ do độ dày kẽm quyết định, và chỉ có nghĩa khi ghi kèm đủ hệ phủ lẫn phương pháp thử — một mắt xích của bức tranh chung công nghệ mạ.

Cần tư vấn chọn hệ lớp phủ cho môi trường lắp đặt? Liên hệ kỹ thuật IVIT.

Cập nhật 09/2026.

Thông tin liên hệ IVIT

• Công ty TNHH IVIT
• Địa chỉ giao dịch: số 175A đường C Thủy Nguyên – Khu đô thị Ecopark – xã Phụng Công – Hưng Yên
• Hotline: 0865 21 21 51
• Email: ivitvn2024@gmail.com
• Thời gian làm việc: 8:00 – 18:00 (Thứ Hai – Thứ Bảy)
