Đo độ dày lớp phủ đúng cách theo tiêu chuẩn ISO và ASTM

Đo độ dày lớp phủ là việc xác định chiều dày lớp kim loại, oxit hoặc sơn bằng thiết bị không phá hủy (từ tính, dòng xoáy, XRF) hoặc phá hủy (cắt mặt cắt, coulometric). ASTM E376 nêu sai số ±10% hoặc ±2,5 µm cho máy từ tính và dòng xoáy trong điều kiện lý tưởng.

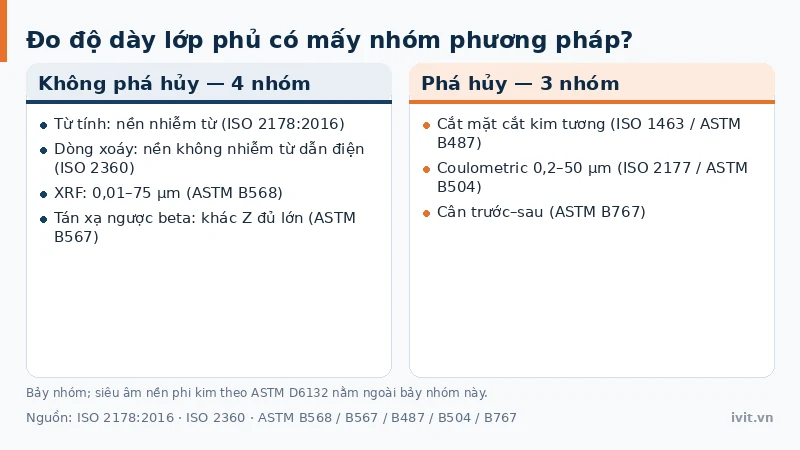

Đo độ dày lớp phủ có mấy nhóm phương pháp và đo theo nguyên lý nào?

Đo độ dày lớp phủ chia thành bảy nhóm phương pháp, xếp theo việc chi tiết có bị hỏng sau khi đo hay không: bốn nhóm không phá hủy (từ tính, dòng xoáy, XRF, tán xạ ngược beta) và ba nhóm phá hủy (cắt mặt cắt kim tương, coulometric, cân trước–sau). Nhóm đo độ dày lớp phủ không phá hủy suy ra chiều dày từ một đại lượng vật lý trung gian, giống áp nam châm lên tường để đoán độ dày sơn thay vì cạo ra xem. Siêu âm theo ASTM D6132 đo nền phi kim (bê tông, gỗ, composite) nên nằm ngoài bảy nhóm đo độ dày lớp phủ này.

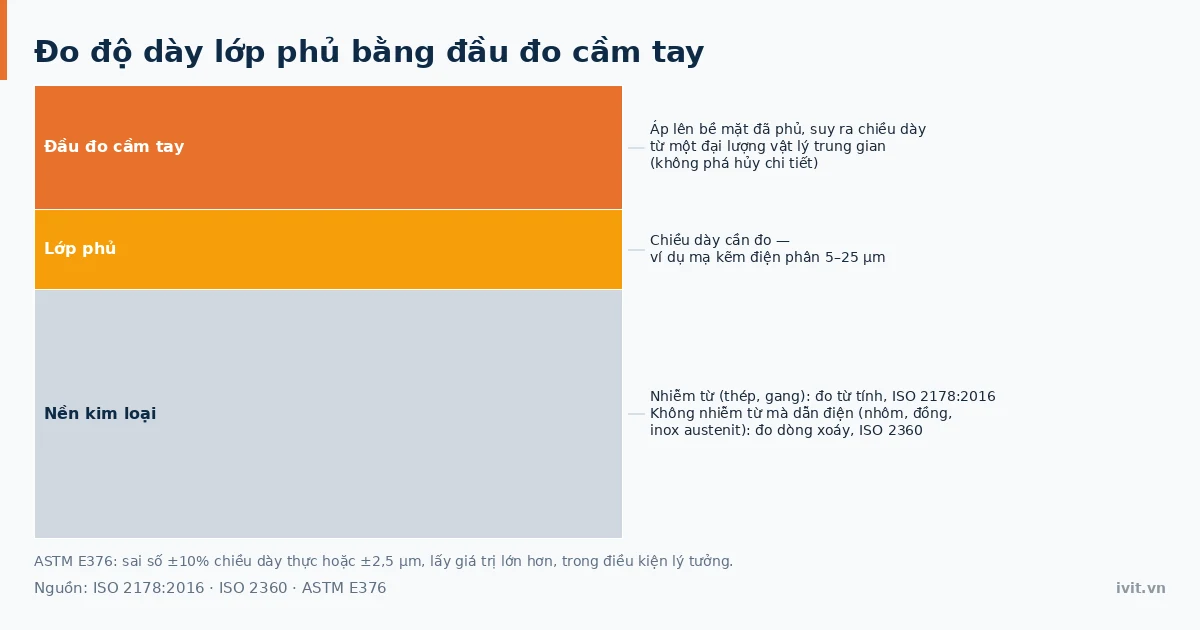

Đo độ dày lớp phủ bằng từ tính dùng cho nền nhiễm từ như thép, gang: mật độ từ thông gần một nam châm phụ thuộc khoảng cách tới nền theo ISO 2178:2016. ASTM D7091 chia thiết bị thành hai họ — pull-off từ tính đo lực bóc nam châm khỏi bề mặt đã phủ, và loại điện tử đo thay đổi mật độ từ thông bên trong đầu đo (ASTM B499).

Đo độ dày lớp phủ bằng dòng xoáy nhạy biên độ theo ISO 2360 dùng cuộn dây cao tần — DeFelsko nêu trên 1 MHz — cảm ứng dòng điện trong nền dẫn điện không nhiễm từ như nhôm, đồng, inox austenit; có đầu đo riêng cho lớp oxit anodizing nhôm. XRF đo độ dày lớp phủ qua khối lượng trên đơn vị diện tích theo ASTM B568, phù hợp lớp mỏng như phủ PVD khoảng 1–5 µm. Tán xạ ngược beta đếm electron tán xạ từ nguồn đồng vị, dùng khi số hiệu nguyên tử (Z) của lớp phủ và nền khác đủ lớn theo ASTM B567.

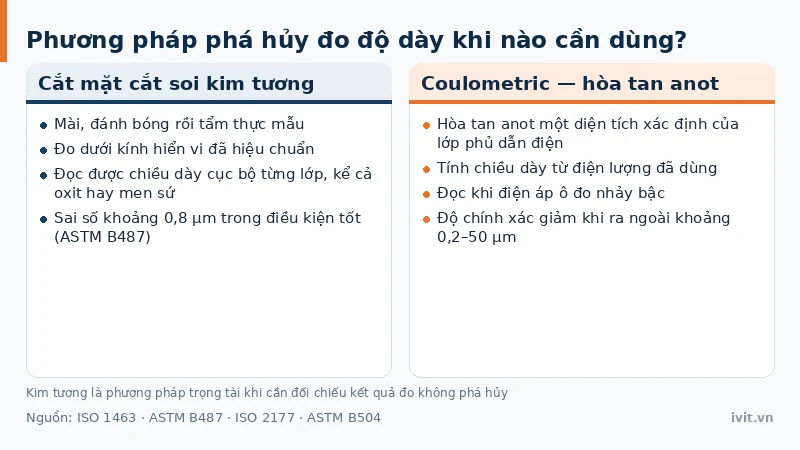

Phương pháp phá hủy đo độ dày lớp phủ khi nào cần dùng?

Cắt mặt cắt soi kim tương theo ISO 1463 và ASTM B487 mài, đánh bóng rồi tẩm thực mẫu, sau đó đo dưới kính hiển vi đã hiệu chuẩn; cách đo độ dày lớp phủ này đọc được chiều dày cục bộ từng lớp, kể cả oxit hay men sứ, với sai số khoảng 0,8 µm trong điều kiện tốt (ASTM B487) — nên cắt mặt cắt là phương pháp trọng tài khi cần đối chiếu kết quả đo độ dày lớp phủ không phá hủy.

Coulometric đo độ dày lớp phủ theo ISO 2177 và ASTM B504 bằng cách hòa tan anot một diện tích xác định của lớp phủ dẫn điện, tính chiều dày từ điện lượng đã dùng khi điện áp ô đo nhảy bậc; độ chính xác giảm khi lớp phủ ngoài khoảng 0,2–50 µm.

Cân trước–sau đo độ dày lớp phủ bằng cách cân mẫu trước và sau khi tháo bỏ chọn lọc lớp phủ trên một diện tích xác định, rồi quy đổi chênh lệch khối lượng ra chiều dày theo khối lượng riêng. Mã tương ứng là ASTM B767, hướng dẫn xác định khối lượng lớp phủ trên đơn vị diện tích bằng phương pháp khối lượng và phân tích hóa học, áp cho mạ điện, mạ hóa học, mạ cơ học, phủ chân không, oxit anot và lớp phủ chuyển hóa. Chưa có nguồn công bố dải đo hay sai số.

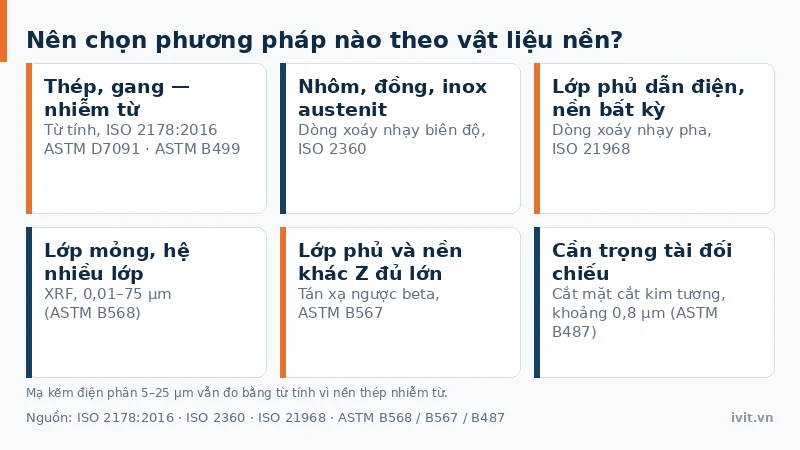

Dải đo, sai số và nên chọn phương pháp nào theo vật liệu nền kim loại?

Mỗi phương pháp đo độ dày lớp phủ chỉ phù hợp một số cặp vật liệu nền – lớp phủ nhất định. Bảng dưới so sánh dải đo, sai số và mức phá hủy của bảy nhóm phương pháp đo độ dày lớp phủ; từ tính và dòng xoáy mỗi nhóm tách hai dòng nên bảng có chín dòng. Sai số hãng thiết bị tách khỏi sai số ghi trong tiêu chuẩn vì hai loại số này không thay thế nhau.

Bảng 1: Dải đo, sai số và mức phá hủy theo phương pháp đo độ dày lớp phủ

Phương pháp	Nền / lớp phủ phù hợp	Dải đo công bố	Sai số hãng công bố	Sai số theo tiêu chuẩn	Phá hủy?
Từ tính — điện tử	Nền nhiễm từ	0–1.500 µm (DeFelsko PosiTector 6000)	±(1,27 µm + 1%) — DeFelsko	±10% hoặc ±2,5 µm (ASTM E376)	Không
Từ tính — pull-off	Nền nhiễm từ	—	Bút ±10%, đồng hồ rollback ±5% (DeFelsko)	±10% hoặc ±2,5 µm (ASTM E376)	Không
Dòng xoáy — nhạy biên độ (ISO 2360)	Nền không nhiễm từ dẫn điện	0–1.500 µm; đầu anodizing 0–625 µm	±1% trên chuẩn phẳng nhẵn (DeFelsko)	±10% hoặc ±2,5 µm (ASTM E376)	Không
Dòng xoáy — nhạy pha (ISO 21968)	Lớp phủ dẫn điện trên nền bất kỳ	—	—	—	Không
XRF	Nhiều cặp kim loại, hệ nhiều lớp	0,01–75 µm (ASTM B568)	—	Chuẩn hiệu chuẩn không tốt hơn 5%	Không
Tán xạ ngược beta	Lớp phủ và nền khác Z đủ lớn	Tùy đồng vị, không có dải chung	—	—	Không
Cắt mặt cắt (kim tương)	Mọi nền, hệ nhiều lớp	Đo cục bộ từng lớp	—	≈0,8 µm điều kiện tốt (ASTM B487)	Có
Coulometric	Nền và lớp phủ đều dẫn điện	0,2–50 µm	—	Trong 10% chiều dày thực (ISO 2177)	Có — cục bộ
Cân trước–sau (ASTM B767)	Mọi nền tháo bỏ được lớp phủ	—	—	—	Có

Sai số ASTM E376 ở cột cuối là mức “trong điều kiện lý tưởng”, trích từ abstract công khai. Con số 5% của XRF theo ISO 3497:1990 (bản đã hủy) là độ không đảm bảo của chuẩn hiệu chuẩn, không phải sai số phép đo. Đo độ dày lớp phủ bằng từ tính và dòng xoáy dựa trên khoảng cách nên nhám, cong hay bụi bẩn gây sai số; XRF và tán xạ beta đo khối lượng nên sai khối lượng riêng kéo theo sai chiều dày. Lớp mạ kẽm điện phân 5–25 µm vẫn thường đo bằng từ tính vì nền thép nhiễm từ; xem bài mạ kẽm điện phân dày bao nhiêu.

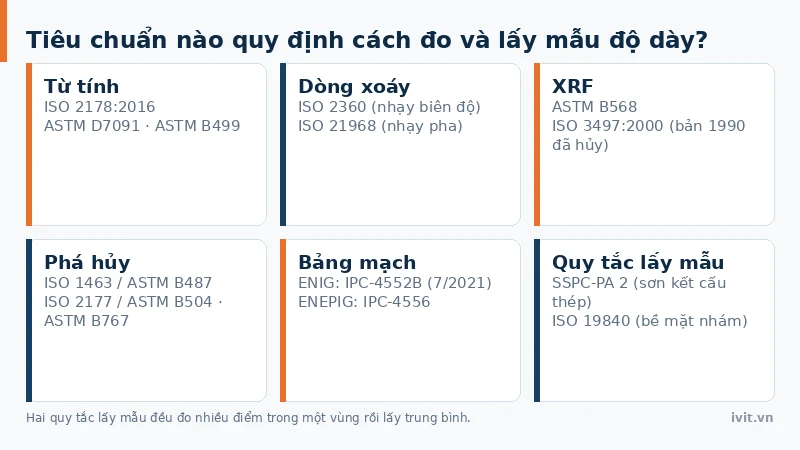

Tiêu chuẩn nào quy định cách đo độ dày lớp phủ và cách lấy mẫu?

Mỗi phương pháp đo độ dày lớp phủ có mã tiêu chuẩn ISO và ASTM riêng, thuộc hệ thống phân cấp trình bày trong bài tiêu chuẩn và cách kiểm tra lớp phủ. Trên bảng mạch, XRF đo lớp ENIG theo IPC-4552 (bản hiện hành IPC-4552B, 7/2021) và lớp ENEPIG theo IPC-4556 — đặc tả cho hệ electroless nickel / electroless palladium / immersion gold, ban hành 01/2013, sửa 2015.

Hai quy tắc lấy mẫu phổ biến là SSPC-PA 2 cho sơn kết cấu thép và ISO 19840 cho bề mặt nhám sau phun hạt: cả hai yêu cầu đo độ dày lớp phủ ở nhiều điểm trong một vùng rồi lấy trung bình thay vì tin một lần đọc. Bảng dung sai chi tiết nằm trong bản chuẩn đầy đủ, chưa công bố công khai.

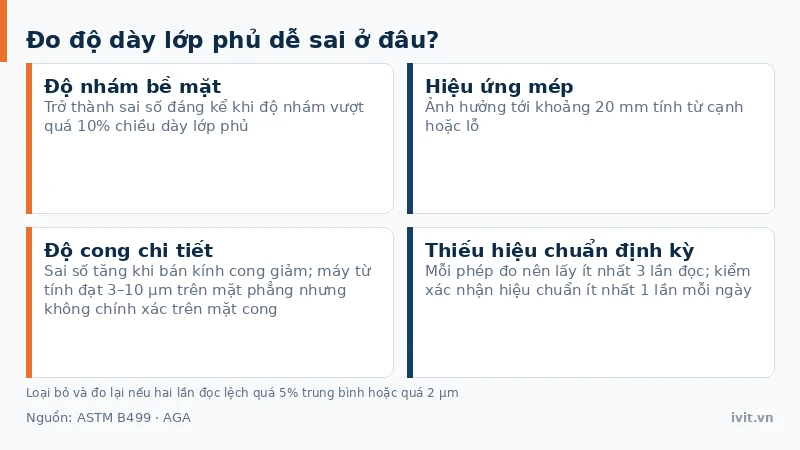

Đo độ dày lớp phủ dễ sai ở đâu?

Theo ASTM B499 — phương pháp thử từ tính mà Hiệp hội Mạ kẽm Hoa Kỳ (AGA) đăng toàn văn — độ nhám trở thành sai số đáng kể khi vượt quá 10% chiều dày lớp phủ, vì từ tính và dòng xoáy đo khoảng cách trung bình chứ không phải một điểm. Hiệu ứng mép ảnh hưởng tới khoảng 20 mm từ cạnh hoặc lỗ, và sai số tăng khi bán kính cong giảm: với mạ kẽm nhúng nóng, AGA cho biết máy đo độ dày lớp phủ từ tính đạt 3–10 µm trên mặt phẳng nhưng không chính xác trên mặt cong.

Với thép không gỉ, mác austenitic thường không nhiễm từ còn ferritic và martensitic thường nhiễm từ, nên chọn sai đầu đo là bẫy phổ biến nhất. Cũng theo ASTM B499, mỗi phép đo độ dày lớp phủ nên lấy ít nhất 3 lần đọc; nếu hai lần đọc lệch nhau quá 5% giá trị trung bình hoặc quá 2 µm (lấy giá trị lớn hơn) thì loại bỏ và đo lại, và phải kiểm tra xác nhận hiệu chuẩn ít nhất 1 lần mỗi ngày.

Câu hỏi thường gặp về đo độ dày lớp phủ

Máy đo độ dày lớp phủ có sai số bao nhiêu phần trăm?

Sai số đo độ dày lớp phủ phụ thuộc cả nguyên lý đo lẫn model thiết bị, không có một con số chung. ASTM E376 nêu ±10% chiều dày thực hoặc ±2,5 µm, lấy giá trị lớn hơn, cho máy từ tính và dòng xoáy trong điều kiện lý tưởng; DeFelsko công bố khoảng ±1% cho máy cảm ứng từ điện tử. Với pull-off, mức ±10% xuất hiện ở hai nguồn cho hai đối tượng: Elcometer cho model Elcometer 101, DeFelsko cho bút từ (đồng hồ rollback ±5%).

Vì sao không dùng dòng xoáy để đo lớp mạ kẽm trên thép?

Vì máy đo độ dày lớp phủ dòng xoáy phổ thông là loại nhạy biên độ theo ISO 2360, chỉ dùng cho nền không nhiễm từ như nhôm, đồng, inox austenit; với thép và gang, ISO 2360 khuyến nghị chuyển sang từ tính theo ISO 2178:2016. Câu trả lời vì thế phụ thuộc loại đầu đo: máy nhạy biên độ trên nền thép cho số đọc không phản ánh chiều dày kẽm, còn dòng xoáy nhạy pha theo ISO 21968 thì đo được vì thiết kế riêng cho lớp phủ dẫn điện trên thép.

Lớp phủ chuyển hóa như cromat có đo được bằng dòng xoáy không?

Không phải lớp nào cũng đo được: ISO 2360 ghi phương pháp dòng xoáy nhạy biên độ không áp dụng được cho mọi lớp phủ chuyển hóa, một số quá mỏng để tạo tín hiệu đủ lớn, và ASTM B244 ghi thẳng lớp phủ chuyển hóa hóa học quá mỏng để đo bằng phương pháp này. Khi đó đo độ dày lớp phủ bằng XRF theo ASTM B568 hoặc coulometric theo ISO 2177 đáng tin hơn vì đo trực tiếp khối lượng hoặc điện lượng. Độ dày từng nhóm xem bài lớp phủ chuyển hóa dày bao nhiêu.

Máy đo độ dày lớp phủ xuất hiện từ khi nào?

Theo Elcometer, máy đo độ dày lớp phủ thương mại đầu tiên ra đời khoảng năm 1946–1947; mẫu Elcometer 101 dùng nguyên lý pull-off từ tính được cấp bằng sáng chế khoảng năm 1947, độ chính xác công bố ±10%. Hãng này cũng ghi nhận thiết bị dùng transistor khoảng 1959, hiển thị số khoảng 1978 và vi xử lý khoảng 1981. Tiêu chuẩn cũng đổi theo: ISO 3497 cho XRF đã qua bản 1976 và 1990 (nay đều đã hủy), hiện hành là ISO 3497:2000.

Kết luận

Đo độ dày lớp phủ đúng cách bắt đầu từ việc chọn đúng nhóm — không phá hủy hay phá hủy — rồi chọn đúng kỹ thuật trong bảy nhóm phương pháp theo vật liệu nền. Sai số công bố chỉ có ý nghĩa khi đo đúng nền, đúng hiệu chuẩn và đủ tối thiểu 3 lần đọc; xem thêm toàn cảnh công nghệ mạ. Cần tư vấn kỹ thuật để chọn phương pháp đo và lớp phủ phù hợp? Liên hệ IVIT.
