Lớp phủ tiên tiến PVD, CVD và phun nhiệt: tổng quan

Lớp phủ tiên tiến là nhóm công nghệ dùng chân không hoặc vật liệu nóng chảy để tạo màng cứng hoặc cách nhiệt, gồm PVD, CVD, phun nhiệt và lớp phủ rào nhiệt TBC. Màng PVD dày 1–5 µm và cứng 1.500–4.500 HV; HVOF (nhiên liệu–oxy tốc độ cao) dày tới 1,3 mm.

Lớp phủ tiên tiến hoạt động theo những nguyên lý nào?

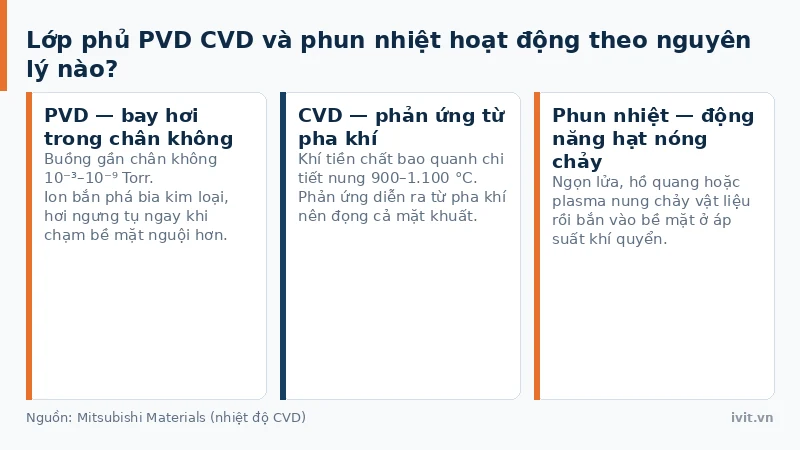

Lớp phủ tiên tiến tạo màng bằng vật liệu ở trạng thái hơi hoặc nóng chảy chạm trực tiếp bề mặt, khác cơ chế điện hóa kéo ion từ dung dịch. PVD chạy trong buồng gần chân không ở khoảng 10⁻³–10⁻⁹ Torr để hơi kim loại không bị oxy hóa; phun nhiệt nung chảy vật liệu bằng ngọn lửa, hồ quang hoặc plasma rồi bắn vào bề mặt ở áp suất khí quyển.

PVD giống hơi nước ngưng tụ trên kính lạnh: nguyên tử kim loại bay hơi rồi ngưng tụ khi chạm bề mặt nguội hơn. CVD thì giống lớp bụi mịn lơ lửng trong không khí, đọng đều cả mặt dưới và mặt sau đồ vật vì phản ứng diễn ra từ pha khí bao quanh chi tiết.

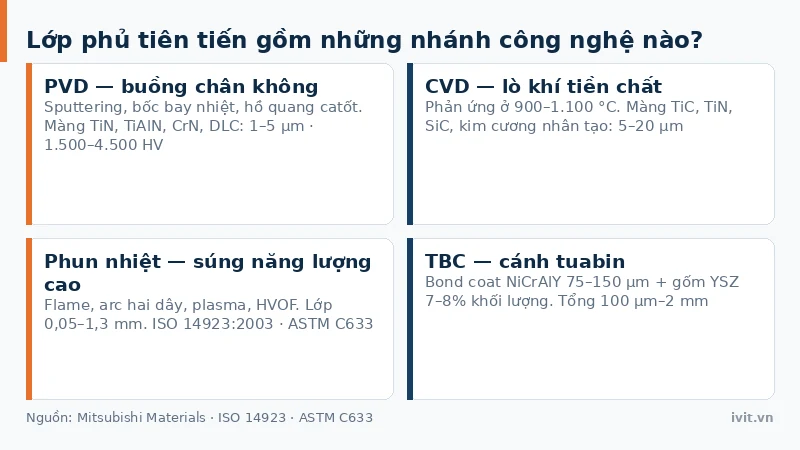

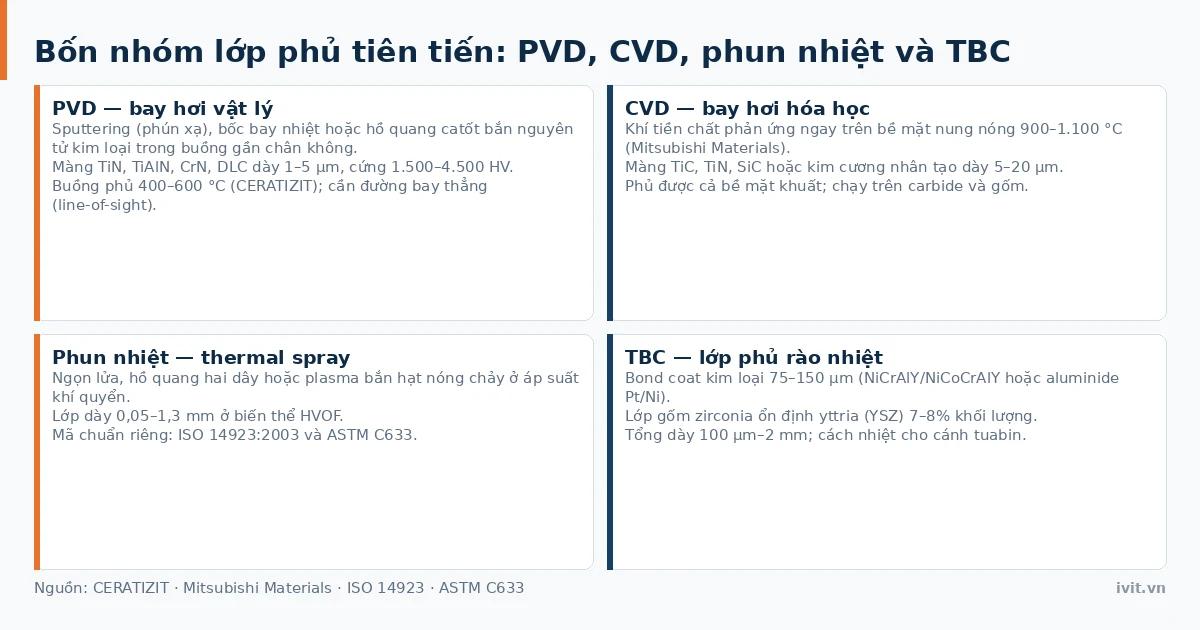

Lớp phủ tiên tiến gồm những nhánh công nghệ nào?

PVD (bay hơi vật lý) dùng sputtering (phún xạ), bốc bay nhiệt hoặc hồ quang catốt bắn nguyên tử kim loại trong chân không, tạo màng TiN, TiAlN, CrN hoặc DLC (màng carbon giống kim cương) dày 1–5 µm, cứng 1.500–4.500 HV. Xem phủ PVD là gì.

CVD (bay hơi hóa học) dùng khí tiền chất phản ứng ngay trên bề mặt nung nóng ở 900–1.100 °C theo Mitsubishi Materials, tạo màng TiC, TiN, SiC hoặc kim cương nhân tạo dày 5–20 µm, tới khoảng 30 µm theo tài liệu tham chiếu chung về lớp phủ bay hơi. Xem phủ CVD là gì.

Phun nhiệt bắn vật liệu nóng chảy hoặc bán nóng chảy bằng ngọn lửa, hồ quang hai dây hoặc plasma, xây lớp dày 0,05–1,3 mm ở biến thể HVOF. Phun nhiệt có bộ mã chuẩn riêng: ISO 14923:2003 đặc trưng hóa và thử lớp phun nhiệt, ASTM C633 đo độ bám và độ dính kết. Xem phun nhiệt (thermal spray).

TBC kết hợp bond coat kim loại 75–150 µm (NiCrAlY/NiCoCrAlY hoặc aluminide Pt/Ni) với lớp gốm zirconia ổn định yttria (YSZ) 7–8% khối lượng, tổng dày 100 µm–2 mm. Xem lớp phủ rào nhiệt TBC.

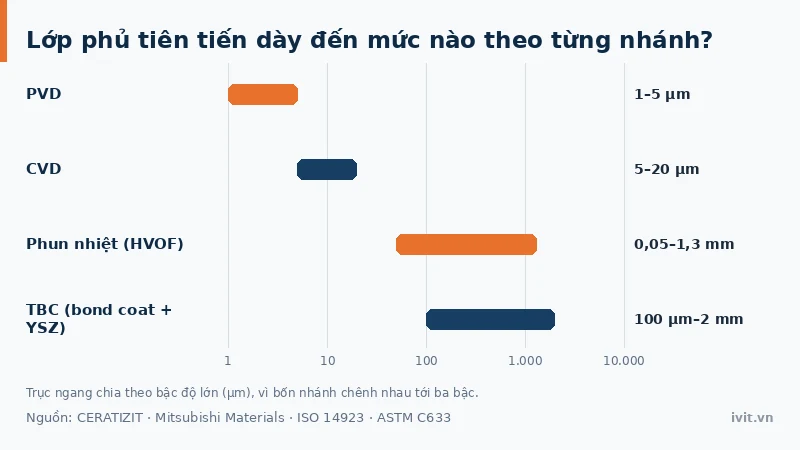

Lớp phủ tiên tiến dày và cứng đến mức nào theo từng nhánh?

Bốn nhánh lớp phủ tiên tiến chênh nhau tới ba bậc độ lớn về chiều dày vì cơ chế khác nhau: PVD ngưng tụ từng lớp nguyên tử nên chỉ dày 1–5 µm và đạt 1.500–4.500 HV, còn phun nhiệt xếp chồng hạt nóng chảy nên dày hơn 1 mm và được chọn để phục hồi kích thước hơn là vì độ cứng.

Bảng dưới so sánh 4 nhánh theo nhiệt độ quá trình, độ dày, độ cứng và khả năng phủ hốc khuất. Nhiệt độ buồng phủ theo CERATIZIT và Mitsubishi Materials; chiều dày, độ cứng và lực bám theo tài liệu tham chiếu chung về lớp phủ bay hơi và phun nhiệt. Con số 30.000 °C hay gặp là nhiệt độ hồ quang plasma lúc phun, không phải nhiệt độ lớp phủ chịu được.

Bảng 1: So sánh bốn nhánh lớp phủ tiên tiến

Nhánh lớp phủ tiên tiến	Nhiệt độ quá trình (buồng phủ)	Độ dày điển hình	Độ cứng / đặc tính	Phủ được hốc khuất?
PVD	400–600 °C	1–5 µm	1.500–4.500 HV	Không, cần đường bay thẳng (line-of-sight)
CVD	900–1.100 °C	5–20 µm	Bám chắc, liên kết khuếch tán	Có, phủ cả bề mặt khuất
Phun nhiệt (flame / arc / plasma / HVOF / HVAF)	Phun ở áp suất khí quyển	0,05–1,3 mm	HVAF bám >83 MPa, ít rỗ xốp	Không, cần đường bay thẳng
TBC (bond coat + YSZ)	Phun plasma khí quyển	100 µm–2 mm	Gốm YSZ 7–8%, cách nhiệt nền	Không, đắp theo tia thẳng

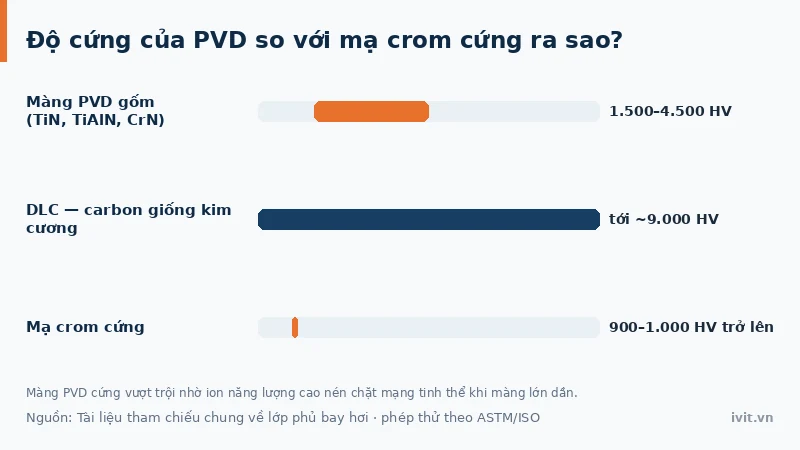

Vì sao lớp phủ tiên tiến cứng hơn mạ crom cứng?

PVD cứng vượt trội nhờ ion năng lượng cao trong chân không nén chặt mạng tinh thể của màng đang lớn dần, khác mạ crom cứng lắng đọng chậm bằng dòng điện trong bể. Theo tài liệu tham chiếu chung về lớp phủ bay hơi, màng PVD gốm đạt 1.500–4.500 HV và DLC tới khoảng 9.000 HV, còn mạ crom cứng khoảng 900–1.000 HV trở lên — đó là lý do HVOF carbide và PVD được nêu là hai hướng thay thế mạ crom cứng. Các phép thử độ cứng và độ bám nằm ở bài tiêu chuẩn và cách kiểm tra lớp phủ.

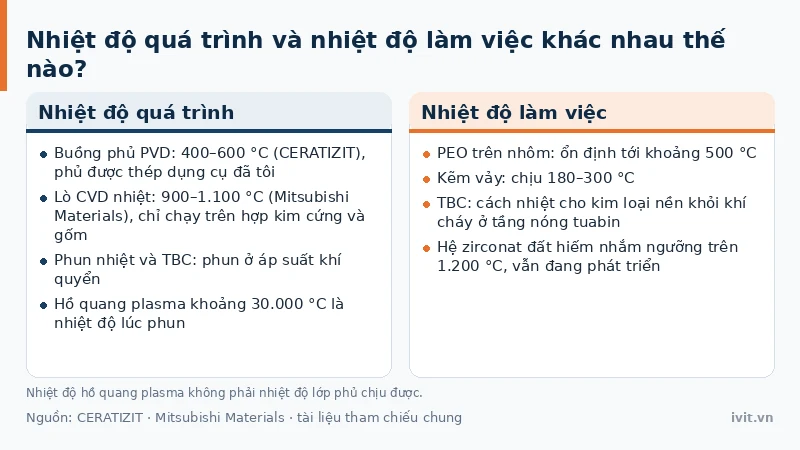

Nhiệt độ quá trình của lớp phủ tiên tiến khác nhiệt độ làm việc thế nào?

Hai con số nhiệt độ của lớp phủ tiên tiến hay bị trộn vào nhau: nhiệt độ buồng phủ khi tạo màng, và nhiệt độ chi tiết chịu được khi làm việc. Buồng phủ PVD chạy ở 400–600 °C theo CERATIZIT nên phủ được thép dụng cụ đã tôi, còn CVD nhiệt cần 900–1.100 °C theo Mitsubishi Materials nên chỉ chạy trên hợp kim cứng và gốm.

Ở phía nhiệt độ làm việc, PEO trên nhôm ổn định tới khoảng 500 °C và kẽm vảy chỉ chịu 180–300 °C theo tài liệu tham chiếu chung, còn TBC cách nhiệt cho kim loại khỏi khí cháy ở tầng nóng tuabin; hệ zirconat đất hiếm nhắm ngưỡng trên 1.200 °C vẫn đang phát triển.

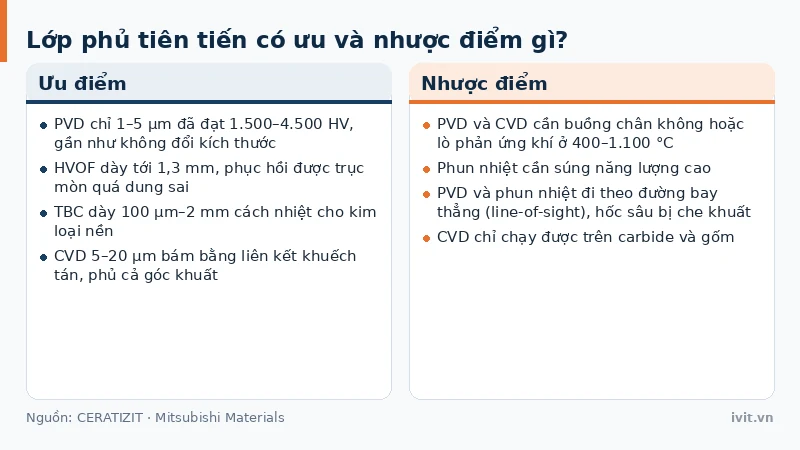

Lớp phủ tiên tiến có ưu và nhược điểm gì?

Ưu điểm lớn nhất của lớp phủ tiên tiến là hiệu quả trên từng đơn vị chiều dày: PVD chỉ 1–5 µm đã đạt 1.500–4.500 HV mà gần như không đổi kích thước, còn HVOF dày tới 1,3 mm đủ phục hồi trục mòn quá dung sai.

Nhược điểm của lớp phủ tiên tiến là ràng buộc thiết bị và hình học: PVD và CVD cần buồng chân không hoặc lò phản ứng khí ở 400–1.100 °C, phun nhiệt cần súng năng lượng cao. PVD và phun nhiệt đi theo đường bay thẳng (line-of-sight) nên hốc sâu và mặt trong dễ bị che khuất, phải gá xoay nhiều trục; CVD phủ được cả góc khuất nhưng chỉ chạy trên carbide và gốm.

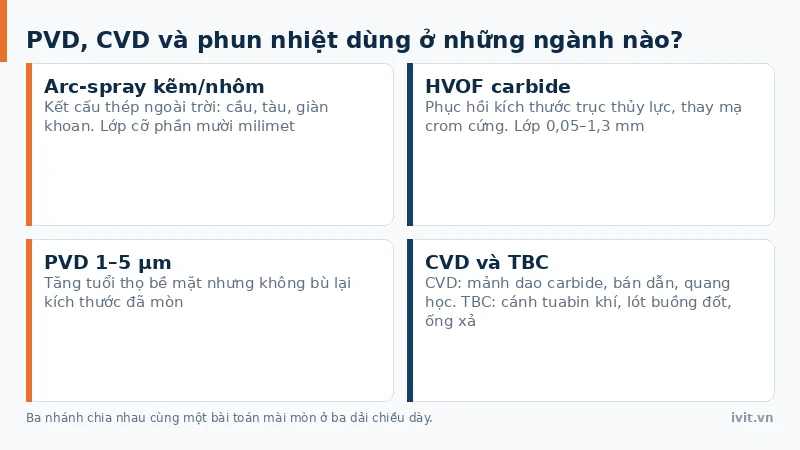

Lớp phủ tiên tiến chia nhau ngành ứng dụng ra sao?

Ba nhánh lớp phủ tiên tiến chia nhau cùng một bài toán mài mòn ở ba dải chiều dày, đáng so hơn là liệt kê từng ngành riêng lẻ. Arc-spray kẽm/nhôm đắp lớp cỡ phần mười milimet cho kết cấu thép ngoài trời: cầu, tàu, giàn khoan; HVOF carbide 0,05–1,3 mm phục hồi kích thước trục thủy lực thay mạ crom cứng; còn PVD chỉ 1–5 µm nên tăng tuổi thọ bề mặt mà không bù kích thước đã mòn — danh mục ứng dụng PVD nằm ở bài phủ PVD là gì.

CVD và TBC đi theo hướng khác. CVD dùng trên mảnh dao carbide gia công tốc độ cao, trong bán dẫn và quang học. TBC dùng cho cánh tuabin khí (động cơ hàng không, tổ máy phát điện), lót buồng đốt và ống xả — mục tiêu là hạ nhiệt độ kim loại nền, không phải chống mòn.

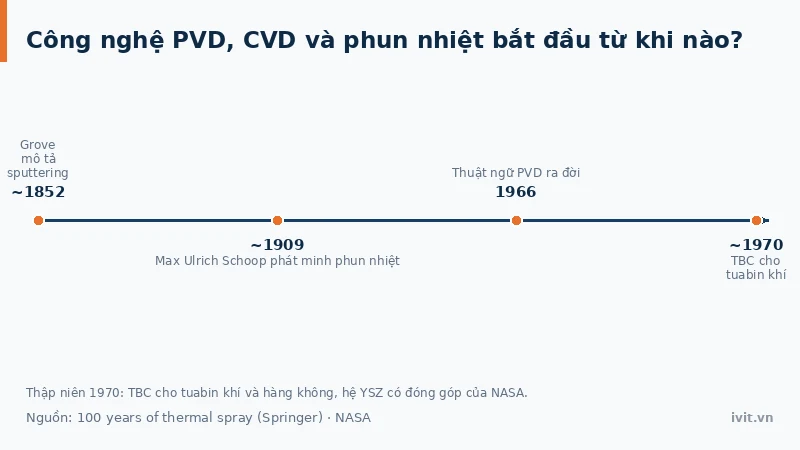

Lớp phủ tiên tiến bắt đầu phát triển từ khi nào?

Nhánh bay hơi chân không có gốc từ thế kỷ 19 và được đặt tên năm 1966; các mốc Grove, Faraday, Edison và nguồn thuật ngữ “PVD” được dẫn ở bài phủ PVD là gì.

Hai mốc còn lại thuộc riêng nhóm lớp phủ tiên tiến. Phun nhiệt do nhà phát minh người Thụy Sĩ Max Ulrich Schoop đưa ra khoảng năm 1909, theo chuyên khảo 100 years of thermal spray (Springer); các nguồn có thể chênh nhau giữa mốc phát minh, mốc cấp bằng và mốc thương mại hóa. TBC phát triển từ khoảng thập niên 1970 cho tuabin khí và hàng không, với đóng góp từ NASA về hệ zirconia ổn định yttria.

Câu hỏi thường gặp về lớp phủ tiên tiến

PVD và CVD khác nhau ở điểm cơ bản nào?

PVD dùng bay hơi vật lý trong chân không, cho màng mỏng 1–5 µm rất cứng, buồng phủ chỉ 400–600 °C theo CERATIZIT, nhưng cần đường bay thẳng nên khó phủ đều hốc khuất. CVD dùng phản ứng hóa học từ khí trong lò 900–1.100 °C, cho màng dày 5–20 µm và phủ được cả bề mặt khuất. Vì vậy PVD hợp với dao cắt thép gió hay khuôn đã nhiệt luyện, còn CVD chủ yếu trên mảnh dao carbide và nền gốm vì thép đã tôi sẽ bị ủ mất độ cứng ở mức nhiệt đó.

TBC có thay được sơn chịu nhiệt thông thường không?

Không, hai công nghệ phục vụ mức nhiệt độ khác nhau. TBC gồm bond coat kim loại 75–150 µm cộng lớp gốm YSZ, tổng dày 100 µm–2 mm, có nhiệm vụ cách nhiệt cho bề mặt siêu hợp kim khỏi khí cháy trong tuabin động cơ phản lực. Sơn chịu nhiệt hữu cơ chỉ ổn định tới vài trăm độ C và sẽ cháy hoặc phân hủy ở mức nhiệt mà TBC vẫn làm việc bình thường, nên hai nhóm không thay thế được nhau.

Phun nhiệt có dùng chống ăn mòn kết cấu thép lớn như mạ kẽm không?

Có ở một nhánh riêng: phun nhiệt kẽm và nhôm bằng arc-spray bảo vệ kết cấu thép ngoài trời: cầu, tàu, giàn khoan, cùng cơ chế hy sinh như lớp mạ kẽm điện phân 5–25 µm — xem mạ kẽm và chống ăn mòn cho thép. Đây là biến thể khác mục đích so với phun nhiệt carbide bằng HVOF, vốn dùng chống mài mòn. Với kết cấu thép ngoài trời cần tuổi thọ dài, mạ kẽm nhúng nóng theo ASTM A123 vẫn là lựa chọn nền.

Kết luận

Lớp phủ tiên tiến gồm bốn nhánh — PVD, CVD, phun nhiệt và TBC — dùng chân không hoặc dòng vật liệu nóng chảy để tạo màng vượt trội về độ cứng hoặc khả năng cách nhiệt so với các họ mạ truyền thống.

Ba trục phân biệt lớp phủ tiên tiến là nhiệt độ quá trình, chiều dày và khả năng phủ hốc khuất. PVD mỏng 1–5 µm, buồng phủ 400–600 °C, giữ nguyên dung sai nhưng cần line-of-sight; CVD lắng đọng ở 900–1.100 °C, dày 5–20 µm và phủ được cả góc khuất. Phun nhiệt xây lớp tới 1,3 mm nên bù được kích thước đã mòn, còn TBC dày 100 µm–2 mm để cách nhiệt cho cánh tuabin.

Cần tư vấn kỹ thuật để chọn đúng nhánh cho chi tiết cụ thể? Liên hệ đội kỹ thuật IVIT.

Cập nhật 09/2026.
