Lớp phủ rào nhiệt TBC là gì và cách nhiệt cánh tuabin?

Lớp phủ rào nhiệt TBC (thermal barrier coating) là hệ hai lớp gồm bond coat kim loại NiCrAlY dày 75–150 µm và top coat gốm zirconia ổn định 7–8% yttria (YSZ), tổng dày 100 µm–2 mm, giúp siêu hợp kim cánh tuabin giữ được độ bền cơ học trong dòng khí cháy nóng hơn ngưỡng chịu nhiệt của chính nó.

Lớp phủ rào nhiệt TBC cấu tạo gồm những lớp nào và cách nhiệt ra sao?

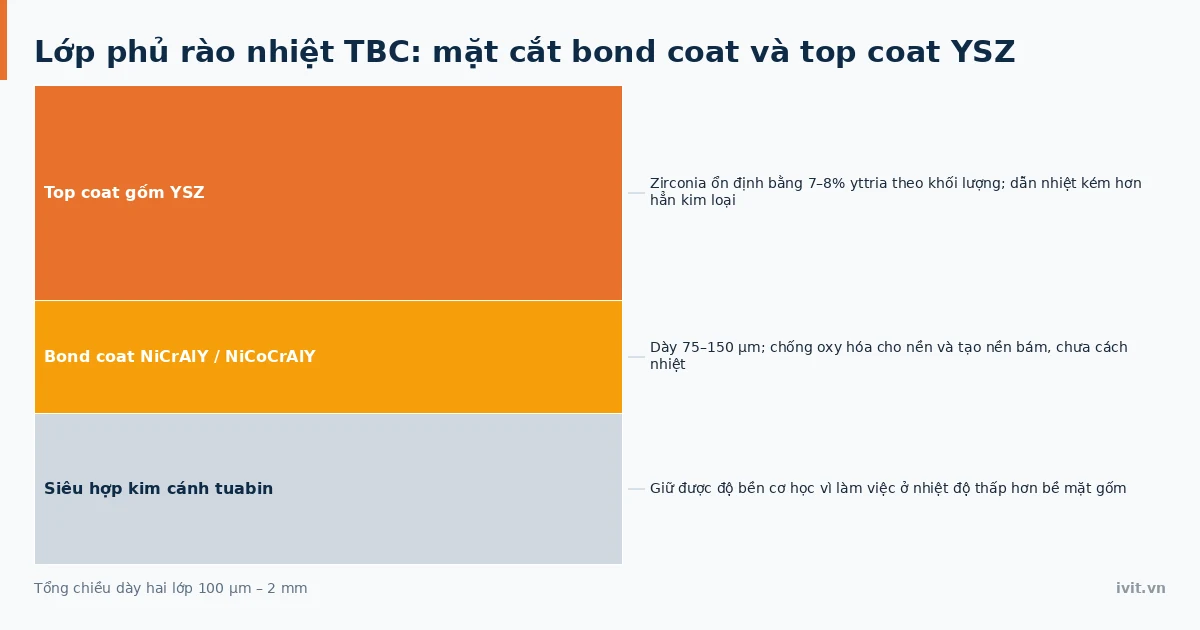

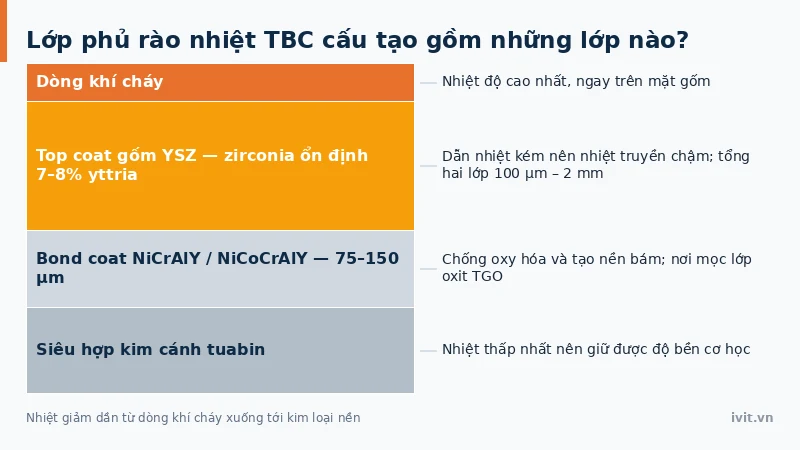

Lớp phủ rào nhiệt TBC gồm đúng hai lớp đắp chồng lên bề mặt siêu hợp kim cánh tuabin. Lớp trong, bond coat, là hợp kim NiCrAlY hoặc NiCoCrAlY dày 75–150 µm (một số hệ dùng Pt/Ni aluminide), chống oxy hóa cho kim loại nền chứ chưa cách nhiệt. Lớp ngoài, top coat, là gốm zirconia ổn định bằng 7–8% yttria theo khối lượng (YSZ), đưa tổng chiều dày hai lớp lên 100 µm–2 mm.

Zirconia dẫn nhiệt kém hơn hẳn kim loại, giống lớp bông thủy tinh cách nhiệt mái nhà: nhiệt từ khí cháy truyền chậm hơn qua lớp gốm dày 100 µm–2 mm, nên kim loại bên dưới làm việc ở nhiệt độ thấp hơn bề mặt gốm. Nhờ vậy siêu hợp kim, vốn mất dần độ bền cơ học khi vượt ngưỡng nhiệt riêng, vận hành được trong dòng khí cháy nóng hơn giới hạn chịu nhiệt của chính nó — lớp phủ rào nhiệt vì thế nằm vắt giữa họ nhiệt–khuếch tán và họ bay hơi trong năm họ cơ chế trình bày ở bài công nghệ mạ là gì.

Lớp phủ rào nhiệt TBC đắp lên cánh tuabin bằng APS hay EB-PVD?

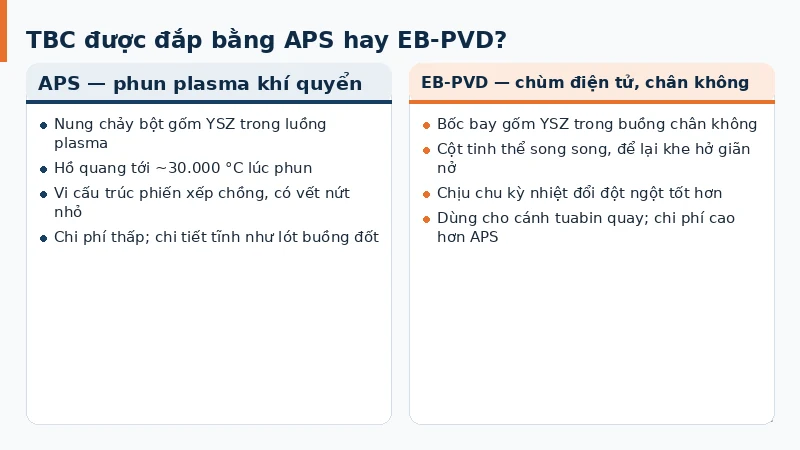

Lớp phủ rào nhiệt được đắp lên bond coat bằng một trong hai công nghệ. APS (air plasma spray — phun plasma khí quyển) nung chảy bột gốm YSZ trong luồng plasma nhiệt độ hồ quang tới khoảng 30.000 °C rồi bắn thành hạt dẹt xếp chồng, tạo vi cấu trúc có vết nứt nhỏ; chi phí thấp, đắp được lớp dày, nên thường dùng cho chi tiết tĩnh như lót buồng đốt.

EB-PVD (electron beam physical vapor deposition — bay hơi vật lý bằng chùm điện tử) bốc bay gốm YSZ trong chân không, gần giống nguyên lý ở bài phủ PVD là gì nhưng cho lớp gốm dày gấp hàng chục tới hàng trăm lần màng PVD 1–5 µm. Hơi gốm ngưng tụ thành các cột tinh thể song song, để lại khe hở giúp lớp phủ giãn nở mà không nứt khi nhiệt độ đổi đột ngột — nên EB-PVD dùng cho cánh tuabin quay dù chi phí chân không cao hơn APS.

Lớp oxit TGO hình thành thế nào và vì sao gây bong tróc lớp phủ rào nhiệt?

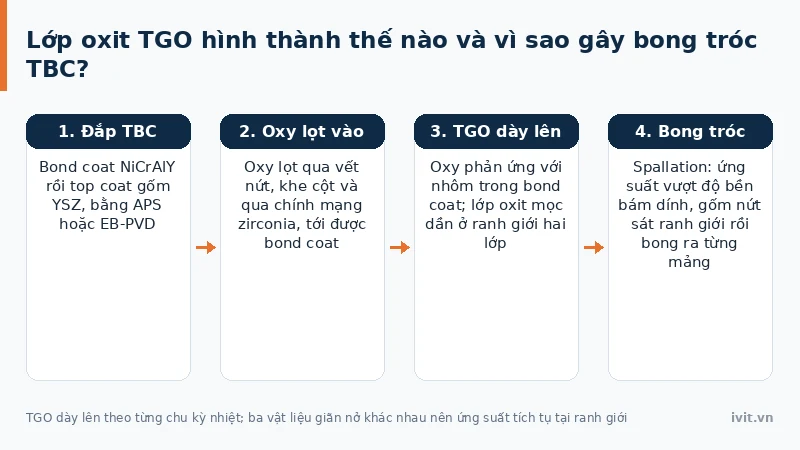

Trong lúc vận hành lớp phủ rào nhiệt, oxy vẫn tới được bond coat qua lớp gốm YSZ — theo các vết nứt, khe cột và qua chính mạng zirconia — rồi phản ứng với nhôm trong bond coat, mọc dần lớp oxit TGO (thermally-grown oxide) ở ranh giới hai lớp. TGO dày lên theo từng chu kỳ nhiệt, trong khi ba vật liệu — gốm YSZ, lớp oxit và bond coat kim loại — giãn nở khác nhau khi nhiệt độ đổi, nên ứng suất tích tụ ngay tại ranh giới đó.

Khi ứng suất vượt quá độ bền bám dính, lớp gốm của lớp phủ rào nhiệt nứt sát ranh giới và bong ra từng mảng — hiện tượng spallation — để lộ bond coat và kim loại nền ra dòng khí cháy đầy đủ nhiệt độ. Zirconat đất hiếm (rare-earth zirconate) đang trong giai đoạn phát triển để chịu trên 1.200 °C thay YSZ, nhưng độ bền chống nứt (fracture toughness) hiện thấp hơn YSZ nên chưa thay thế hoàn toàn.

Lớp phủ rào nhiệt dày và chịu nhiệt ra sao so với phun nhiệt kim loại?

Lớp phủ rào nhiệt và phun nhiệt kim loại thông thường cùng dùng nhiệt độ cao để tạo lớp phủ nhưng phục vụ hai mục đích khác hẳn nhau. Phun nhiệt bằng arc spray hay HVOF, như trình bày ở bài phun nhiệt (thermal spray), tạo lớp kim loại hoặc cermet đặc chắc — riêng HVOF dày 0,05–1,3 mm — để chống ăn mòn hoặc mài mòn ở nhiệt độ làm việc bình thường. TBC ngược lại dùng gốm YSZ có chủ đích để cách nhiệt, tổng dày 100 µm–2 mm, và chỉ có ý nghĩa ở những bề mặt tiếp xúc trực tiếp với dòng khí cháy trong tuabin khí.

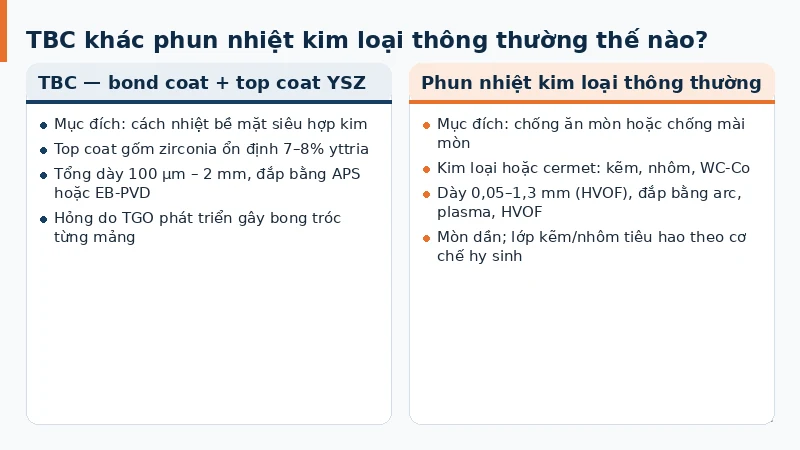

Bảng dưới so sánh lớp phủ rào nhiệt với phun nhiệt kim loại thông thường theo mục đích, vật liệu và cơ chế hỏng.

Bảng 1: So sánh lớp phủ rào nhiệt TBC với phun nhiệt kim loại

Đặc điểm	Lớp phủ rào nhiệt (bond coat + YSZ)	Phun nhiệt kim loại thông thường
Mục đích chính	Cách nhiệt bề mặt siêu hợp kim	Chống ăn mòn hoặc chống mài mòn
Vật liệu top coat	Gốm zirconia ổn định 7–8% yttria	Kim loại hoặc cermet (kẽm, nhôm, WC-Co)
Công nghệ đắp	APS hoặc EB-PVD	Arc spray, plasma spray, HVOF
Độ dày tổng	100 µm – 2 mm	0,05–1,3 mm (HVOF)
Cơ chế hỏng chính	TGO phát triển gây bong tróc	Mòn dần; lớp Zn/Al tiêu hao (hy sinh)

Khác với phun nhiệt chống ăn mòn vốn hao mòn dần đều, lớp phủ rào nhiệt hỏng theo mảng khi TGO đạt ngưỡng ứng suất bám dính: một mảng gốm bong ra sau khi lớp oxit đã tích lũy đủ dày, nên kỹ sư vận hành tuabin theo dõi định kỳ thay vì chờ dấu hiệu mòn từ từ.

Lớp phủ rào nhiệt TBC ứng dụng ở đâu, phát triển từ khi nào?

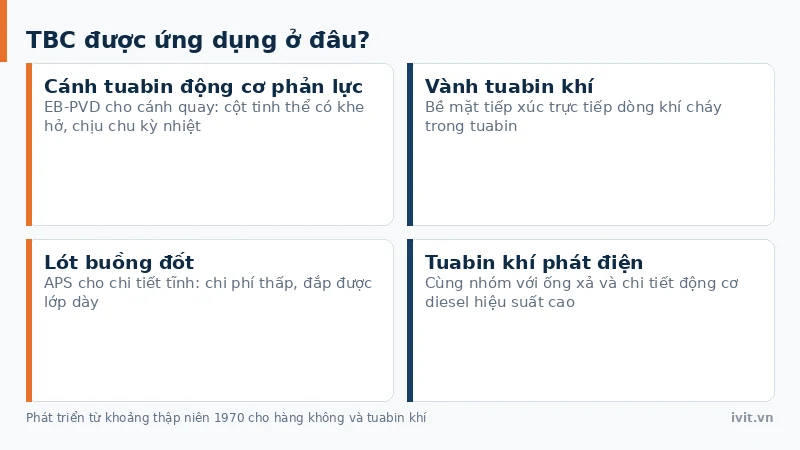

Lớp phủ rào nhiệt TBC tập trung ở tuabin khí hàng không và tuabin khí phát điện — cánh, vành tuabin và lót buồng đốt — ngoài ra còn dùng cho ống xả và chi tiết động cơ diesel hiệu suất cao. Công nghệ lớp phủ rào nhiệt phát triển từ khoảng thập niên 1970 cho hàng không và tuabin khí, trong đó các công trình của NASA về hệ gốm zirconia ổn định yttria là mốc thường được dẫn.

Xem thêm bối cảnh lớp phủ rào nhiệt trong nhóm bốn nhánh công nghệ ở bài lớp phủ PVD CVD và phun nhiệt: tổng quan, nơi TBC xếp cạnh PVD, CVD và phun nhiệt vì cùng dùng nhiệt hoặc chân không tạo lớp phủ vượt trội về độ cứng hoặc khả năng cách nhiệt.

Câu hỏi thường gặp về lớp phủ rào nhiệt TBC

Bond coat NiCrAlY có vai trò gì nếu không cách nhiệt?

Bond coat của lớp phủ rào nhiệt là lớp hợp kim NiCrAlY hoặc NiCoCrAlY dày 75–150 µm (một số hệ dùng Pt/Ni aluminide) nằm giữa siêu hợp kim và lớp gốm, làm hai việc mà lớp gốm không làm được: chống oxy hóa cho kim loại nền và tạo nền bám cho top coat YSZ. Chính nhôm trong bond coat phản ứng với oxy lọt qua lớp gốm để sinh lớp oxit TGO — nên bond coat vừa là lớp bảo vệ, vừa là nơi khởi phát cơ chế bong tróc. Không có bond coat, lớp gốm bám kém và kim loại nền bị oxy hóa trực tiếp.

Vì sao chọn EB-PVD thay vì APS cho cánh tuabin quay?

EB-PVD tạo cấu trúc cột tinh thể song song (columnar) có khe hở nhỏ giữa các cột, cho phép lớp gốm giãn nở đàn hồi khi nhiệt độ đổi đột ngột mà không nứt vỡ toàn khối — quan trọng với cánh quay chịu chu kỳ nhiệt liên tục mỗi lần động cơ khởi động và tắt. APS tạo vi cấu trúc dạng phiến xếp chồng có vết nứt nhỏ, chịu chu kỳ nhiệt kém hơn nhưng chi phí đắp thấp hơn nhiều nhờ không cần buồng chân không. Vì vậy EB-PVD thường dành cho cánh và vành tuabin quay, còn APS phù hợp hơn với lót buồng đốt hay chi tiết tĩnh ít chịu chu kỳ nhiệt khắc nghiệt.

Lớp phủ rào nhiệt TBC có tự phục hồi sau khi bong tróc không?

Không, một khi lớp gốm đã bong ra thành mảng do TGO phát triển quá dày, TBC không có cơ chế tự lành như một số màng thụ động hóa crom hóa trị 3. Chi tiết bị lộ bond coat hoặc kim loại nền phải được kiểm tra, làm sạch lớp cũ và đắp lại lớp phủ rào nhiệt mới bằng APS hoặc EB-PVD khi đại tu định kỳ động cơ hoặc tuabin. Vì TBC hỏng theo mảng khi TGO đạt ngưỡng ứng suất, các nhà vận hành thường lên lịch kiểm tra và thay lớp phủ theo giờ vận hành tích lũy thay vì chờ dấu hiệu xuống cấp từ từ như phun nhiệt chống ăn mòn thông thường.

Kết luận

Lớp phủ rào nhiệt TBC là hệ hai lớp bond coat NiCrAlY và top coat gốm YSZ, đắp bằng APS hoặc EB-PVD để cách nhiệt siêu hợp kim khỏi dòng khí cháy trong tuabin khí hàng không và phát điện. Tuổi thọ lớp phủ bị giới hạn bởi tốc độ phát triển của lớp oxit TGO ở ranh giới hai lớp, cuối cùng dẫn tới bong tróc từng mảng chứ không mòn dần đều như phun nhiệt kim loại thông thường.

Chọn đúng công nghệ đắp — APS cho chi tiết tĩnh, EB-PVD cho cánh quay — là yếu tố quyết định độ bền của hệ lớp phủ rào nhiệt trong vận hành thực tế. Cần tư vấn kỹ thuật để chọn lớp phủ chịu nhiệt hoặc chống ăn mòn cho chi tiết cụ thể? Liên hệ đội kỹ thuật IVIT.
