Phủ CVD là gì? Quy trình, độ dày và ứng dụng dao cụ

Phủ CVD (lắng đọng hơi hóa học) là công nghệ tạo màng gốm cứng bằng phản ứng của khí tiền chất ngay trên bề mặt chi tiết nung nóng 900–1.100 °C, cho lớp TiCN, Al₂O₃, TiN dày 5–20 µm bám chắc nhờ liên kết khuếch tán, dùng cho mảnh dao hợp kim cứng.

Phủ CVD là gì và hoạt động theo nguyên lý nào?

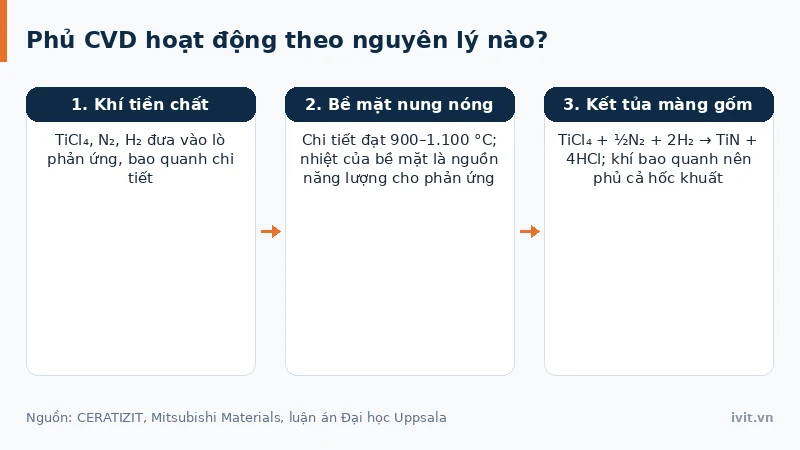

Phủ CVD nhiệt (thermal CVD) đưa khí tiền chất vào lò nung nóng; chính nhiệt của bề mặt chi tiết là nguồn năng lượng cho phản ứng tạo màng, nên nền phải đạt tới khoảng 1.000 °C theo CERATIZIT.

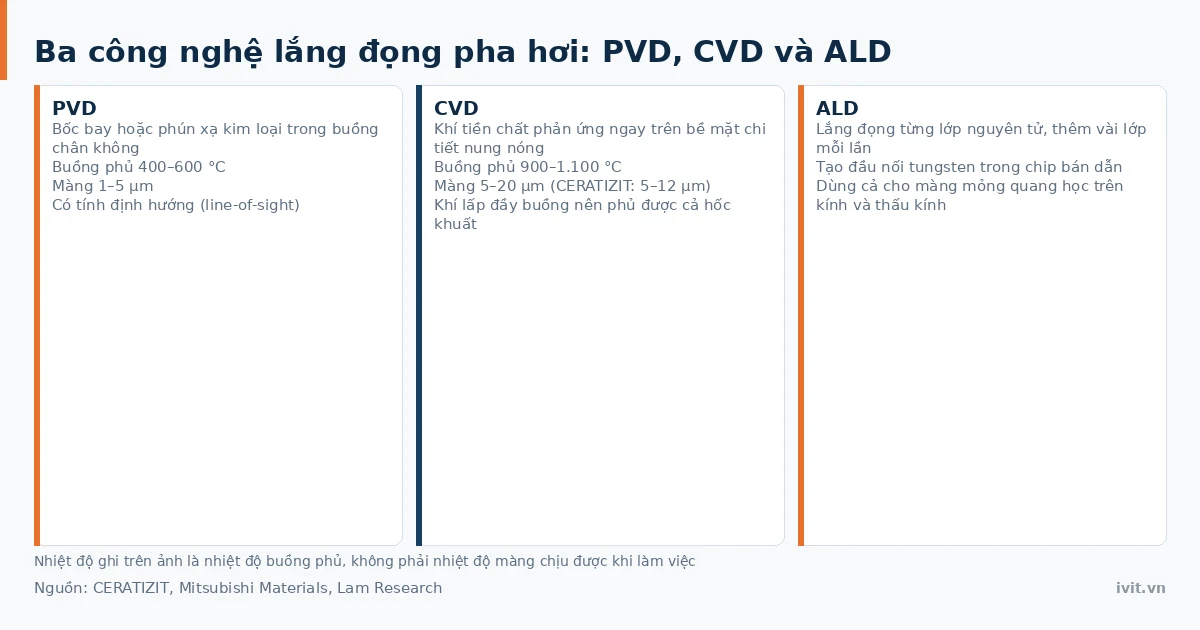

Vì khí bao quanh toàn bộ chi tiết, CVD phủ được cả hốc khuất, khác PVD cần đường bay thẳng (line-of-sight) — giống khói hương lan khắp phòng thay vì hơi nước chỉ ngưng tụ nơi chạm mặt nguội. Liên kết màng–nền là liên kết khuếch tán/luyện kim, mạnh hơn liên kết vật lý của PVD, theo Richter Precision. CVD thuộc nhóm lớp phủ tiên tiến cùng PVD, phun nhiệt và TBC — xem tổng quan lớp phủ tiên tiến và toàn cảnh công nghệ mạ.

Màng phủ CVD có cấu tạo mấy lớp?

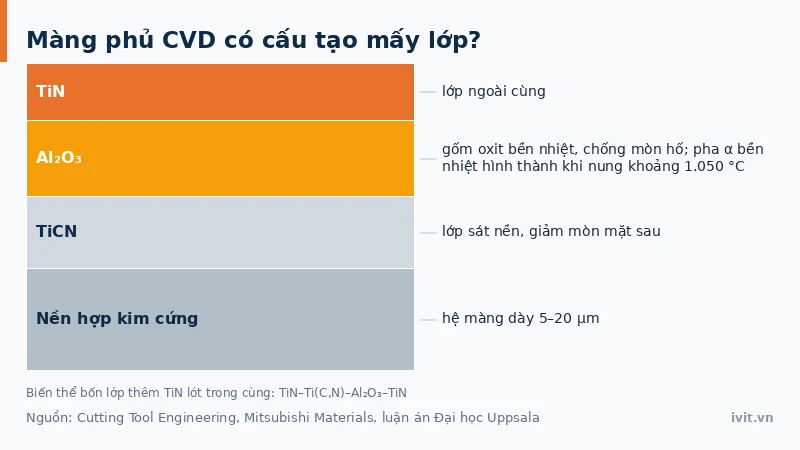

Màng phủ CVD trên mảnh dao hợp kim cứng thường là hệ nhiều lớp: TiCN sát nền, rồi Al₂O₃ và TiN ngoài cùng, theo Cutting Tool Engineering; biến thể bốn lớp thêm TiN lót trong cùng (TiN–Ti(C,N)–Al₂O₃–TiN), theo luận án tại Đại học Uppsala.

Lớp Al₂O₃ là gốm oxit bền nhiệt của hệ màng: đã là oxit nên nó không oxy hóa thêm ở vùng nhiệt độ cắt cao. Phản ứng tạo TiN sinh khí thải HCl theo phương trình TiCl₄(khí) + ½N₂(khí) + 2H₂(khí) → TiN(rắn) + 4HCl(khí), theo luận án nói trên; pha α-Al₂O₃ bền nhiệt hình thành khi nung ở khoảng 1.050 °C, theo Mitsubishi Materials.

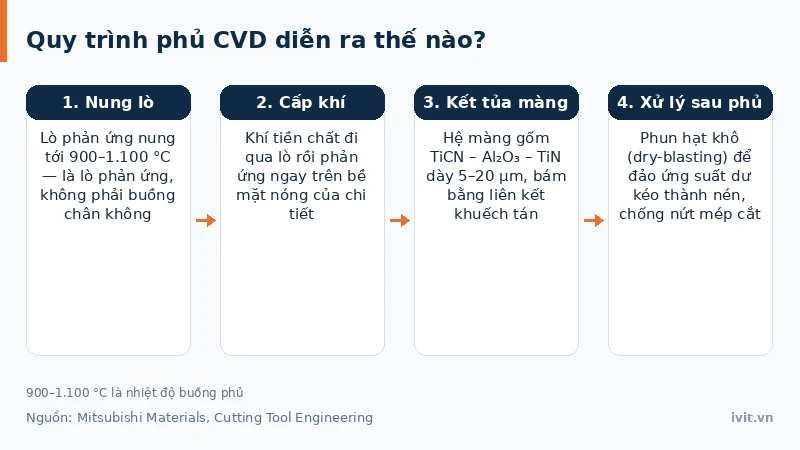

Quy trình phủ CVD diễn ra thế nào?

Quy trình CVD nhiệt diễn ra trong lò phản ứng, không phải buồng chân không: lò nung tới 900–1.100 °C theo Mitsubishi Materials, khí tiền chất đi qua rồi phản ứng ngay trên bề mặt nóng và kết tủa màng gốm.

Màng lắng đọng nóng rồi nguội cùng chi tiết, nên chênh giãn nở nhiệt giữa nền và màng sinh ứng suất dư kéo — ngược ứng suất nén của PVD, theo Sumitomo Electric. Mảnh dao vì vậy phải xử lý sau phủ để đảo ứng suất kéo thành nén chống nứt, thường bằng phun hạt khô (dry-blasting) theo Cutting Tool Engineering. Nhiệt độ cao còn khiến W, C và Co khuếch tán ra biên giới nền–màng, tạo lớp giòn η (Co₃W₃C) làm giảm độ bền mép cắt, theo Sumitomo Electric.

Màng phủ CVD dày bao nhiêu và lắng đọng ở nhiệt độ nào?

Phủ CVD trên mảnh dao thường dày 5–20 µm theo Cutting Tool Engineering, gấp nhiều lần màng PVD 1–5 µm; CERATIZIT công bố dải hẹp hơn 5–12 µm, tài liệu tham chiếu chung ghi tới khoảng 30 µm.

Buồng phủ CVD nóng gấp khoảng hai lần: 900–1.100 °C so với 400–600 °C của PVD theo CERATIZIT. Đó là nhiệt độ buồng phủ, không phải nhiệt độ màng chịu được khi làm việc — màng PVD được ghi nhận chịu tới khoảng 750 °C, xem phủ PVD là gì. Cutting Tool Engineering lưu ý không nên so CVD với PVD như hai lựa chọn tương đương.

Phủ CVD có những biến thể nào, kể cả kim cương CVD?

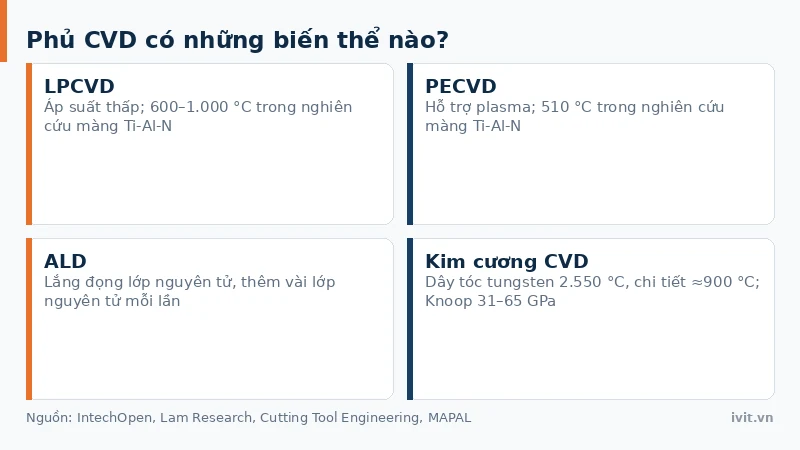

Ngoài CVD nhiệt và MT-CVD, ngành còn dùng LPCVD (áp suất thấp), PECVD (hỗ trợ plasma) và ALD (lắng đọng lớp nguyên tử). LPCVD được ghi nhận ở 600–1.000 °C và PECVD ở 510 °C, nhưng cả hai dải là kết quả của từng nghiên cứu riêng về màng Ti-Al-N, theo IntechOpen, không phải dải chung. ALD thêm vài lớp nguyên tử mỗi lần, theo Lam Research.

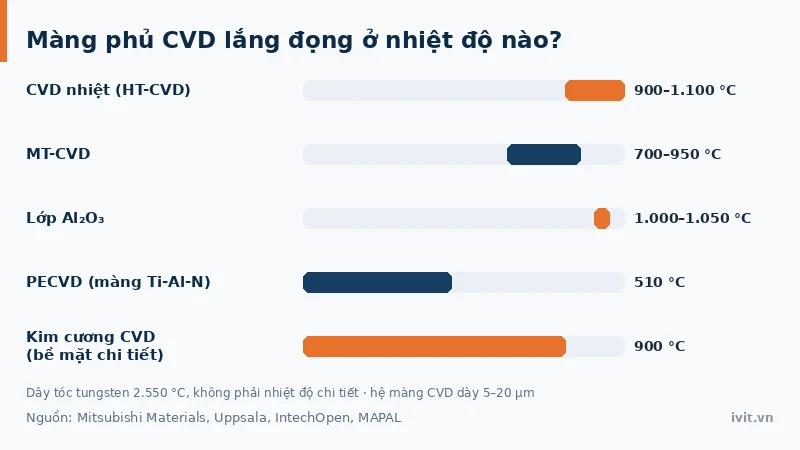

Bảng 1: Nhiệt độ lắng đọng các quy trình phủ CVD

Bảng dưới đối chiếu các biến thể CVD theo nhiệt độ lắng đọng và đặc tính chính.

Biến thể	Nhiệt độ lắng đọng	Đặc tính chính
CVD nhiệt (HT-CVD)	900–1.100 °C (Uppsala: HT >900 °C)	Hệ TiCN–Al₂O₃–TiN, 5–20 µm
MT-CVD	700–950 °C (Uppsala: 750–900 °C)	TiCN, giảm mòn mặt sau
Lớp Al₂O₃	1.000–1.050 °C	Gốm oxit bền nhiệt, chống mòn hố
Kim cương CVD	≈900 °C ở bề mặt chi tiết	Dây tóc 2.550 °C; Knoop 31–65 GPa

Kim cương CVD nung hydro và methane bằng dây tóc tungsten tới 2.550 °C — đó là nhiệt độ dây tóc, không phải nhiệt độ chi tiết (chỉ khoảng 900 °C), theo MAPAL và Cutting Tool Engineering. Màng dày 25 µm, độ cứng Knoop 31–65 GPa so với 75–115 GPa của kim cương tự nhiên, theo Cutting Tool Engineering; MAPAL công bố tối đa 50 µm cho quy trình sp3 và nêu hai nhóm ứng dụng chính: gia công CFRP/nhựa/gốm và điện cực graphite ngành khuôn mẫu.

Phủ CVD có ưu nhược điểm gì?

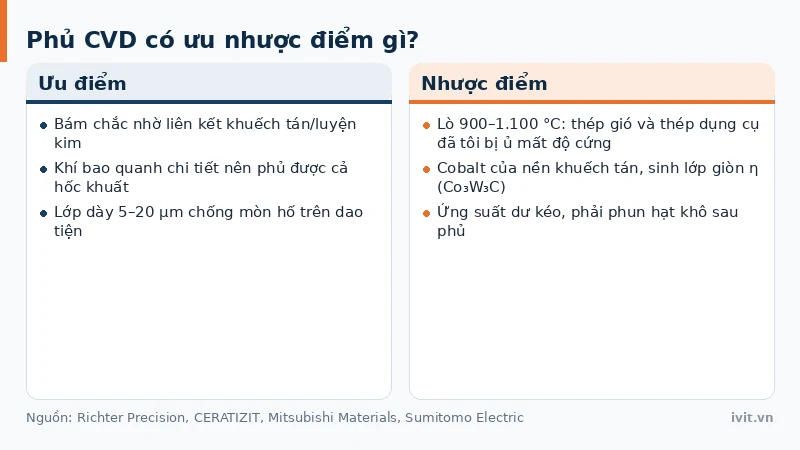

Ưu điểm lớn nhất của phủ CVD là độ bám chắc nhờ liên kết khuếch tán, cộng lớp dày 5–20 µm chống mòn hố (crater wear) trên dao tiện, theo CERATIZIT. Nhược điểm cốt lõi nằm ở nhiệt độ phủ: hợp kim cứng và gốm chịu được, còn thép dụng cụ và thép gió đã tôi bị ủ mất độ cứng ngay trong lúc phủ, theo Richter Precision; mức nhiệt đó cũng làm cobalt của nền khuếch tán, theo Mitsubishi Materials.

Phủ CVD được dùng ở những ngành nào?

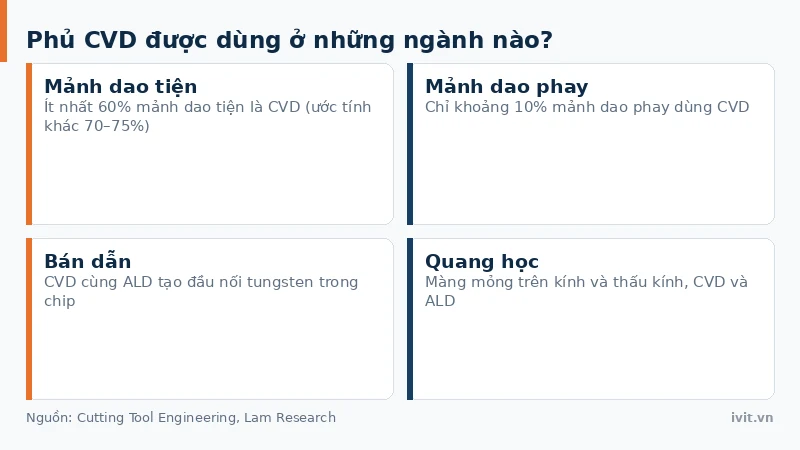

Phủ CVD là lựa chọn hàng đầu cho mảnh dao tiện: ít nhất 60% mảnh dao tiện là CVD, ước tính khác 70–75%, còn chỉ khoảng 10% mảnh dao phay dùng CVD — theo người trong ngành trả lời Cutting Tool Engineering. CVD (cùng ALD) tạo đầu nối tungsten trong chip bán dẫn, theo Lam Research. Quang học — màng mỏng trên kính, thấu kính — cũng thuộc nhóm ứng dụng của CVD và ALD theo tài liệu tham chiếu.

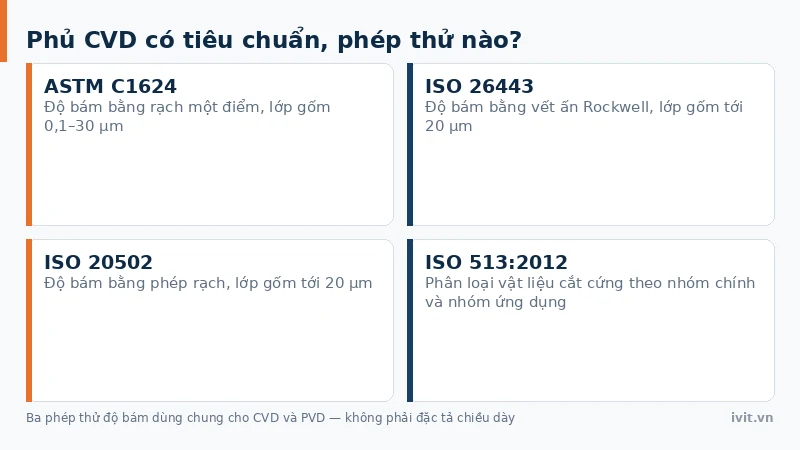

Phủ CVD có tiêu chuẩn, phép thử nào?

Chưa có mã tiêu chuẩn đặc tả chiều dày và thành phần lớp phủ CVD như ASTM B633 của mạ kẽm. ISO 513:2012 phân loại vật liệu cắt cứng (hợp kim cứng, gốm, kim cương, boron nitride) theo nhóm chính và nhóm ứng dụng. Phép thử độ bám thì dùng chung cho CVD và PVD: ASTM C1624 cho lớp gốm dày 0,1–30 µm, ISO 26443 và ISO 20502 cho lớp gốm tới 20 µm. Cách ghi đặc tả xem tiêu chuẩn và kiểm tra lớp phủ.

Phủ CVD có từ khi nào?

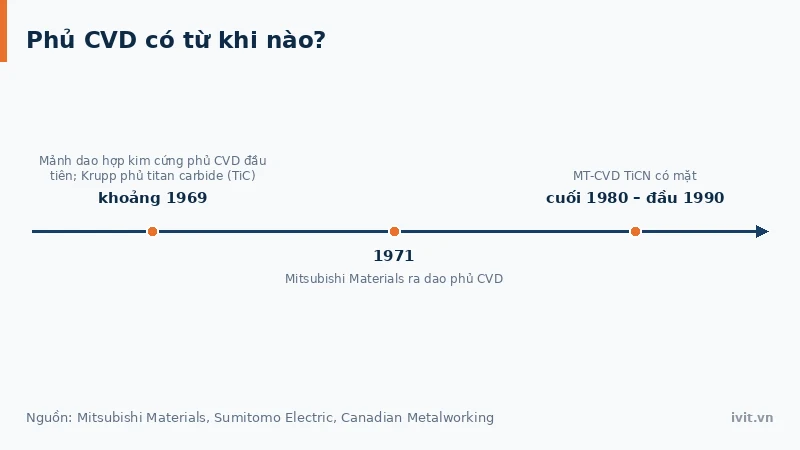

Mảnh dao hợp kim cứng phủ CVD đầu tiên ra đời khoảng năm 1969, theo Mitsubishi Materials; Sumitomo Electric ghi hãng Krupp dùng CVD nhiệt phủ titan carbide (TiC) ở mốc đó. Mitsubishi Materials ra dao phủ CVD năm 1971, còn MT-CVD TiCN có mặt từ khoảng cuối thập niên 1980 – đầu 1990, theo Canadian Metalworking.

Câu hỏi thường gặp về phủ CVD

Vì sao phủ CVD không dùng được cho dao thép gió hoặc thép dụng cụ đã tôi?

Phủ CVD nhiệt chạy ở 900–1.100 °C, cao hơn mức thép gió (HSS) và thép dụng cụ đã tôi chịu được: ở mức nhiệt đó, thép đã tôi bị ủ (annealed) ngay trong lúc phủ, theo Richter Precision. CVD vì vậy chỉ chạy trên hợp kim cứng và gốm, còn dao thép gió thường chọn PVD với buồng phủ chỉ 400–600 °C theo CERATIZIT.

Kim cương phủ CVD trên dao cụ có giống kim cương CVD trang sức không?

Không giống về hình thái, dù cùng nguyên lý lắng đọng hơi hóa học. Kim cương CVD trên dao cụ là màng mỏng dày khoảng 25 µm, phủ lên hợp kim cứng đã tẩy cobalt sâu 5–10 µm để tăng độ bám, theo Cutting Tool Engineering và MAPAL. Kim cương CVD trang sức là khối tinh thể nuôi lớn rồi cắt mài thành đá quý.

Phủ CVD có tiêu chuẩn ASTM/ISO quy định độ dày như mạ kẽm không?

Chưa có mã tiêu chuẩn đặc tả thành phần và chiều dày phủ CVD như ASTM B633 của mạ kẽm. Ngành chỉ có ISO 513:2012 phân loại vật liệu cắt cứng, cùng ba phép thử độ bám dùng chung cho CVD và PVD là ASTM C1624, ISO 26443 và ISO 20502. Đơn hàng phủ CVD phải ghi rõ loại màng, chiều dày và phép kiểm độ bám.

Kết luận

Phủ CVD tạo màng gốm TiCN/Al₂O₃/TiN dày 5–20 µm bằng phản ứng khí trong lò 900–1.100 °C, bám chắc nhờ liên kết khuếch tán và phủ được cả bề mặt khuất. Bù lại, mức nhiệt đó giới hạn CVD ở nền hợp kim cứng và gốm và để lại ứng suất dư kéo phải phun hạt sau phủ. Trên mảnh dao tiện, ít nhất 60% là CVD theo người trong ngành trả lời Cutting Tool Engineering. Cần tư vấn chọn giữa CVD, PVD hay lớp phủ tiên tiến khác? Liên hệ đội kỹ thuật IVIT.

Cập nhật 09/2026.

Thông tin liên hệ IVIT

• Công ty TNHH IVIT
• Địa chỉ giao dịch: số 175A đường C Thủy Nguyên – Khu đô thị Ecopark – xã Phụng Công – Hưng Yên
• Hotline: 0865 21 21 51
• Email: ivitvn2024@gmail.com
• Thời gian làm việc: 8:00 – 18:00 (Thứ Hai – Thứ Bảy)
