Vít bắn tôn panel 85mm là vít tự khoan ren kép ký hiệu 6.3/5.5 × 85mm, chiều dài trung gian giữa size 80mm và 100mm. Theo công thức chiều dài vít bằng chiều dày panel cộng 20–30mm, size này phục vụ panel cách nhiệt dày khoảng 55–65mm; bản tiêu chuẩn đạt 1000h phun muối ASTM B117.

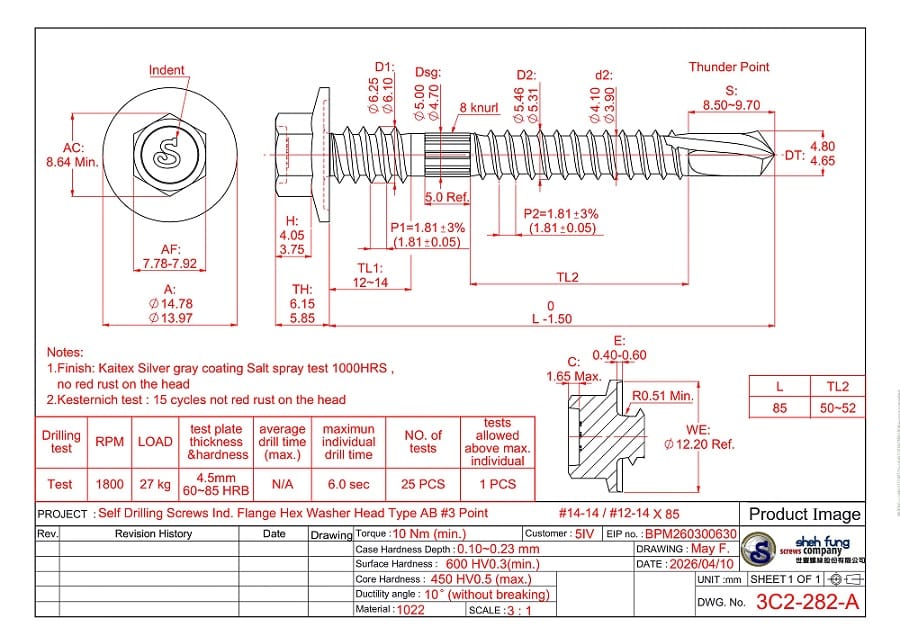

Ký hiệu 6.3/5.5 × 85mm đọc là ren trên Ø6.3mm + ren dưới Ø5.5mm + dài 85mm. Vít do Sheh Fung Đài Loan sản xuất theo bản vẽ riêng cho quy cách 85mm, lập ngày 10/04/2026, và được IVIT phân phối tại Việt Nam. Điểm đáng chú ý của size này là đoạn ren dưới dài 50–52mm, dài hơn hẳn size 80mm.

Tóm tắt nhanh:

• Hợp với panel dày khoảng 55–65mm theo công thức; bảng ứng dụng của hãng chưa có dòng riêng cho 85mm [cần xác nhận].
• Đoạn ren dưới dài 50–52mm, bắt đầu cách đầu vít 33–35mm, so với 33–35mm và 45–47mm ở size 80mm.
• Khoan thép 4,5mm trong tối đa 6,0 giây theo bản vẽ; 15 chu kỳ Kesternich ở bản 1000h phun muối.

Vít bắn tôn panel 85mm là gì và khác size 80mm ở điểm nào?

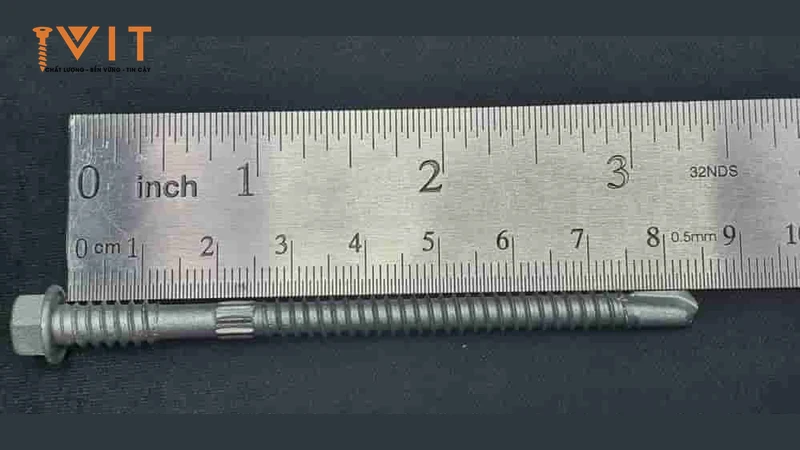

Vít bắn tôn panel 85mm thuộc dòng vít panel 6.3/5.5 của Sheh Fung, tức nhóm từ 80mm trở lên dùng cho tấm panel cách nhiệt lõi PU, EPS hoặc Rockwool. Quy cách hãng ghi #14-14 / #12-14 × 85, dung sai chiều dài 0 đến −1,5mm. Ren trên đường kính thực 6,10–6,25mm dài 12–14mm, đoạn khía 8 khía dài 5mm, ren dưới 5,31–5,46mm và mũi Thunder Point dài 8,5–9,7mm.

Khác biệt thật sự với size 80mm là đoạn ren dưới. Bảng tra TL2 trên bản vẽ chia chiều dài thành từng nhóm: nhóm 65–80mm có ren dưới 33–35mm, còn nhóm 85–100mm có ren dưới 50–52mm. Vì thế tuy chỉ dài hơn 5mm, vít panel 85mm có vùng ren Ø5.5mm dài thêm khoảng 17mm và bắt đầu gần đầu vít hơn khoảng 12mm. Size 85mm là chiều dài ngắn nhất có đoạn ren dưới dài này.

Về ý nghĩa thi công, vùng ren dưới bắt đầu ở độ sâu 33–35mm nghĩa là xà gồ nằm ở bất kỳ độ sâu nào từ khoảng 35mm đến 65mm đều gặp ren. Với size 80mm, vùng ren chỉ bắt đầu từ 45–47mm. Cơ tính giữ nguyên như cả dòng: độ cứng bề mặt tối thiểu 600 HV0.3, độ cứng lõi tối đa 450 HV0.5, mô-men xoắn tối thiểu 10 Nm, uốn 10° không gãy, thép carbon C1022 (thép carbon thấp ~0,22%C).

Khi nào nên chọn vít bắn tôn panel 85mm thay cho 80mm hoặc 100mm?

Vít bắn tôn panel 85mm là lựa chọn đệm, chỉ nên dùng khi chiều dày panel rơi vào khoảng giữa hai size được chỉ định. Quy trình chọn gồm 5 bước:

1. Đo chiều dày thực của tấm panel tại vị trí bắt, tính cả hai lớp tôn mặt.
2. Cộng 20–30mm cho đoạn bám để có chiều dài vít tối thiểu và tối đa.
3. Nếu panel đúng 50mm, dùng 80mm; nếu đúng 75mm, dùng 100mm, vì đây là hai size có trong bảng ứng dụng của hãng.
4. Nếu panel khoảng 55–65mm, so phần thân còn lại của 80mm, 85mm và 100mm với dải 20–30mm theo Bảng 1.
5. Xác nhận tồn kho size 85mm với IVIT trước khi chốt bảng vật tư.

Chọn đúng size đệm tránh được hai lỗi ngược nhau. Lỗi thứ nhất là dùng 80mm cho panel 65mm: thân còn khoảng 15mm, không đủ chứa xà gồ 3–4,5mm cộng mũi khoan 8,5–9,7mm. Lỗi thứ hai là dùng 100mm cho panel 60mm: thân thừa khoảng 40mm dưới mặt xà gồ, không tăng lực giữ mà dễ vướng khi thi công mái có trần hoặc ống kỹ thuật bên dưới.

Lưu ý về dữ liệu: vít panel 85mm có bản vẽ kỹ thuật riêng của hãng, nhưng chưa có dòng riêng trong bảng ứng dụng theo size mà IVIT đang dùng, và không nằm trong danh sách 12 chiều dài bán sẵn của hồ sơ hiện có [cần xác nhận]. Vì vậy dải 55–65mm trong bài là số tính theo công thức, không phải chỉ định của hãng.

Bảng so sánh chiều dài còn lại của vít 80mm, 85mm và 100mm

Bảng 1: Thân vít còn lại dưới mặt xà gồ của vít bắn tôn panel 80mm, 85mm và 100mm

Bảng dưới so sánh phần thân vít còn lại dưới mặt trên xà gồ của ba size 80mm, 85mm và 100mm theo từng chiều dày panel, bằng phép tính chiều dài vít trừ chiều dày panel; phần này phải chứa chiều dày thép và mũi khoan.

Chiều dày panel (mm)	Vít 80mm còn (mm)	Vít 85mm còn (mm)	Vít 100mm còn (mm)	Size khớp dải 20–30mm
50	30	35	50	80mm (hãng chỉ định)
55	25	30	45	80mm hoặc 85mm
60	20	25	40	85mm
65	15	20	35	85mm
70	10	15	30	100mm
75	5	10	25	100mm (hãng chỉ định)

Bảng cho thấy vít bắn tôn panel 85mm là size duy nhất nằm trong dải 20–30mm ở hai chiều dày 60mm và 65mm. Ở panel 55mm, cả 80mm và 85mm đều đạt; khi đó ưu tiên 80mm vì là size có trong bảng ứng dụng. Các con số là phép tính hình học, chưa tính dung sai chiều dài 0 đến −1,5mm của vít.

Bảng 2: Vị trí đoạn ren dưới Ø5.5mm theo chiều dài vít

Bảng dưới đối chiếu chiều dài đoạn ren dưới theo bảng TL2 của bản vẽ hãng với độ sâu mà vùng ren bắt đầu, tính từ mặt dưới đầu vít.

Chiều dài vít	Đoạn ren dưới (mm)	Ren dưới bắt đầu ở độ sâu (mm)
75mm	33–35	40–42
80mm	33–35	45–47
85mm	50–52	33–35
100mm	50–52	48–50

Số liệu bản vẽ quy cách 85mm cũng ghi lớp phủ Kaitex màu xám bạc đạt 1.000 giờ phun muối không rỉ đỏ ở đầu vít và 15 chu kỳ Kesternich. Hệ phủ gồm mạ kẽm nền, lớp chromate thụ động, lớp niêm phong nano và lớp phủ ngoài; phun muối theo ASTM B117 là thử nghiệm gia tốc để so sánh, không phải tuổi thọ thực. Vít mạ kẽm thường chỉ đạt 24–36 giờ trong cùng phép thử.

Câu hỏi thường gặp về vít bắn tôn panel 85mm

Vít bắn tôn panel 85mm dùng cho panel dày bao nhiêu?

Theo công thức chiều dài vít bằng chiều dày panel cộng 20–30mm, vít bắn tôn panel 85mm hợp với panel dày khoảng 55–65mm. Bảng ứng dụng của hãng hiện chỉ chỉ định 80mm cho panel 50mm và 100mm cho panel 75mm, chưa có dòng riêng cho 85mm, nên dải 55–65mm là số tính theo công thức [cần xác nhận]. Với panel 60mm, size 85mm để lại khoảng 25mm dưới mặt xà gồ, đúng giữa dải công thức. Nếu panel đúng 50mm hoặc 75mm, nên dùng size được chỉ định là 80mm hoặc 100mm.

Vít panel 85mm khác vít panel 80mm ở điểm nào?

Khác biệt lớn nhất nằm ở đoạn ren dưới chứ không ở 5mm chiều dài. Theo bảng tra trên bản vẽ Sheh Fung, size 80mm có đoạn ren dưới Ø5.5mm dài 33–35mm, còn size 85mm dài 50–52mm. Vì vậy trên vít 85mm, vùng ren dưới bắt đầu cách mặt dưới đầu vít chỉ 33–35mm, sớm hơn khoảng 12mm so với vít 80mm. Hai size dùng chung ren trên dài 12–14mm, đoạn khía 5mm, mũi Thunder Point và cơ tính tối thiểu 600 HV0.3, 10 Nm.

Khi nào nên dùng vít panel 85mm thay cho vít 100mm?

Nên dùng khi panel dày khoảng 60–65mm. Ở chiều dày này, vít 100mm để lại 35–40mm thân dưới mặt xà gồ, vượt mức trên 30mm của công thức, trong khi size 85mm để lại 20–25mm. Thân vít thừa nằm dưới xà gồ không làm mối bắt chắc hơn, chỉ dễ vướng khi thi công và tốn thêm vật tư. Ngược lại, nếu panel dày 70mm trở lên thì 85mm chỉ còn khoảng 15mm, không đủ chứa chiều dày thép cộng mũi khoan, nên phải lên 100mm.

Vít bắn tôn panel 85mm có bắn tôn xốp được không?

Hồ sơ ứng dụng hiện có chưa chỉ định size 85mm cho tôn xốp (tôn PU, tôn cách nhiệt) [cần xác nhận]. Với tôn xốp, hãng chỉ định rõ các size khác: loại 11 sóng dùng 60mm, loại 11 và 9 sóng dùng 68mm, loại 6 và 5 sóng dùng 75mm, loại 6 và 5 sóng xốp rất dày dùng 80mm, và loại sóng giả ngói dùng 100mm. Vì vậy với mái tôn xốp, nên chọn theo đúng danh sách này thay vì dùng 85mm, và gửi thông số tấm cho IVIT nếu lớp xốp có chiều dày khác thường.

Vít bắn tôn panel 85mm khoan được xà gồ dày bao nhiêu?

Bản vẽ riêng của quy cách 85mm ghi phép thử khoan xuyên thép dày 4,5mm có độ cứng 60–85 HRB, tối đa 6,0 giây mỗi lần, ở 1.800 vòng/phút và tải 27kg, kiểm 25 mẫu. Đây là năng lực cam kết nên đưa vào hồ sơ vật tư. Trong thực tế thi công, dòng vít panel còn được ghi nhận khoan qua thép 6mm được 2–6 lần liên tiếp, nhưng con số đó chỉ là quan sát hiện trường. Xà gồ mái panel thường dày 3–4,5mm nên nằm trong mức cam kết.

Có vít bắn tôn panel 85mm bản 2000h phun muối không?

Có. Mọi dòng vít IVIT phân phối đều có phiên bản 2000h phun muối, đặt theo lô sản xuất. Bản này dùng hệ phủ Kaitex dày 32–70μm với lớp niêm phong nano 10–15μm, đạt 2.000 giờ phun muối theo ASTM B117 và 20–25 chu kỳ Kesternich. Mỗi lô được phòng lab Sheh Fung đạt chứng nhận A2LA kiểm nghiệm và phát hành CQ riêng, giao kèm hàng. Bản vẽ của quy cách 85mm ở bản tiêu chuẩn ghi 1.000 giờ phun muối và 15 chu kỳ Kesternich không rỉ đỏ ở đầu vít.

Chốt size vít bắn tôn panel 85mm với IVIT

Vít bắn tôn panel 85mm là size đệm giữa 80mm và 100mm, hợp với panel dày khoảng 55–65mm theo công thức chiều dày cộng 20–30mm. Điểm khác biệt của nó là đoạn ren dưới dài 50–52mm, bắt đầu cách đầu vít 33–35mm. Với panel đúng 50mm hoặc 75mm, size được hãng chỉ định vẫn là 80mm hoặc 100mm. Bản tiêu chuẩn đạt 1000h phun muối, bản 2000h phun muối đặt theo lô có CQ riêng.

Liên hệ IVIT qua hotline 0865 21 21 51 để xác nhận tồn kho và nhận báo giá vít bắn tôn panel 6.3/5.5 × 85mm theo chiều dày panel thực tế.

→ Vít bắn tôn panel 6.3/5.5 × 80mm cho panel 50mm
→ Vít bắn tôn panel 6.3/5.5 × 100mm cho panel 75mm
→ Cẩm nang chọn vít bắn tôn panel theo độ dày panel
→ Vít 2000h phun muối kèm CQ theo lô

Cập nhật: tháng 9/2026.
