Mạ niken hóa học là gì? Cơ chế phủ đều không cần điện

Tóm tắt nhanh:

• Mạ niken hóa học (electroless nickel) là lớp phủ hợp kim niken-phốt pho lắng bằng phản ứng khử hóa học tự xúc tác, không cần dòng điện, theo ASTM B733/AMS 2404.
• Lớp phủ dày 12–25 µm; loại phốt pho thấp đạt 620–750 HK ngay sau mạ, nhiệt luyện khoảng 400 °C đưa độ cứng tới khoảng 1.000 HK.
• Lớp phủ dày đều trên mọi bề mặt tiếp xúc dung dịch, kể cả hốc sâu và ren trong, nên dùng cho van, bơm, dụng cụ dầu khí và khuôn ép nhựa.

Mạ niken hóa học (electroless nickel) là lớp phủ hợp kim niken-phốt pho lắng bằng phản ứng khử hóa học tự xúc tác, không cần dòng điện, theo ASTM B733/AMS 2404. Lớp phủ dày 12–25 µm; loại phốt pho thấp đạt 620–750 HK ngay sau mạ; nhiệt luyện khoảng 400 °C đưa độ cứng tới khoảng 1.000 HK.

Mạ niken hóa học là gì và lắng đọng theo cơ chế nào?

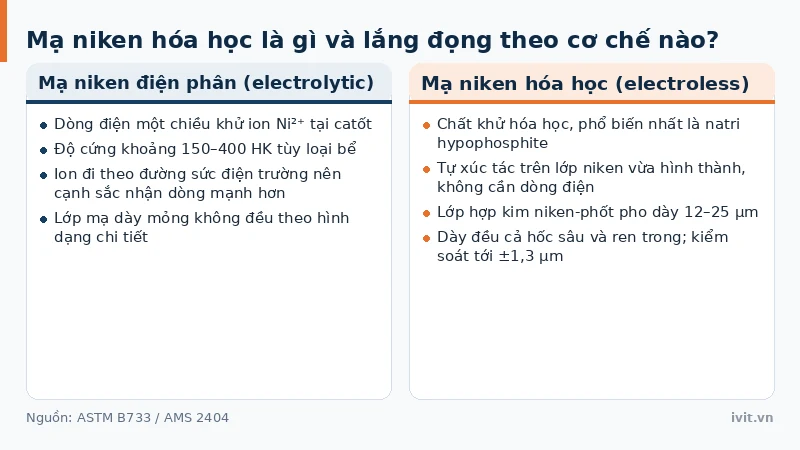

Mạ niken hóa học, còn gọi mạ niken tự xúc tác, lắng hợp kim niken-phốt pho nhờ chất khử hóa học, phổ biến nhất là natri hypophosphite, theo ASTM B733/AMS 2404. Phản ứng khử xảy ra ngay trên lớp niken vừa hình thành nên chính lớp phủ tự xúc tác cho nó dày lên, không cần nguồn điện ngoài — khác các công nghệ mạ điện thuộc nhóm mạ trang trí và mạ kỹ thuật.

Mạ niken điện phân (electrolytic nickel) dùng dòng điện một chiều khử ion niken tại catốt, cho độ cứng khoảng 150–400 HK — chi tiết xem bài mạ niken là gì.

Vì sao mạ niken hóa học phủ đều cả hốc sâu và ren trong?

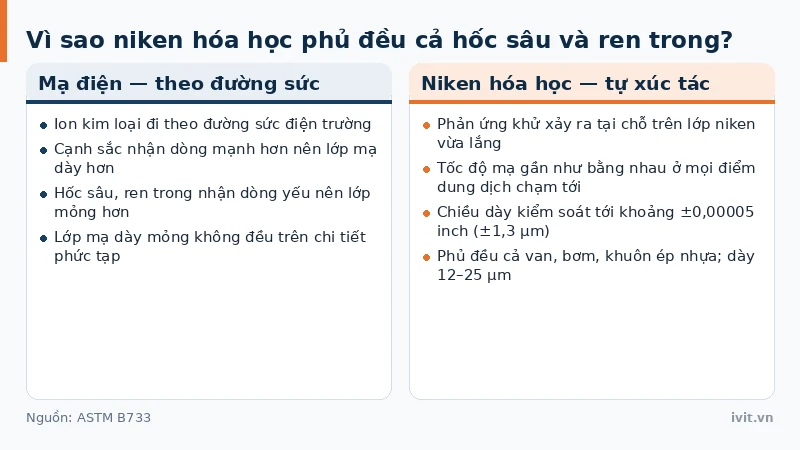

Mạ niken hóa học dày đều trên mọi bề mặt tiếp xúc dung dịch, kể cả hốc sâu và ren trong, vì phản ứng tự xúc tác không phụ thuộc mật độ dòng điện. Mạ điện kéo ion kim loại theo đường sức điện trường nên cạnh sắc nhận dòng mạnh hơn và lớp mạ dày mỏng không đều.

Mạ niken hóa học phản ứng tại chỗ trên bề mặt vừa lắng nên tốc độ mạ gần như giống nhau ở mọi điểm dung dịch chạm tới — giống thuốc nhuộm ngấm đều vào từng sợi vải, khác phun sơn khiến góc và mép đọng nhiều hơn. Nhờ đó chiều dày kiểm soát được tới khoảng ±0,00005 inch (±1,3 µm) theo ASTM B733, trên chi tiết phức tạp như van, bơm, khuôn ép nhựa.

Lớp niken hóa học có mấy loại theo hàm lượng phốt pho và cứng bao nhiêu?

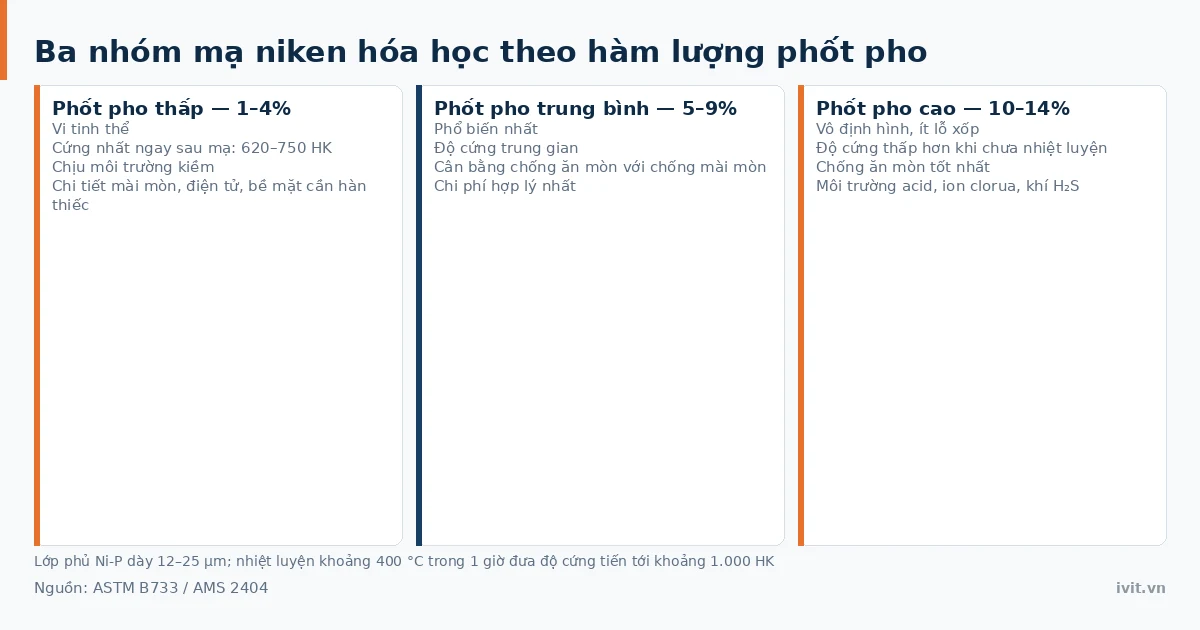

Mạ niken hóa học chia ba nhóm theo hàm lượng phốt pho, và hàm lượng này quyết định cả độ cứng lẫn khả năng chống ăn mòn. Loại phốt pho thấp (1–4%) vi tinh thể, cứng nhất ngay sau mạ với khoảng 620–750 HK (thang Knoop, dùng mũi kim cương thuôn dài để đo lớp phủ mỏng), chịu tốt môi trường kiềm, dùng cho chi tiết mài mòn, điện tử và bề mặt cần hàn thiếc.

Loại phốt pho trung bình (5–9%) phổ biến nhất vì cân bằng chống ăn mòn với chống mài mòn ở chi phí hợp lý nhất. Loại phốt pho cao (10–14%) vô định hình, ít lỗ xốp nên chống ăn mòn tốt nhất, nhất là trong môi trường acid, ion clorua hoặc khí H₂S.

Bảng dưới so sánh ba nhóm mạ niken hóa học theo hàm lượng phốt pho, độ cứng và đặc điểm chính.

Bảng 1: Ba nhóm mạ niken hóa học theo hàm lượng phốt pho

Nhóm	% phốt pho	Độ cứng ngay sau mạ	Đặc điểm chính
Phốt pho thấp	1–4%	620–750 HK	Vi tinh thể, chịu kiềm, dùng mài mòn/điện tử
Phốt pho trung bình	5–9%	Trung gian	Cân bằng ăn mòn/mài mòn, chi phí tốt nhất
Phốt pho cao	10–14%	Thấp hơn khi chưa nhiệt luyện	Vô định hình, ít xốp, chống ăn mòn mạnh

Các dải trong bảng là giá trị tiêu biểu theo ASTM B733/AMS 2404; độ cứng thực tế thay đổi theo thang đo (HK, HV, HRC) và theo từng bể mạ, nên khi đặt hàng phải chốt dải cứng và phương pháp đo trên bản vẽ.

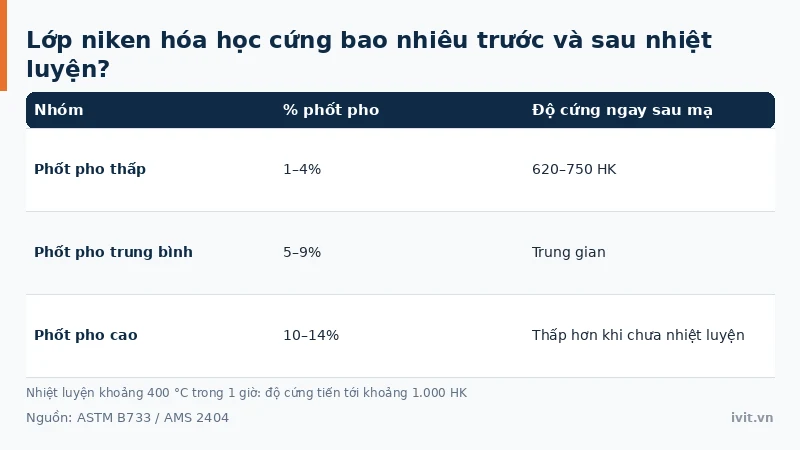

Nhiệt luyện ở khoảng 400 °C trong 1 giờ làm kết tủa pha niken phosphide, đưa độ cứng tiến tới khoảng 1.000 HK, tương đương crom cứng (hard chrome). Chiều dày điển hình 12–25 µm theo ASTM B733/AMS 2404, đủ mỏng để giữ dung sai cho chi tiết chính xác nhưng vẫn bền mài mòn.

Mạ niken hóa học có biến thể đặc biệt nào?

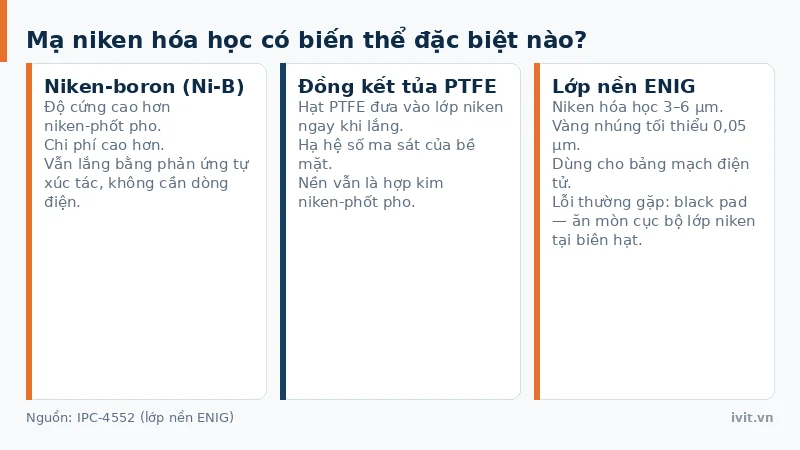

Niken-boron (Ni-B) là biến thể cho độ cứng cao hơn niken-phốt pho nhưng chi phí cao hơn. Biến thể đồng kết tủa PTFE đưa hạt PTFE vào lớp niken khi lắng, hạ hệ số ma sát bề mặt.

Mạ niken hóa học dùng ở ngành nào?

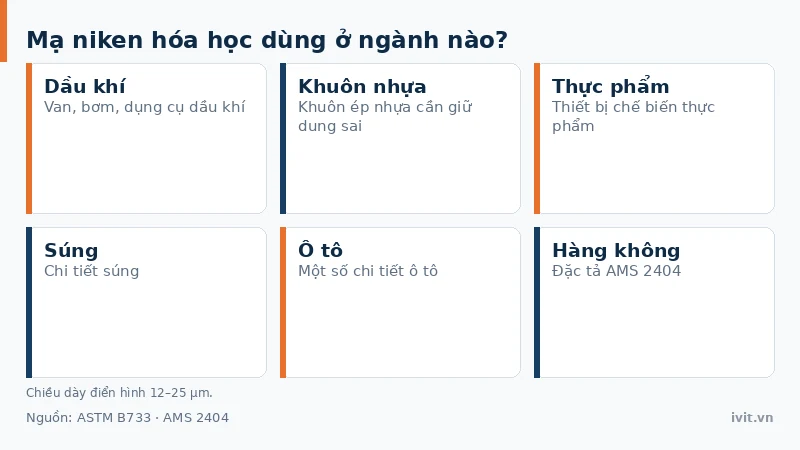

Nhờ phủ đều bề mặt phức tạp, mạ niken hóa học dùng cho van, bơm, dụng cụ dầu khí, khuôn ép nhựa, thiết bị thực phẩm, súng và một số chi tiết ô tô, hàng không. Tiêu chuẩn đặc tả chính là ASTM B733, thường kèm AMS 2404 trong bộ đặc tả vật liệu hàng không (Aerospace Material Specification).

Niken hóa học nằm ở đâu trong lớp hoàn thiện ENIG?

Trong điện tử, mạ niken hóa học là lớp nền của ENIG (electroless nickel immersion gold) theo IPC-4552: dày 3–6 µm, phủ thêm vàng nhúng tối thiểu 0,05 µm để chống oxy hóa và giữ khả năng hàn — xem thêm ở bài mạ đồng, thiếc, vàng, bạc. Lỗi thường gặp “black pad”: ăn mòn cục bộ lớp niken do dư phốt pho tại biên hạt, ẩn dưới lớp vàng tới khi mối hàn bong dưới tải.

Mạ niken hóa học có từ khi nào?

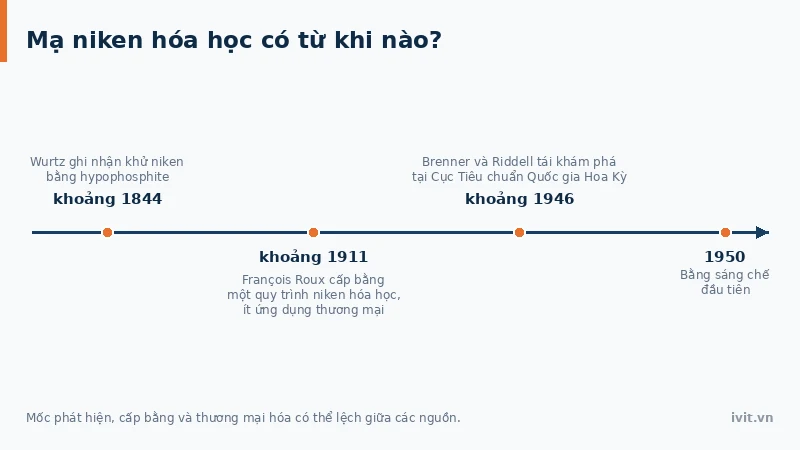

Khử hóa học niken bằng hypophosphite được Wurtz ghi nhận khoảng năm 1844; François Roux cấp bằng một quy trình niken hóa học khoảng năm 1911 nhưng ít ứng dụng thương mại. Phải tới khoảng năm 1946, Brenner và Riddell tại Cục Tiêu chuẩn Quốc gia Hoa Kỳ mới tái khám phá hiện tượng này khi thấy lớp mạ vượt giới hạn định luật Faraday; bằng sáng chế đầu tiên ghi nhận năm 1950 (mốc phát hiện, cấp bằng và thương mại hóa có thể lệch giữa các nguồn).

Câu hỏi thường gặp về mạ niken hóa học

Phần này gom các câu hỏi thường gặp về mạ niken hóa học, mỗi câu kèm câu trả lời ngắn để tra cứu nhanh.

Mạ niken hóa học có đắt hơn mạ niken điện phân không?

Mạ niken hóa học thường tốn kém hơn mạ niken điện phân — theo đối chiếu ưu nhược trong ASTM B733, đây là lớp phủ kỹ thuật chứ không phải lớp hoàn thiện sản lượng lớn. Bù lại, nó không cần điện cực và giữ chiều dày đồng đều trên hình dạng phức tạp, nên chi tiết có hốc sâu hoặc ren trong mới đạt lớp phủ đều mà mạ niken điện phân khó làm được.

Mạ niken hóa học có chống gỉ tốt hơn mạ kẽm không?

Mạ niken hóa học và mạ kẽm bảo vệ thép theo hai cơ chế khác nhau nên không so sánh trực tiếp bằng một con số. Mạ kẽm là lớp hy sinh, tự ăn mòn thay thép nền — cơ chế điện hóa này xem bài mạ kẽm chống ăn mòn cho thép; niken hóa học là lớp rào cản không hy sinh, và loại phốt pho cao (10–14%) chống ăn mòn tốt cả trong môi trường acid, clorua hoặc H₂S theo ASTM B733. Nhược điểm: nếu lớp niken hóa học trầy tới thép nền, thép gỉ ngay tại điểm đó vì không có cơ chế hy sinh xung quanh.

Mạ niken hóa học phủ được lên nhựa không?

Được, nếu bề mặt nhựa đã qua bước hoạt hóa. Vì phản ứng khử là hóa học, mạ niken hóa học không đòi hỏi nền dẫn điện như mạ điện — đây cũng là lý do lớp niken hoặc đồng hóa học được dùng làm mầm dẫn điện trước khi mạ điện tiếp. ABS và ABS/PC là hai loại nhựa mạ được kinh điển; toàn bộ chuỗi khắc — hoạt hóa — mạ mầm xem bài mạ trang trí và mạ kỹ thuật.

Mạ niken hóa học dày bao nhiêu là đủ?

Chiều dày điển hình của mạ niken hóa học là 12–25 µm theo ASTM B733/AMS 2404, đủ để chịu mài mòn nhờ độ cứng cao dù khá mỏng. Chiều dày chọn theo môi trường và dung sai: chi tiết chính xác như khuôn ép nhựa hay van thủy lực cần lớp mỏng ổn định để không phá dung sai, còn chi tiết chịu ăn mòn acid hoặc H₂S thường đặt ở nửa trên dải và dùng loại phốt pho cao 10–14%.

Kết luận

Mạ niken hóa học phủ đều nhờ phản ứng tự xúc tác theo ASTM B733/AMS 2404, không bỏ sót hốc sâu hay ren trong. Ba nhóm phốt pho cho phép chọn giữa độ cứng ngay sau mạ (620–750 HK) và khả năng chống ăn mòn, còn nhiệt luyện khoảng 400 °C đưa độ cứng tiến tới khoảng 1.000 HK.

Biến thể Ni-B, đồng kết tủa PTFE và ứng dụng ENIG theo IPC-4552 mở rộng công dụng sang cả cơ khí lẫn điện tử. Vị trí của niken hóa học giữa các công nghệ mạ xem bài toàn cảnh công nghệ mạ. Cần tư vấn kỹ thuật để chọn loại niken hóa học phù hợp? Liên hệ đội kỹ thuật IVIT.

Cập nhật 09/2026.

Thông tin liên hệ IVIT

• Công ty TNHH IVIT
• Địa chỉ giao dịch: số 175A đường C Thủy Nguyên – Khu đô thị Ecopark – xã Phụng Công – Hưng Yên
• Hotline: 0865 21 21 51
• Email: ivitvn2024@gmail.com
• Thời gian làm việc: 8:00 – 18:00 (Thứ Hai – Thứ Bảy)
