Vít khâu tôn mạ kẽm Ø6.5×20mm: nối mép tôn và máng xối
Tóm tắt nhanh:
- Vít khâu tôn Ø6.5 × 20 mm có ren Ø6,28–6,43 mm, lớn hơn ren vít bắn tôn thường Ø5,31–5,46 mm khoảng 20%.
- Mô-men xoắn đo thực 20,7 Nm, vượt 73% so với yêu cầu tối thiểu 12 Nm.
- Mũi #1 Point khoan thép dày 3,0 mm trong 2,25 giây; chỉ dùng cho tôn với tôn, không bắn tôn lợp mái.
Vít khâu tôn Ø6.5×20mm, thợ Việt quen gọi là vít béo, là vít tự khoan ren đơn Ø6,28–6,43 mm dùng nối hai tấm tôn tại phần trùng mép, chủ yếu trên tôn vách. Quy cách này do Sheh Fung Đài Loan sản xuất, IVIT phân phối, có đệm EPDM và mô-men xoắn đo thực 20,7 Nm.
Cùng một quy cách Ø6.5 × 20 mm mang hai tên gọi: vít béo theo hình dáng và vít khâu tôn theo công việc. Hiểu đúng công việc của nó giúp tránh lỗi dùng vít khâu tôn để bắn tôn xuống xà gồ, trong khi thân 20 mm không đủ cho việc đó.
Vít khâu tôn (vít béo) là gì và nằm ở đâu trên công trình

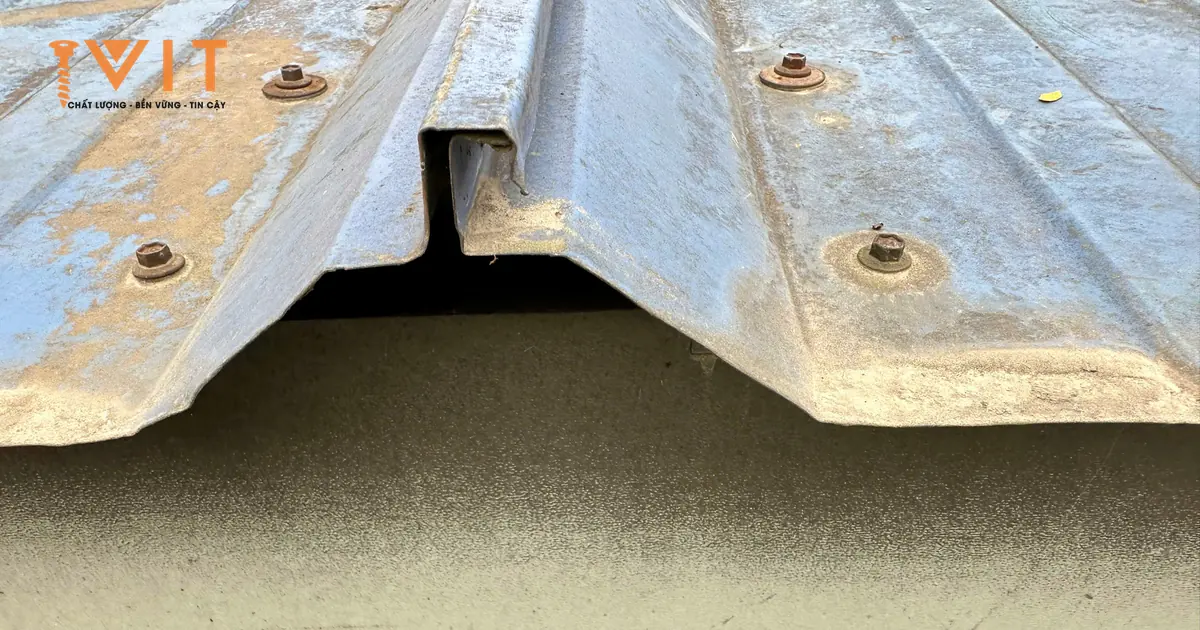

Trên một mái hoặc một mảng vách tôn có hai họ mối liên kết khác nhau. Họ thứ nhất là tôn xuống xà gồ, do vít bắn tôn ren đơn Ø5.5 × L mm hoặc ren kép 6.3/5.5 × L mm — ren trên đường kính Ø6.3 mm, ren dưới Ø5.5 mm, chiều dài L mm — đảm nhận, truyền tải trọng gió và tự trọng của tấm tôn xuống kết cấu. Họ thứ hai là tôn với tôn tại phần hai tấm gối lên nhau, do vít khâu tôn đảm nhận, giữ hai mép khít nhau và chặn gió lùa qua khe.
Vít khâu tôn Ø6.5×20mm được thiết kế cho đúng họ thứ hai. Mũi #1 Point có chiều dài mũi 5,00–6,50 mm và đường kính mũi Ø4,06–4,21 mm, thuộc nhóm mũi dành cho thép mỏng với mức tham chiếu chung 1,0–1,5 mm; riêng dòng này theo kiểm nghiệm khoan được thép dày 3,0 mm. Chiều dài thân 20 mm đủ xuyên hai lớp tôn dày khoảng 0,5 mm mỗi lớp và còn ren để bám, nhưng không đủ để đi qua đệm, qua tôn rồi bám tiếp vào xà gồ.

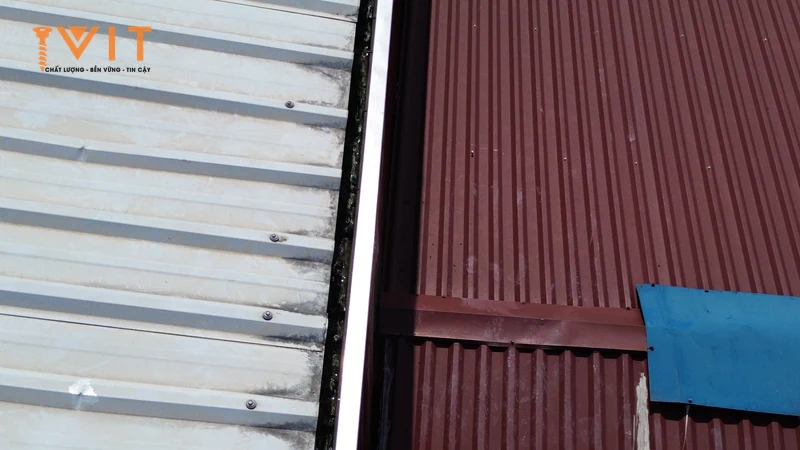

Việc chính của quy cách này là khâu nối hai tấm tôn vách. Ngoài mép tôn vách, vít còn dùng cho các liên kết vật liệu mỏng khác: khâu máng thoát nước bằng tôn và bằng inox, cố định phụ kiện sườn, xối, úp nóc mái tôn và máng nước. Vị trí lắp phổ biến là mép tôn với tôn vách, và bắt tại sống dương khi cố định phụ kiện sườn, xối, nóc.

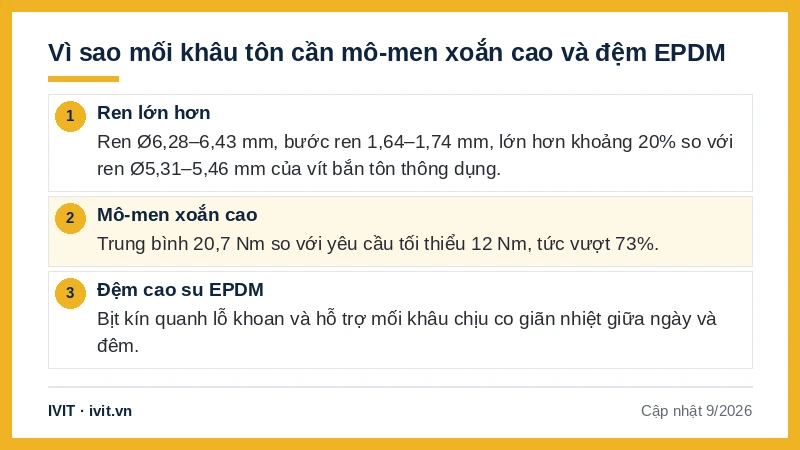

Vì sao mối khâu tôn cần mô-men xoắn cao và đệm EPDM
Mối nối tôn với tôn làm việc trong điều kiện khác hẳn mối nối tôn với thép. Hai tấm tôn mỏng không có khối lượng thép dày để ren bám vào, nên toàn bộ lực giữ đến từ số vòng ren ăn qua hai lớp tôn và từ lực ép của đầu vít. Đó là lý do quy cách này dùng ren đường kính Ø6,28–6,43 mm với bước ren 1,64–1,74 mm, lớn hơn khoảng 20% so với ren Ø5,31–5,46 mm của vít bắn tôn thông dụng.
Mô-men xoắn là chỉ tiêu thứ hai. Theo báo cáo kiểm nghiệm của phòng lab Sheh Fung Đài Loan đạt chứng nhận A2LA, quy cách này đạt mô-men xoắn trung bình 20,7 Nm so với yêu cầu tối thiểu 12 Nm, tức vượt 73%. Mô-men xoắn và độ cứng nằm trong phạm vi được A2LA công nhận; riêng chỉ tiêu tốc độ khoan là hạng mục tham chiếu nằm ngoài phạm vi đó.
Con số đó cao hơn hẳn mức đo thực 15,2–15,3 Nm ghi nhận trên các dòng vít bắn tôn ren đơn và ren kép cùng hãng, và nó cần thiết vì thợ phải siết đủ chặt để hai mép tôn ép khít mà thân vít không bị xoắn đứt.
Yếu tố thứ ba là co giãn nhiệt. Mái tôn giãn nở giữa ngày và đêm, nên mối khâu chịu chuyển vị trượt lặp đi lặp lại. Đệm cao su EPDM dưới đầu vít bịt kín quanh lỗ khoan và hỗ trợ mối khâu chịu co giãn nhiệt giữa ngày và đêm. Cùng báo cáo trên ghi nhận độ cứng bề mặt 655 HV so với yêu cầu tối thiểu 620 HV, độ cứng lõi 419 HV so với yêu cầu tối đa 450 HV, và mẫu thử uốn 10 độ không gãy.
Bảng thông số vít khâu tôn Ø6.5×20mm
Bảng dưới tổng hợp thông số của vít khâu tôn Ø6.5×20mm theo bản vẽ kỹ thuật và báo cáo kiểm nghiệm, dùng để đối chiếu khi nhận hàng hoặc lập hồ sơ vật tư.

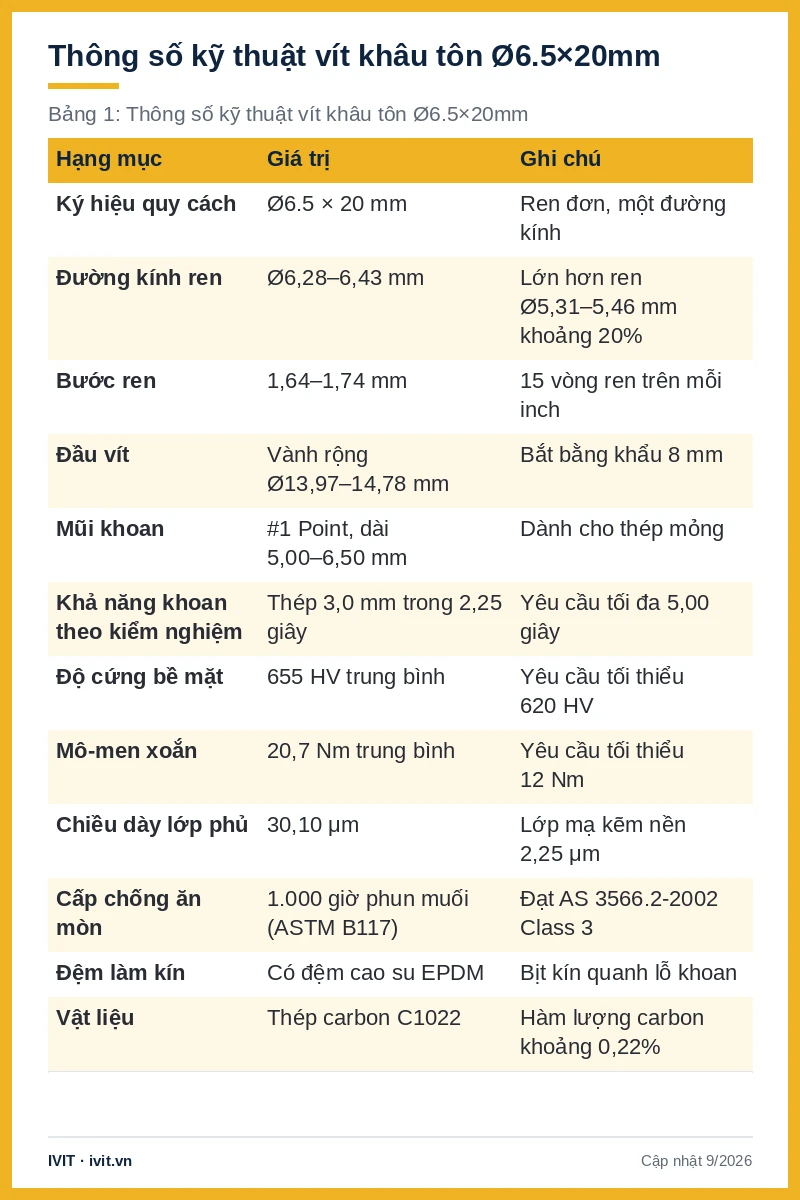

Bảng 1: Thông số kỹ thuật vít khâu tôn Ø6.5×20mm
| Hạng mục | Giá trị | Ghi chú |
|---|---|---|
| Ký hiệu quy cách | Ø6.5 × 20 mm | Ren đơn, một đường kính |
| Đường kính ren | Ø6,28–6,43 mm | Lớn hơn ren Ø5,31–5,46 mm khoảng 20% |
| Bước ren | 1,64–1,74 mm | 15 vòng ren trên mỗi inch |
| Đầu vít | Vành rộng Ø13,97–14,78 mm | Bắt bằng khẩu 8 mm |
| Mũi khoan | #1 Point, dài 5,00–6,50 mm | Dành cho thép mỏng |
| Khả năng khoan theo kiểm nghiệm | Thép 3,0 mm trong 2,25 giây | Yêu cầu tối đa 5,00 giây |
| Độ cứng bề mặt | 655 HV trung bình | Yêu cầu tối thiểu 620 HV |
| Mô-men xoắn | 20,7 Nm trung bình | Yêu cầu tối thiểu 12 Nm |
| Chiều dày lớp phủ | 30,10 μm | Lớp mạ kẽm nền 2,25 μm |
| Cấp chống ăn mòn | 1.000 giờ phun muối (ASTM B117) | Đạt AS 3566.2-2002 Class 3 |
| Đệm làm kín | Có đệm cao su EPDM | Bịt kín quanh lỗ khoan |
| Vật liệu | Thép carbon C1022 | Hàm lượng carbon khoảng 0,22% |
Điểm đáng chú ý trong bảng là bộ ba chỉ tiêu cơ tính đo cùng một mẫu: bề mặt 655 HV vượt yêu cầu tối thiểu 620 HV, lõi 419 HV nằm dưới ngưỡng tối đa 450 HV, và mẫu uốn 10 độ không gãy. Ba chỉ tiêu này được kiểm song song chứ không suy ra từ nhau.
Về chống ăn mòn, quy cách này dùng hệ phủ mạ kẽm nhiều lớp Kaitex màu xám bạc, chiều dày lớp phủ đo thực 30,10 μm với lớp mạ kẽm nền 2,25 μm ở mẫu kiểm nghiệm nêu trên. Bản tiêu chuẩn đạt 1.000 giờ phun muối theo ASTM B117 và cấp chống ăn mòn AS 3566.2-2002 Class 3.
Quy cách này cũng có bản 2.000 giờ phun muối cho công trình ven biển, theo quy tắc mọi dòng vít IVIT phân phối đều có phiên bản 2.000 giờ phun muối. Số giờ phun muối là kết quả thử nghiệm gia tốc dùng để so sánh giữa các lớp phủ, không phải số năm sử dụng ngoài trời.

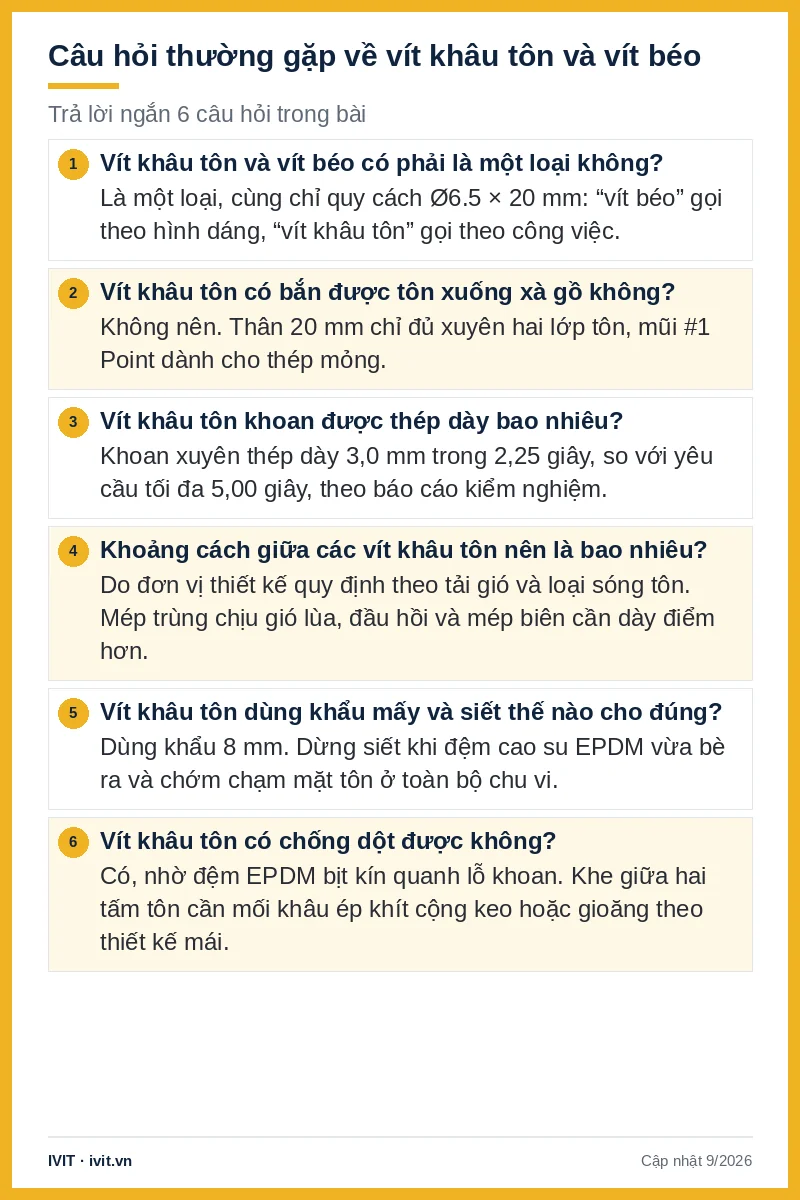

Câu hỏi thường gặp về vít khâu tôn và vít béo
Vít khâu tôn và vít béo có phải là một loại không?
Là một loại. “Vít béo” là tên gọi theo hình dáng vì đường kính ren Ø6,28–6,43 mm lớn hơn ren Ø5,31–5,46 mm của vít bắn tôn thường khoảng 20%, nhìn vào thấy thân mập hơn hẳn. “Vít khâu tôn” là tên gọi theo công việc, tức khâu nối hai tấm tôn ở phần trùng mép. Cả hai cùng chỉ quy cách Ø6.5 × 20 mm. Khi đặt hàng, nêu đúng một trong hai tên kèm số Ø6.5 × 20 mm là đủ để tránh nhầm với dòng vít bắn tôn ren đơn Ø5.5 mm.
Vít khâu tôn có bắn được tôn xuống xà gồ không?
Không nên. Chiều dài thân 20 mm chỉ đủ xuyên hai lớp tôn và giữ ren, không đủ để đi qua đệm, qua tấm tôn rồi còn bám chắc vào xà gồ thép. Mũi #1 Point cũng được thiết kế cho thép mỏng chứ không phải để khoan xà gồ dày. Muốn bắt tôn xuống xà gồ thì chọn theo loại mái: mái tôn một lớp 11 sóng và 9 sóng dùng vít ren đơn Ø5.5 × 40 hoặc 45 mm, mái sóng cao loại 7, 6 và 5 sóng dùng ren kép 6.3/5.5 × 50 hoặc 55 mm, còn mái panel dùng vít bắn tôn panel chọn theo chiều dày panel.
Vít khâu tôn khoan được thép dày bao nhiêu?
Theo báo cáo kiểm nghiệm của phòng lab Sheh Fung Đài Loan, quy cách này khoan xuyên thép dày 3,0 mm trong 2,25 giây, so với yêu cầu tối đa 5,00 giây, tức vượt 55%. Đây là con số cam kết theo hồ sơ kiểm nghiệm và là mức nên dùng khi tính toán cho quy cách này. Trong thực tế công việc thì mối khâu chỉ đi qua hai lớp tôn dày khoảng 1 mm tổng cộng, thấp hơn nhiều so với khả năng đó.
Khoảng cách giữa các vít khâu tôn nên là bao nhiêu?
Khoảng cách bắt vít do đơn vị thiết kế quy định theo tải gió của khu vực và loại sóng tôn, nên không có một con số dùng chung cho mọi công trình. Nguyên tắc chung là mép trùng chịu gió lùa cần dày điểm hơn mép khuất, và các vị trí đầu hồi, mép biên hứng gió mạnh hơn phần giữa. Mỗi mối khâu chỉ đi qua hai lớp tôn dày khoảng 1 mm tổng cộng nên lực giữ đến từ số điểm bắt chứ không từ chiều sâu ren.
Vít khâu tôn dùng khẩu mấy và siết thế nào cho đúng?
Dùng khẩu 8 mm vì kích thước hai cạnh đối của đầu lục giác nằm trong khoảng 7,78–7,92 mm, giống dải vít bắn tôn ren đơn nên thợ không phải đổi khẩu giữa chừng. Cách siết đúng là dừng ngay khi đệm cao su EPDM vừa bè ra và chớm chạm mặt tôn ở toàn bộ chu vi. Siết quá tay làm rách đệm và móp mặt tôn quanh đầu vít; siết non thì đệm chưa ép đủ và khe nối vẫn hở gió. Mô-men xoắn 20,7 Nm cho biên an toàn rộng nhưng không phải lý do để siết mạnh hơn cần thiết.
Vít khâu tôn có chống dột được không?
Có, nhờ đệm cao su EPDM dưới đầu vít bịt kín quanh lỗ khoan sau khi siết. Cần phân biệt hai việc: đệm chặn nước đi qua lỗ vít, còn việc chặn nước đi qua khe giữa hai tấm tôn là do mối khâu ép khít cộng với keo hoặc gioăng theo thiết kế mái. Vì thế mối khâu làm đúng phải đủ dày điểm để hai mép không vênh, chứ chỉ dựa vào đệm ở từng con vít thì chưa đủ kín cho mái diện tích lớn.
Kết luận và cách đặt đúng quy cách vít khâu tôn
Vít khâu tôn Ø6.5×20mm dùng để nối hai tấm tôn ở phần trùng mép, chủ yếu trên tôn vách, và cố định phụ kiện sườn, xối, úp nóc, máng nước. Ren Ø6,28–6,43 mm lớn hơn ren vít bắn tôn thường khoảng 20%, mô-men xoắn đo thực 20,7 Nm so với yêu cầu 12 Nm, mũi #1 Point khoan thép dày 3,0 mm trong 2,25 giây, lớp phủ đạt 1.000 giờ phun muối theo ASTM B117. Quy cách này không dùng để bắt tôn xuống xà gồ vì thân 20 mm quá ngắn cho việc đó. Hiện chỉ có chiều dài 20 mm, và có bản 2.000 giờ phun muối cho công trình ven biển.
Gửi thông tin loại tôn, chiều dài mép nối và danh mục phụ kiện mái tới hotline hoặc email của IVIT để được tính số lượng vít khâu tôn và nhận báo giá kèm CQ theo lô.
