Vít bắn úp nóc, xối, máng nước: chọn đúng để kín nước
Tóm tắt nhanh:
- Úp nóc, phụ kiện sườn, xối và máng nước là mối nối tôn với tôn, dùng vít khâu tôn Ø6.5 × 20 mm ren Ø6.28–6.43 mm, có đệm cao su EPDM.
- Mô-men xoắn đo thực 20.7 Nm (ngưỡng spec tối thiểu 12 Nm); đầu lục giác AF 7.78–7.92 mm dùng khẩu 8 mm.
- Lớp phủ đạt 1.000 giờ phun muối (ASTM B117), cấp AS 3566.2-2002 Class 3; phụ kiện sườn, xối, nóc bắt tại sống dương.
Vít bắn úp nóc, xối và máng nước là vít khâu tôn Ø6.5 × 20 mm của Sheh Fung Đài Loan — dòng vít liên kết tôn với tôn, có đệm cao su EPDM, mô-men xoắn đo thực 20.7 Nm và lớp phủ đạt 1.000 giờ phun muối (ASTM B117), do IVIT phân phối.
Điểm chung của các hạng mục này: tấm phụ kiện đè lên tấm tôn, giữ bằng mối nối tôn với tôn chứ không bắt xuống xà gồ, nên cần dòng vít riêng — thân ngắn 20 mm, ren to bám nền mỏng, đệm làm kín ngay tại đầu vít.
Vì sao úp nóc, xối và máng nước không dùng vít bắn tôn thường mà cần vít khâu tôn?
Mối nối ở sườn mái mỏng hơn nhiều so với mối nối xuống xà gồ. Vít đi qua tấm úp nóc hoặc tấm phụ kiện sườn rồi tới tấm tôn mái, mỗi lớp dày khoảng 0.5 mm, tổng chỉ khoảng 1 mm thép — phía dưới là khoảng trống thay vì xà gồ 3–4.5 mm. Toàn bộ lực giữ đến từ số vòng ren ăn qua hai lớp mỏng và lực ép của đầu vít.
Vít khâu tôn Ø6.5 × 20 mm được thiết kế cho đúng điều kiện đó. Ren Ø6.28–6.43 mm lớn hơn ren vít bắn tôn ren đơn khoảng 20% nên bám chắc hơn trên nền mỏng, còn mô-men xoắn đo thực trên báo cáo kiểm nghiệm đạt 20.7 Nm so với ngưỡng spec tối thiểu 12 Nm của chính dòng này — biên an toàn rộng để siết mối nối ép khít mà không đứt vít. Cấu tạo chi tiết và bảng thông số đầy đủ xem tại bài vít khâu tôn ở liên kết cuối bài.
Độ kín tại từng lỗ vít đến từ đệm cao su EPDM bịt kín khe quanh thân vít nhờ lực ép đàn hồi, cộng với đầu vành rộng Ø13.97–14.78 mm dàn lực ép đều lên đệm.
Bắn vít úp nóc, xối và máng nước thế nào cho kín ở từng hạng mục?

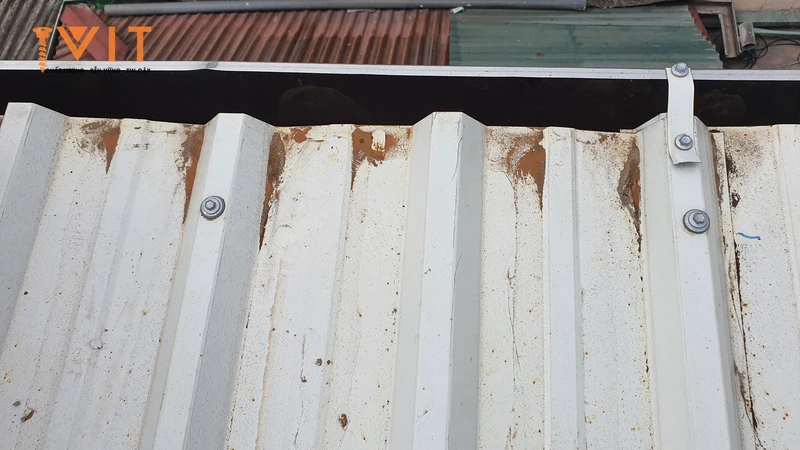

Nguyên tắc chung: với phụ kiện sườn, xối và nóc, bảng quy cách chỉ định bắt tại sống dương — vị trí cao của tấm tôn, nơi nước mưa không chảy qua liên tục — và dừng siết khi đệm cao su EPDM vừa ép kín mặt tôn mà tôn quanh chân vít còn phẳng. Đầu lục giác có AF 7.78–7.92 mm — AF là kích thước hai cạnh đối của đầu lục giác — nên bắt bằng khẩu 8 mm.

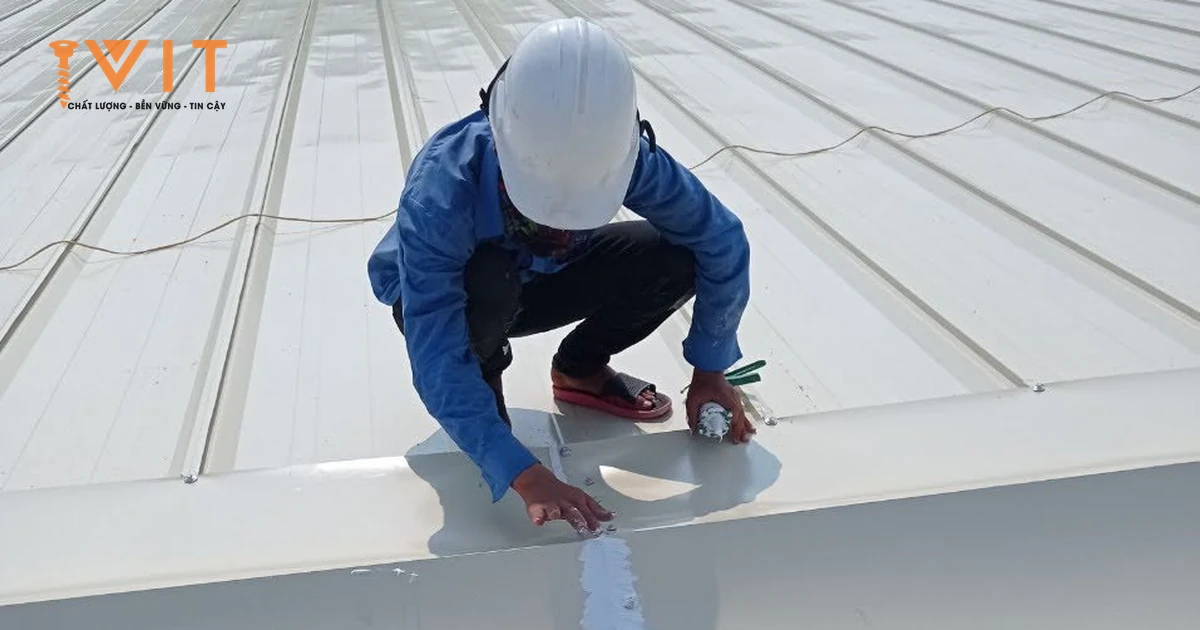

Úp nóc bắt vào sống dương hai bên đỉnh mái
Tấm úp nóc đè lên hàng tôn trên cùng của hai mái dốc, mỗi bên bắt một hàng vít Ø6.5 × 20 mm vào sống dương; vít xuyên hai lớp vật liệu tổng khoảng 1 mm, phần ren còn lại giữ mối nối ép chặt. Với úp nóc nhà xưởng chạy suốt đỉnh mái, đây là mối nối cần kín gió giữa các tấm nên từng điểm bắt đều cần đệm cao su EPDM ép kín.

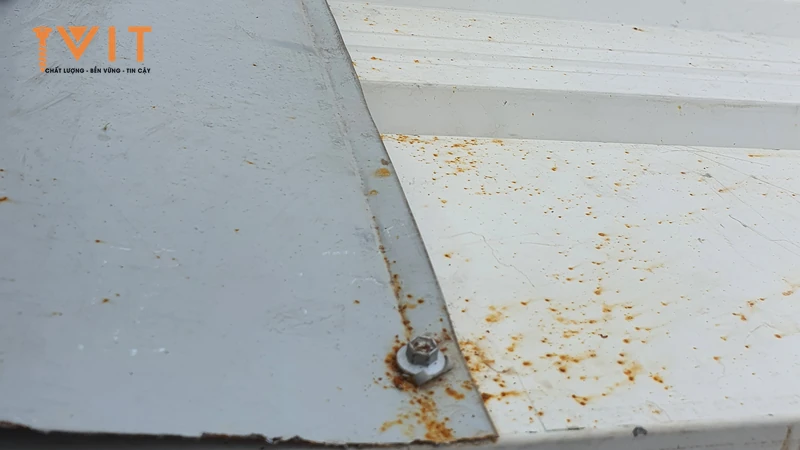

Phụ kiện sườn và xối bắt tại sống dương của tấm tôn
Phụ kiện sườn và xối bắt cùng một kiểu: vít đi qua tấm phụ kiện vào sống dương của tấm tôn bên dưới, đệm cao su EPDM ép kín từng lỗ vít trên mối nối dày tổng khoảng 1 mm.

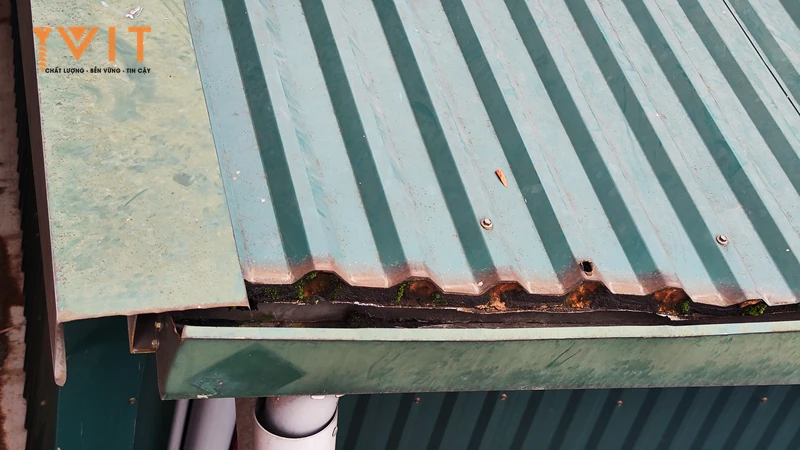

Máng nước: cố định vào mái và khâu thân máng là hai việc khác nhau
Máng nước dùng cùng quy cách vít cho hai việc: cố định máng vào mái tôn, và khâu nối các đoạn thân máng bằng tôn hoặc inox — hai lớp vật liệu mỏng, đúng phạm vi của mũi #1 Point. Quy tắc bắt tại sống dương chỉ áp dụng cho phụ kiện sườn, xối và nóc; mối khâu thân máng là mối ghép giữa hai đoạn máng, vị trí bắt theo chính mối ghép đó.
Khâu mép hai tấm tôn vách bằng cùng quy cách vít
Hai tấm tôn vách gối mép lên nhau được khâu bằng chính vít Ø6.5 × 20 mm tại mép trùng: mối khâu giữ hai mép khít chặn gió lùa, đệm cao su EPDM chặn nước tại từng lỗ vít.
Ba lỗi hay gặp khiến mối nối sườn mái bị hở
- Dùng vít bắn tôn ren đơn Ø5.5 × 40 và 45 mm để khâu mép. Hai size này sinh ra để xuyên tôn lợp mái xuống xà gồ; tại mối nối tôn với tôn không có xà gồ, thân dài không có chỗ bám, ren Ø5.31–5.46 mm nhỏ hơn nên giữ kém hơn trên nền mỏng.
- Siết quá tay làm bè đệm. Cao su lòi ra ngoài mép đầu vít hoặc mặt tôn lõm thành hõm đọng nước là dấu hiệu siết quá; đệm rách thì lỗ vít hết kín.
- Bắn vít vào đường nước chảy trong lòng máng. Đặt vít tại chỗ nước chảy qua liên tục khiến đầu vít và đệm ngâm nước thường xuyên.
Bảng chọn quy cách vít cho từng hạng mục sườn mái
Cả năm hạng mục dưới đây dùng chung một quy cách vít, khác nhau ở vị trí bắt và lớp vật liệu vít xuyên qua.

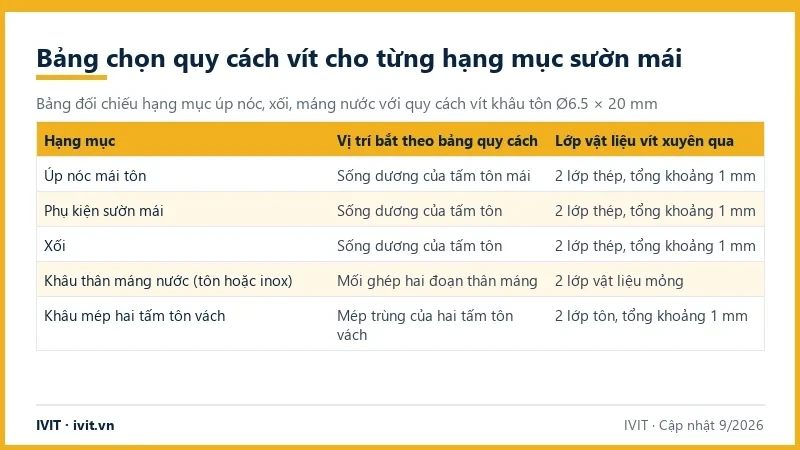

Bảng 1: Hạng mục sườn mái và vị trí bắt vít khâu tôn tương ứng
Bảng dưới đối chiếu từng hạng mục với vị trí bắt theo bảng quy cách và lớp vật liệu vít Ø6.5 × 20 mm xuyên qua.
| Hạng mục | Vị trí bắt theo bảng quy cách | Lớp vật liệu vít xuyên qua |
|---|---|---|
| Úp nóc mái tôn | Sống dương của tấm tôn mái | 2 lớp thép, tổng khoảng 1 mm |
| Phụ kiện sườn mái | Sống dương của tấm tôn | 2 lớp thép, tổng khoảng 1 mm |
| Xối | Sống dương của tấm tôn | 2 lớp thép, tổng khoảng 1 mm |
| Khâu thân máng nước (tôn hoặc inox) | Mối ghép hai đoạn thân máng | 2 lớp vật liệu mỏng |
| Khâu mép hai tấm tôn vách | Mép trùng của hai tấm tôn vách | 2 lớp tôn, tổng khoảng 1 mm |
Chung cho cả năm hạng mục: quy cách vít Ø6.5 × 20 mm, có đệm cao su EPDM. Cả năm hạng mục đều không dùng để bắn tôn mái xuống xà gồ vì thân 20 mm quá ngắn — tôn mái một lớp 11 sóng và 9 sóng dùng vít bắn tôn ren đơn Ø5.5 × 40 hoặc 45 mm; các hệ mái khác chọn theo bài vật tư mái tôn ở liên kết cuối bài.
Về chống ăn mòn, quy cách Ø6.5 × 20 mm dùng hệ phủ mạ kẽm nhiều lớp Kaitex màu xám bạc, đạt 1.000 giờ phun muối theo ASTM B117 và cấp AS 3566.2-2002 Class 3. Số giờ phun muối là kết quả thử nghiệm ăn mòn gia tốc dùng để so sánh giữa các lớp phủ, không phải số năm sử dụng thực tế.
Câu hỏi thường gặp về vít bắn úp nóc, xối và máng nước
Vít bắn úp nóc là loại vít gì và khác gì vít bắn tôn lợp mái?
Vít bắn úp nóc là vít khâu tôn Ø6.5 × 20 mm do Sheh Fung Đài Loan sản xuất — dòng vít chuyên liên kết tôn với tôn, thợ quen gọi là vít béo. Vít bắn tôn lợp mái xuyên tấm tôn xuống xà gồ thép nên cần thân dài; vít úp nóc chỉ đi qua hai lớp vật liệu mỏng tổng khoảng 1 mm nên thân 20 mm là đủ. Bù lại, ren to hơn — Ø6.28–6.43 mm — để giữ chắc trên nền mỏng không có xà gồ đỡ.
Bắn vít úp nóc và phụ kiện sườn vào sống dương hay vị trí thấp của sóng tôn?
Bắt vào sống dương. Bảng quy cách ghi vị trí lắp cho phụ kiện sườn, xối, nóc là sống dương — điểm cao của tấm tôn, nơi nước mưa không chảy qua liên tục nên đầu vít và đệm cao su EPDM ít phải ngâm nước. Bắn vào vị trí thấp của sóng đồng nghĩa đặt lỗ vít ngay đường nước, mọi sai sót nhỏ về lực siết đều thành điểm thấm.
Máng nước inox có dùng chung vít khâu tôn với máng tôn không?
Có. Theo bảng quy cách, vít khâu tôn Ø6.5 × 20 mm dùng khâu máng thoát nước bằng tôn và máng bằng inox — cả hai đều là vật liệu mỏng đúng phạm vi của mũi #1 Point. Theo báo cáo kiểm nghiệm, mũi này khoan xuyên thép dày 3.0 mm trong 2.25 giây so với yêu cầu tối đa 5.00 giây, trong khi thành máng mỏng hơn mức đó nhiều.
Dùng vít bắn tôn ren đơn Ø5.5 để khâu mép tôn được không?
Không nên. Vít bắn tôn ren đơn Ø5.5 × 40 và 45 mm được thiết kế để xuyên tấm tôn lợp mái rồi bám vào xà gồ thép; tại mối nối tôn với tôn không có xà gồ, phần thân dài không có chỗ bám thêm. Quan trọng hơn, ren Ø5.31–5.46 mm nhỏ hơn ren Ø6.28–6.43 mm của vít khâu tôn nên giữ kém hơn trên hai lớp tôn tổng khoảng 1 mm, mối khâu dễ lỏng khi tấm tôn co giãn nhiệt.
Khâu mép tôn ở chân tường và đỉnh mái dùng vít gì?
Dùng chính vít khâu tôn Ø6.5 × 20 mm. Theo bảng quy cách, khâu mép tôn ở vị trí chân tường và đỉnh mái là một ứng dụng của dòng này, cùng nhóm với cố định mép tôn co giãn nhiệt giữa ngày và đêm. Mối nối tại đây vẫn là tôn với tôn, hai lớp vật liệu tổng khoảng 1 mm, nên nguyên tắc không đổi: đệm cao su EPDM ép kín từng lỗ vít, dừng siết khi mặt tôn quanh chân vít còn phẳng. Mép tôn tại đỉnh mái nằm cạnh tấm úp nóc, dùng chung một quy cách nên thợ không phải đổi vít giữa chừng.
Vít khâu tôn Ø6.5 × 20 mm có bản chống ăn mòn cao hơn cho vùng ven biển không?
Có. Ngoài bản tiêu chuẩn 1.000 giờ phun muối (ASTM B117) đạt AS 3566.2-2002 Class 3, quy cách này đặt được bản 2000h phun muối theo lô như mọi dòng vít IVIT phân phối. Mỗi lô 2000h phun muối được Sheh Fung kiểm nghiệm và phát hành CQ riêng từ phòng lab đạt chứng nhận A2LA trước khi giao. Phụ kiện sườn mái ven biển có đầu vít lộ ngoài hơi muối nên ưu tiên bản 2000h phun muối.
Kết luận: một quy cách vít cho toàn bộ phụ kiện sườn mái
Úp nóc, phụ kiện sườn, xối, máng nước và mép hai tấm tôn đều là mối nối tôn với tôn, dùng chung vít khâu tôn Ø6.5 × 20 mm có đệm cao su EPDM.
Ren Ø6.28–6.43 mm giữ chắc trên nền mỏng khoảng 1 mm, mô-men xoắn đo thực 20.7 Nm cho biên siết an toàn so với ngưỡng spec tối thiểu 12 Nm, lớp phủ đạt 1.000 giờ phun muối (ASTM B117) cấp AS 3566.2-2002 Class 3. Vị trí bắt chuẩn cho phụ kiện sườn, xối và nóc là sống dương; tín hiệu dừng siết là đệm vừa ép kín trong khi mặt tôn còn phẳng. Liên hệ IVIT qua hotline 0865 21 21 51 để được tư vấn quy cách và báo giá vít khâu tôn cho hạng mục sườn mái của công trình.
Bài viết bởi Đội ngũ kỹ thuật IVIT — nhà phân phối vít Sheh Fung (Đài Loan) tại Việt Nam.
