Lớp phủ chống ăn mòn vít: hệ 4 lớp hoạt động ra sao

Tóm tắt nhanh:

• Lớp phủ chống ăn mòn của vít bắn tôn gồm 4 lớp chồng nhau: mạ kẽm, crôm hóa dày 1–2 μm, nano-sealing và phủ ngoài.
• Tổng chiều dày hệ phủ dao động 11–70 μm tùy cấp bền, tương ứng 500 tới 2.000 giờ phun muối theo ASTM B117.
• Lớp crôm hóa giữ nguyên 1–2 μm ở cả năm cấp, còn lớp nano-sealing tăng từ 3–5 μm lên 10–15 μm ở cấp cao nhất.

Lớp phủ chống ăn mòn của vít bắn tôn là hệ bốn lớp chồng lên nhau trên nền thép: lớp mạ kẽm, lớp crôm hóa, lớp nano-sealing và lớp phủ ngoài. Tổng chiều dày dao động 11–70 μm tùy cấp bền, tương ứng 500 tới 2.000 giờ phun muối theo ASTM B117.

Nhiều người hình dung mạ vít là một thao tác duy nhất — nhúng con vít vào bể kẽm rồi lấy ra. Cách hình dung đó đúng với vít mạ kẽm điện phân giá rẻ, loại chỉ đạt 24–36 giờ phun muối. Hệ phủ bốn lớp trong bài — công nghệ Kaitex của hãng vít Sheh Fung (Đài Loan) do IVIT phân phối — hoạt động theo nguyên tắc khác: mỗi lớp giải quyết một cơ chế hỏng riêng, và bỏ bất kỳ lớp nào cũng làm sập cả chuỗi.

Lớp phủ chống ăn mòn của vít gồm những lớp nào

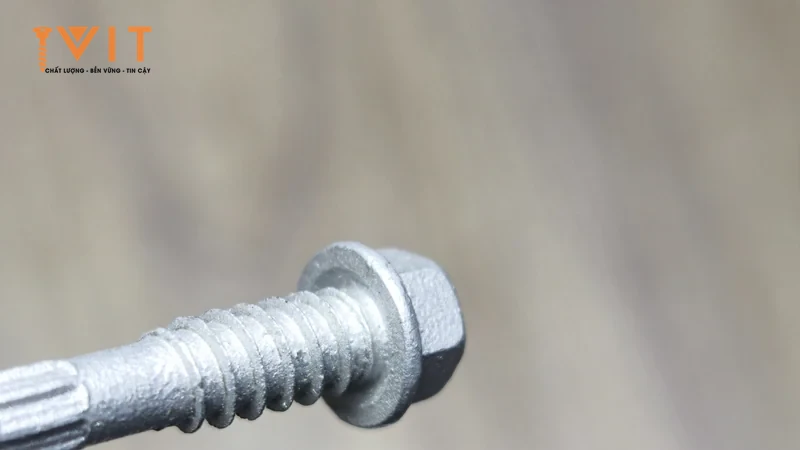

Đếm từ nền thép ra ngoài, hệ phủ có bốn lớp. Nền là thép carbon đã tôi cứng, hoặc thép không gỉ với các dòng chuyên dụng. Lớp 1 là lớp mạ kẽm (galvanized layer). Lớp 2 là lớp crôm hóa (chromate layer). Lớp 3 là lớp nano-sealing. Lớp 4 ngoài cùng là lớp phủ màu (top coating), pha được theo mã màu Pantone hoặc vân gỗ để khớp màu mái.

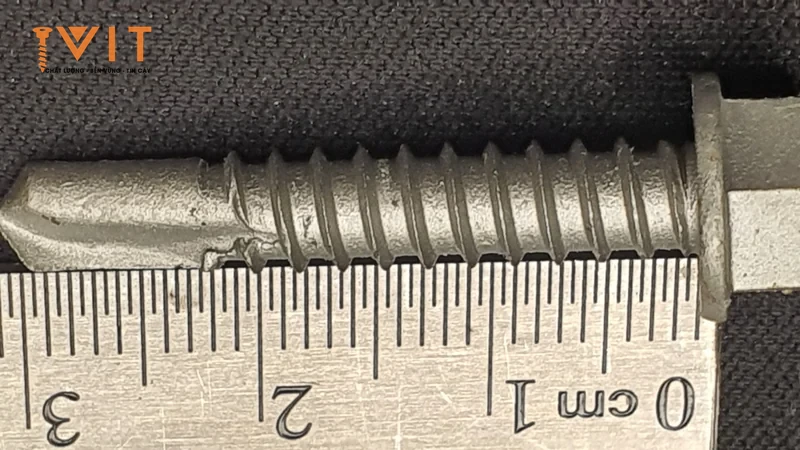

Bốn lớp này không phủ bằng cách phun như sơn. Phương pháp dùng là nhúng và ly tâm (dip & spin coating): con vít được nhúng ngập vào dung dịch phủ, sau đó quay ly tâm để văng hết phần dư. Bước ly tâm quan trọng vì con vít có rãnh ren sâu và hốc đầu lục giác — nếu dung dịch đọng lại trong rãnh, lớp phủ sẽ dày không đều, làm ren kẹt khi bắt và làm khẩu bắn không ăn khớp.

Hệ phủ này áp dụng được cho cả nền thép carbon lẫn nền thép không gỉ. Với vít inox, lớp phủ đóng vai trò bổ sung chứ không thay thế khả năng chống ăn mòn vốn có của vật liệu nền. Bản thân công nghệ lớp phủ đã được cấp bằng sáng chế; phần ren và hình dạng mũi khoan là thiết kế riêng, không nằm trong phạm vi bằng sáng chế đó.

Từng lớp làm nhiệm vụ gì và vì sao không bỏ được lớp nào

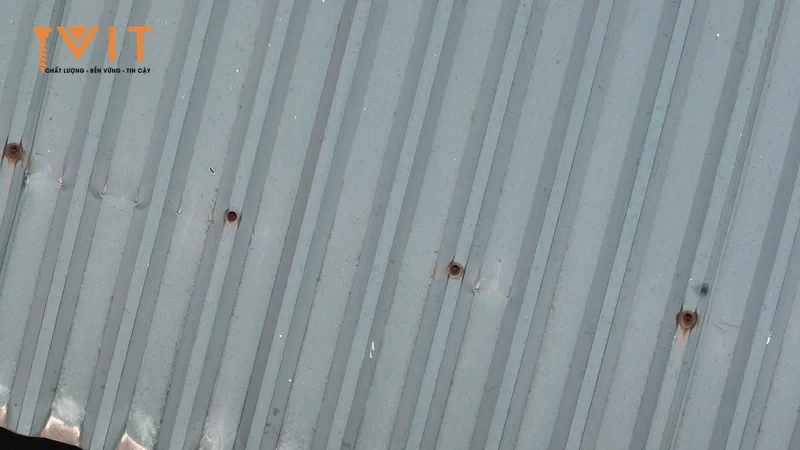

Lớp mạ kẽm bảo vệ theo cơ chế hy sinh. Kẽm có điện thế ăn mòn âm hơn thép, nên khi lớp phủ bị xước tới nền, kẽm bị ăn mòn trước và thép bên dưới được giữ nguyên trong một khoảng thời gian. Đây là lớp duy nhất trong hệ có khả năng bảo vệ vết xước; các lớp còn lại chỉ bảo vệ khi còn nguyên vẹn. Chiều dày lớp này đi từ 3–8 μm ở cấp thấp nhất lên 6–15 μm ở hai cấp cao nhất.

Lớp crôm hóa nằm ngay trên lớp kẽm, dày 1–2 μm ở cả năm cấp. Nhiệm vụ của nó là làm chậm tốc độ ăn mòn của chính lớp kẽm bằng cách tạo màng chuyển hóa hóa học trên bề mặt kẽm. Đây cũng là lớp liên quan tới tuân thủ môi trường: bản dùng crôm hóa trị ba hoặc bản không chứa crôm đáp ứng yêu cầu RoHS, khác với crôm hóa trị sáu vốn bị hạn chế ở nhiều thị trường.

Lớp nano-sealing là lớp tạo ra khác biệt lớn nhất giữa các cấp bền. Bề mặt lớp phủ ở thang micromet không phẳng tuyệt đối mà có vi lỗ; nước và ion clorua đi qua các vi lỗ này để tới lớp kẽm. Lớp nano-sealing bịt các vi lỗ đó. Cấp 500 giờ phun muối không có lớp này. Ở mốc 1.000 giờ phun muối, lớp nano-sealing hoặc không có hoặc dày 3–5 μm; cấp trung gian 1.500 giờ phun muối có 4–10 μm; cấp 2.000 giờ phun muối có 10–15 μm — gấp khoảng ba lần cấu hình 3–5 μm.

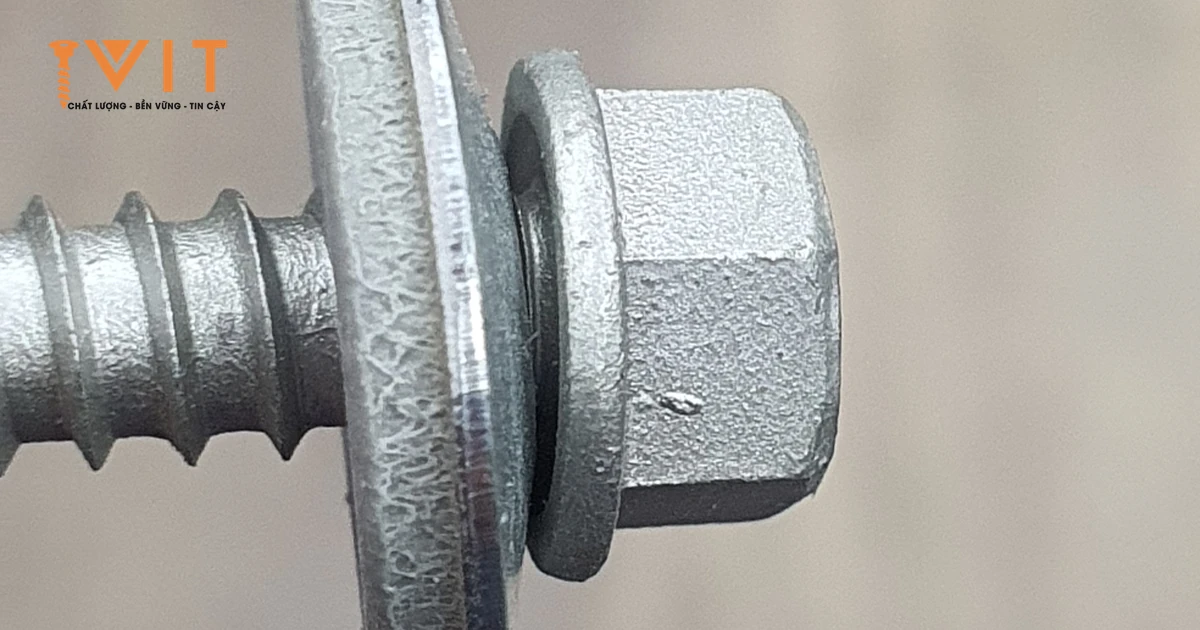

Lớp phủ ngoài dày nhất trong hệ, từ 7–15 μm tới 15–38 μm, và đảm nhiệm ba việc cùng lúc: chắn vật lý cho các lớp bên dưới, tạo màu theo yêu cầu công trình, và giảm ma sát khi bắt vít. Màu nằm ở lớp này nên chọn màu không làm thay đổi cấp bền. Khả năng chịu tia UV là tùy chọn thêm, cần nêu khi đặt hàng nếu công trình yêu cầu giữ màu lâu dài.

Bảng chiều dày từng lớp phủ theo ba mốc giờ phun muối

Bảng dưới đối chiếu chiều dày từng lớp phủ ở ba mốc giờ phun muối, kèm tổng chiều dày, số giờ phun muối theo ASTM B117 và số chu kỳ Kesternich theo DIN 50018 — dùng để thấy lớp nào tăng theo cấp và lớp nào giữ nguyên.

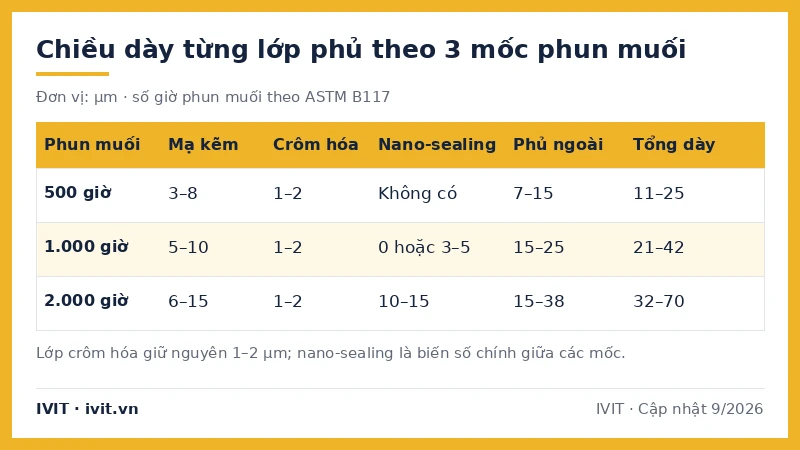

Bảng 1: Chiều dày từng lớp phủ theo ba mốc giờ phun muối, tính bằng μm

Cấp bền	Lớp 1 mạ kẽm	Lớp 2 crôm hóa	Lớp 3 nano-sealing	Lớp 4 phủ ngoài	Tổng dày	Phun muối (giờ)	Kesternich (chu kỳ)
Cấp thấp nhất	3–8	1–2	Không có	7–15	11–25	500	—
Cấp tiêu chuẩn	5–10	1–2	Không có hoặc 3–5	15–25	21–42	1.000	10–15
Cấp cao nhất	6–15	1–2	10–15	15–38	32–70	2.000	20–25

Ngoài ba mốc trong bảng, hãng còn công bố một cấp trung gian đạt 1.500 giờ phun muối; hai mốc đặt hàng của các dòng vít IVIT phân phối là 1.000 giờ phun muối và 2.000 giờ phun muối, nên bảng chỉ liệt kê các mốc đặt được.

Bảng cho thấy ba quy luật. Lớp crôm hóa giữ nguyên 1–2 μm ở mọi cấp, nghĩa là nó là điều kiện cần chứ không phải biến số điều chỉnh. Lớp mạ kẽm chỉ tăng từ 3–8 lên 6–15 μm, tức chưa tới gấp đôi trên toàn thang. Lớp nano-sealing đi từ không có lên 10–15 μm — đây mới là biến số chính tạo ra chênh lệch từ 500 lên 2.000 giờ phun muối.

Riêng mốc 1.000 giờ phun muối có hai cấu hình lớp phủ, và đó là chỗ cần đọc kỹ nhất. Hai cấu hình dùng cùng lớp mạ kẽm 5–10 μm, cùng lớp phủ ngoài 15–25 μm và cùng đạt 1.000 giờ phun muối; khác biệt duy nhất là một bên có lớp nano-sealing 3–5 μm, bên kia không có lớp này.

Thứ lớp nano-sealing thay đổi không phải số giờ phun muối mà là khả năng chịu khí lưu huỳnh và mưa axit — chỉ tiêu đo bằng phép thử Kesternich theo DIN 50018, ghi cho cả mốc 1.000 giờ phun muối ở dải 10–15 chu kỳ. Vì vậy với nhà xưởng cạnh khu hóa chất, câu cần hỏi là hệ phủ có lớp nano-sealing hay không, chứ không dừng ở con số giờ phun muối.

Hãng lưu ý chiều dày từng lớp có thể chênh nhẹ tùy kiểu vít, vì hình dạng đầu vít và độ sâu rãnh ren ảnh hưởng tới lượng dung dịch bám lại sau khi ly tâm. Đây là lý do nên đối chiếu chiều dày lớp phủ đo được ghi trên CQ của lô hàng thực tế thay vì chỉ đọc dải công bố. Các số giờ phun muối trong bảng là kết quả thử nghiệm ăn mòn gia tốc theo ASTM B117, dùng để so sánh giữa các cấp của hệ phủ, không phải tuổi thọ ngoài công trình.

Câu hỏi thường gặp về lớp phủ chống ăn mòn của vít

Lớp mạ kẽm và lớp phủ ngoài khác nhau thế nào?

Hai lớp bảo vệ theo hai cơ chế khác hẳn nhau. Lớp mạ kẽm bảo vệ bằng cách hy sinh: khi lớp phủ bị xước tới nền thép, kẽm bị ăn mòn thay cho thép nhờ điện thế ăn mòn âm hơn. Lớp phủ ngoài bảo vệ bằng cách chắn vật lý, tức chỉ có tác dụng khi còn nguyên vẹn; xước một đường là mất tác dụng tại chỗ đó. Vì vậy hai lớp không thay thế được cho nhau — lớp phủ ngoài dày tới 38 μm vẫn không bù được việc thiếu lớp kẽm bên dưới.

Bỏ lớp nano-sealing thì mất bao nhiêu giờ phun muối?

Không mất giờ phun muối nào. Ở mốc 1.000 giờ phun muối, hệ phủ có hai cấu hình cùng đạt 1.000 giờ theo ASTM B117: một cấu hình có lớp nano-sealing 3–5 μm, một cấu hình không có lớp này. Thứ mất đi khi bỏ lớp nano-sealing là khả năng chịu khí lưu huỳnh và mưa axit, tức chỉ tiêu đo bằng phép thử Kesternich theo DIN 50018 — ghi cho cả mốc 1.000 giờ phun muối ở dải 10–15 chu kỳ. Ở cấp cao nhất, lớp nano-sealing dày 10–15 μm mới là thứ kéo số giờ phun muối lên 2.000 giờ.

Lớp crôm hóa có đáp ứng yêu cầu môi trường không?

Có, với bản dùng crôm hóa trị ba hoặc bản không chứa crôm. Hai bản này đáp ứng yêu cầu RoHS, khác với crôm hóa trị sáu vốn bị hạn chế tại nhiều thị trường xuất khẩu. Ngoài RoHS, mẫu lớp phủ còn được SGS Đài Loan xác nhận không chứa PFAS trong hai đợt kiểm riêng biệt. Với công trình xuất khẩu hoặc nhà máy FDI có chính sách hóa chất nội bộ, nên nêu yêu cầu bản crôm hóa trị ba hoặc không crôm ngay khi đặt hàng để hồ sơ khớp ngay từ đầu.

Lớp phủ dày hơn có ảnh hưởng tới khẩu bắn vít không?

Không, vì kích thước đầu vít là thông số được kiểm soát và đo trên CQ theo tiêu chuẩn JIS B1071. Trên bản vẽ hai dòng có in kích thước cờ-lê — vít bắn tôn ren đơn Ø5.5 và vít khâu tôn Ø6.5 × 20 mm của Sheh Fung — kích thước ngang hai cạnh đối diện của đầu lục giác nằm trong khoảng 7,78–7,92 mm, ứng với khẩu 8 mm, và khoảng dung sai này đã tính cả phần lớp phủ. Bước ly tâm sau khi nhúng chính là để loại phần dung dịch dư đọng ở hốc đầu vít và rãnh ren, giữ kích thước nằm trong dung sai.

Chọn màu lớp phủ ngoài có làm giảm khả năng chống ăn mòn không?

Không. Màu nằm ở lớp phủ ngoài cùng và pha được theo mã màu Pantone hoặc vân gỗ để khớp màu mái, trong khi khả năng chống ăn mòn đến từ toàn bộ hệ bốn lớp. Cùng một màu có thể xuất ở cấp 500 giờ phun muối hoặc cấp 2.000 giờ phun muối. Điểm cần nêu riêng là khả năng chịu tia cực tím: đây là tùy chọn bổ sung chứ không mặc định, nên nếu công trình cần giữ màu lâu dưới nắng thì phải yêu cầu ngay khi đặt hàng thay vì giả định lớp phủ màu nào cũng chịu UV.

Vít inox có cần lớp phủ chống ăn mòn không?

Hệ phủ này áp dụng được cho cả nền thép carbon và nền thép không gỉ nhưng vai trò khác nhau. Với thép carbon, lớp phủ là toàn bộ khả năng chống ăn mòn. Với inox, khả năng chống ăn mòn đã nằm sẵn trong vật liệu nền và đo bằng chỉ số kháng rỗ PRE — inox 304 có PRE 18,4, inox 316 có PRE 23,3, inox 316L có PRE 24,3 kèm 1.896 giờ phun muối. Lớp phủ khi đó đóng vai trò bổ sung và tạo màu, không phải lớp bảo vệ chính.

Kết luận và cách chọn cấp lớp phủ

Lớp phủ chống ăn mòn của vít bắn tôn là hệ bốn lớp: mạ kẽm bảo vệ hy sinh, crôm hóa làm chậm ăn mòn kẽm, nano-sealing bịt vi lỗ và lớp phủ ngoài chắn vật lý kiêm tạo màu. Tổng chiều dày đi từ 11–25 μm ở cấp 500 giờ phun muối tới 32–70 μm ở cấp 2.000 giờ phun muối. Biến số chính giữa các cấp là lớp nano-sealing, đi từ không có lên 10–15 μm; lớp crôm hóa giữ nguyên 1–2 μm ở mọi cấp.

Cách phủ dùng nhúng và ly tâm để lớp phủ đều trong rãnh ren mà không làm sai kích thước đầu vít. Chiều dày thực tế của lô hàng nên đối chiếu trên CQ thay vì chỉ đọc dải công bố.

Mô tả môi trường công trình và màu mái mong muốn tới hotline hoặc email của IVIT để được tư vấn cấp lớp phủ phù hợp và nhận báo giá kèm CQ theo lô.

• → vít 2000h phun muối — hiểu đúng cấp bền chống rỉ
• → bảng tra quy cách vít 2000h phun muối
• → chứng chỉ CQ vít bắn tôn cho dự án FDI
• → vít bắn tôn cho nhà ven biển
• → vít bắn tôn tự khoan — tổng quan các dòng

Cập nhật: tháng 9/2026.

Bài viết bởi Đội ngũ kỹ thuật IVIT — nhà phân phối vít Sheh Fung (Đài Loan) tại Việt Nam.

Thông tin liên hệ IVIT

• Công ty TNHH IVIT
• Địa chỉ giao dịch: số 175A đường C Thủy Nguyên – Khu đô thị Ecopark – xã Phụng Công – Hưng Yên
• Hotline: 0865 21 21 51
• Email: ivitvn2024@gmail.com
• Thời gian làm việc: 8:00 – 18:00 (Thứ Hai – Thứ Bảy)
