TPI và bước ren vít: chọn 14 TPI hay 24 TPI cho đúng
Tóm tắt nhanh:
- TPI là số vòng ren trên mỗi inch; bước ren tính bằng 25.4 chia cho TPI.
- Vít bắn tôn dùng 14 TPI, bước ren 1.81mm; vít sàn deck dùng 24 TPI, bước ren 1.06mm.
- Ký hiệu #12-14 nghĩa là cỡ đường kính #12 kết hợp thân ren 14 TPI.
TPI và bước ren vít là hai cách mô tả cùng một thông số: TPI là số vòng ren trên mỗi inch chiều dài thân vít, còn bước ren tính bằng 25.4 chia cho TPI. Vít bắn tôn dùng 14 TPI nên bước ren 1.81mm, còn vít sàn deck dùng ren máy mịn 24 TPI với bước ren 1.06mm. Bảng tra trong bài tổng hợp từ bản vẽ các dòng vít Sheh Fung Đài Loan do IVIT phân phối.
TPI là gì và cách tính bước ren từ chỉ số TPI

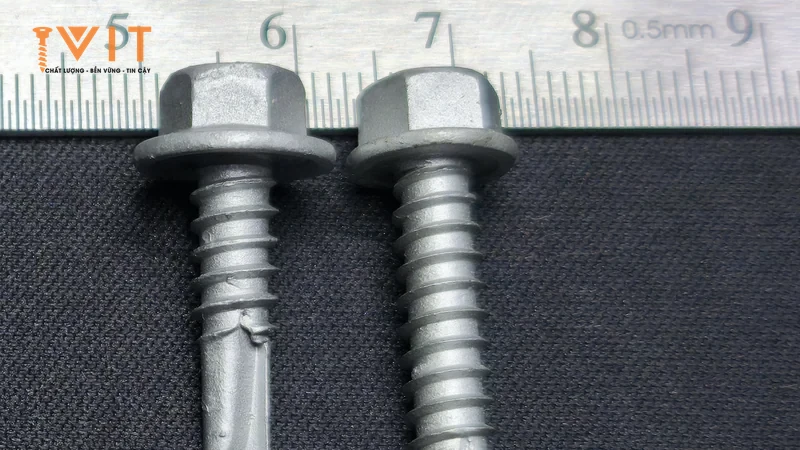

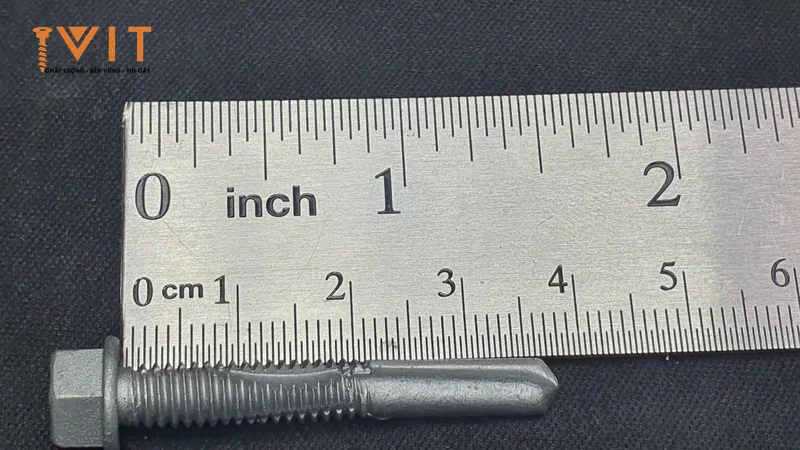

TPI viết tắt của “threads per inch” — số vòng ren đếm được trên một inch chiều dài thân vít. Một inch bằng 25.4mm, nên bước ren (khoảng cách giữa hai đỉnh ren liền nhau) tính bằng phép chia đơn giản: P = 25.4 ÷ TPI. Chỉ số TPI càng lớn thì ren càng mau, bước ren càng ngắn.
Phép tính này khớp với số đo trên bản vẽ kỹ thuật của từng dòng vít. Với vít bắn tôn 14 TPI, 25.4 chia 14 cho kết quả 1.814mm và bản vẽ ghi bước ren P = 1.81mm. Với vít sàn deck 24 TPI, 25.4 chia 24 cho 1.058mm và bản vẽ ghi P = 1.06mm. Vít đầu bằng cánh gió 16 TPI có bước ren tính ra 1.5875mm, bản vẽ ghi P = 1.59 ± 0.04mm. Ba lần đối chiếu đều khớp, nên khi cầm một bản vẽ trong tay bạn có thể kiểm chéo hai con số này để chắc mình đọc đúng dòng sản phẩm.
Cách gọi TPI thường đi kèm cỡ đường kính trong một ký hiệu ghép. Bản vẽ ghi “#12-14 × 20” nghĩa là cỡ đường kính #12 (đo thực Ø5.31–5.46mm) kết hợp thân ren 14 TPI, chiều dài 20mm. Tương tự, “#15-15 × 20” là cỡ #15 (đo thực Ø6.28–6.43mm) với ren 15 TPI của vít béo khâu tôn, còn “#10-24” là cỡ #10 với ren máy mịn 24 TPI. Số đứng trước dấu gạch là đường kính, số đứng sau là TPI — nhầm thứ tự là tra sai cả dòng sản phẩm.
Vì sao vít bắn tôn dùng 14 TPI còn vít sàn deck dùng 24 TPI
Chỉ số TPI được chọn theo vật liệu nền mà vít phải bám vào. Vít bắn tôn dùng ren thưa 14 TPI vì nó phải đi qua một chồng vật liệu không đồng nhất: lớp đệm cao su, tấm tôn mỏng rồi mới tới xà gồ thép có độ dày làm việc thông dụng 3–4.5mm. Ren thưa với bước 1.81mm khiến vít tiến sâu hơn sau mỗi vòng quay, đây là hệ quả trực tiếp của định nghĩa bước ren.

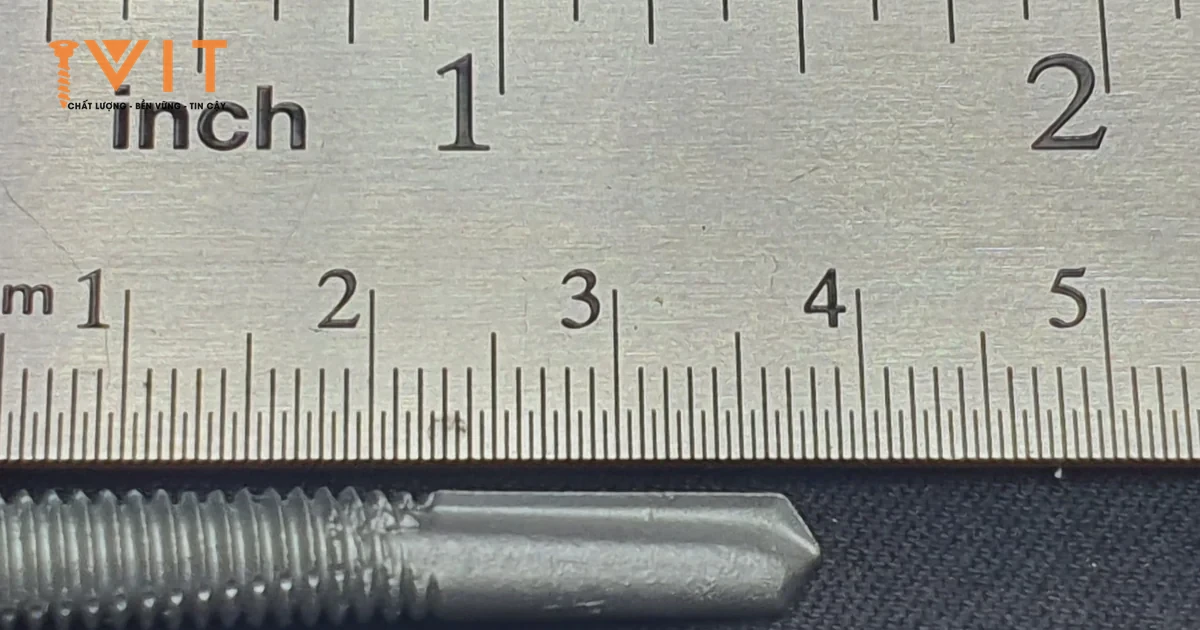

Vít sàn deck lại làm việc hoàn toàn trong thép kết cấu dày, phiếu kiểm nghiệm chất lượng ghi nhận khoan xuyên thép 12mm. Ở nền dày như vậy, ren máy mịn 24 TPI với bước 1.06mm tạo nhiều vòng ren ăn vào cùng một chiều sâu, giúp mối liên kết ổn định hơn dưới rung động của sàn thép. Thời gian khoan của dòng này cũng dài hơn hẳn: phiếu CQ ghi 15.92 giây khi khoan xuyên thép 12mm, so với 3.15–3.33 giây của vít bắn tôn trên thép 4.5mm — chênh lệch chủ yếu đến từ độ dày nền gấp gần ba lần.
Vít béo khâu tôn Ø6.5 × 20mm chọn 15 TPI, nằm giữa hai nhóm trên. Dòng này khâu hai tấm tôn với nhau ở phần trùng mép chứ không bắt vào xà gồ; nhiệm vụ của nó là giữ mối nối tôn với tôn kín gió, không tuột khi tôn co giãn nhiệt giữa ngày và đêm. Mô-men xoắn của dòng này đạt 20.7 Nm theo phiếu CQ, cao nhất trong các số đo mô-men xoắn ghi trong hồ sơ của vít Sheh Fung Đài Loan do IVIT phân phối.

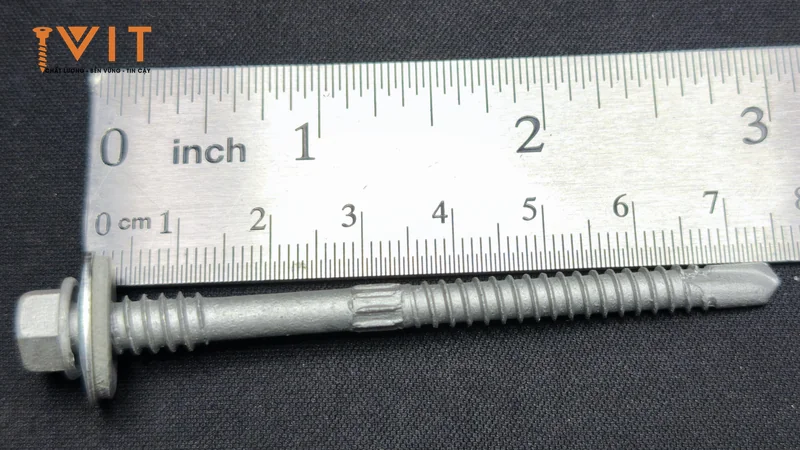

Vít bắn tôn ren kép là trường hợp đặc biệt vì có hai đoạn ren nhưng cùng một chỉ số TPI. Bản vẽ ghi ký hiệu ghép “#14-14 / #12-14”: ren trên cỡ #14 đo thực Ø6.10–6.25mm và ren dưới cỡ #12 đo thực Ø5.31–5.46mm, cả hai đều 14 TPI.
Ký hiệu bán hàng tương ứng là 6.3/5.5 × L mm, đọc là ren trên đường kính Ø6.3mm, ren dưới Ø5.5mm, dài L milimét. Giữa hai đoạn ren là một đoạn knurl 8 khía đường kính Ø5.0mm dài 5mm làm nhiệm vụ khoét rộng lỗ. Nói cách khác, thứ thay đổi giữa hai tầng ren là đường kính chứ không phải bước ren.
Bảng tra TPI, bước ren và dòng vít tương ứng
Bảng dưới tra chỉ số TPI của từng dòng vít IVIT phân phối, bước ren tính theo công thức 25.4 chia cho TPI, số đo ghi trên bản vẽ kỹ thuật và nền vật liệu mà dòng vít đó làm việc.

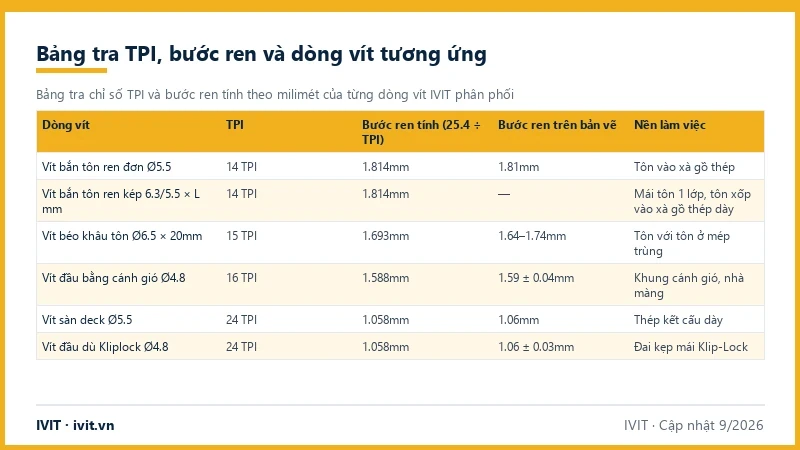

Bảng 1: TPI, bước ren tính toán và bước ren trên bản vẽ theo từng dòng vít
| Dòng vít | TPI | Bước ren tính (25.4 ÷ TPI) | Bước ren trên bản vẽ | Nền làm việc |
|---|---|---|---|---|
| Vít bắn tôn ren đơn Ø5.5 | 14 TPI | 1.814mm | 1.81mm | Tôn vào xà gồ thép |
| Vít bắn tôn ren kép 6.3/5.5 × L mm | 14 TPI | 1.814mm | — | Mái tôn 1 lớp, tôn xốp vào xà gồ thép dày |
| Vít béo khâu tôn Ø6.5 × 20mm | 15 TPI | 1.693mm | 1.64–1.74mm | Tôn với tôn ở mép trùng |
| Vít đầu bằng cánh gió Ø4.8 | 16 TPI | 1.588mm | 1.59 ± 0.04mm | Khung cánh gió, nhà màng |
| Vít sàn deck Ø5.5 | 24 TPI | 1.058mm | 1.06mm | Thép kết cấu dày |
| Vít đầu dù Kliplock Ø4.8 | 24 TPI | 1.058mm | 1.06 ± 0.03mm | Đai kẹp mái Klip-Lock |
Đọc bảng theo cột “nền làm việc” sẽ thấy cách phân nhóm: bốn dòng làm việc với tôn và vật liệu chồng lớp dùng ren thưa 14–16 TPI, còn hai dòng làm việc trong thép kết cấu dày và ở đai kẹp mái dùng ren máy mịn 24 TPI. Lưu ý vít đầu dù Ø4.8 tuy dùng 24 TPI nhưng nền làm việc lại mỏng, phiếu CQ chỉ ghi thép 2.5mm — nên đây là cách phân nhóm theo ứng dụng, không phải quy luật theo độ dày.
Câu hỏi thường gặp về TPI và bước ren vít
TPI trên vít nghĩa là gì?
TPI là viết tắt của “threads per inch”, tức số vòng ren đếm được trên một inch chiều dài thân vít. Vì một inch bằng 25.4mm, bước ren tính bằng 25.4 chia cho TPI. Chỉ số TPI càng lớn thì ren càng mau và bước ren càng ngắn: vít bắn tôn 14 TPI có bước ren 1.81mm, còn vít sàn deck 24 TPI có bước ren 1.06mm. TPI luôn được ghi trên bản vẽ kỹ thuật của sản phẩm, thường nằm trong ký hiệu ghép cùng cỡ đường kính.
Bước ren 1.81mm và 1.06mm khác nhau ra sao khi bắt vít?
Bước ren là quãng đường vít tiến sâu vào vật liệu sau mỗi vòng quay. Với bước 1.81mm của vít bắn tôn, vít đi nhanh qua lớp đệm cao su và tấm tôn rồi mới ăn vào xà gồ thép. Với bước 1.06mm của vít sàn deck, vít tiến chậm hơn nhưng tạo nhiều vòng ren hơn trên cùng một chiều sâu, phù hợp với thép kết cấu dày và môi trường có rung động. Chênh lệch này thể hiện rõ ở thời gian khoan trên phiếu CQ: khoảng 3.15–3.33 giây so với 15.92 giây.
Ký hiệu #12-14 trên bản vẽ vít đọc thế nào?
Số đứng trước dấu gạch là cỡ đường kính, số đứng sau là chỉ số TPI. Ký hiệu “#12-14 × 20” nghĩa là cỡ đường kính #12 — đo thực Ø5.31–5.46mm trên bản vẽ — kết hợp thân ren 14 TPI, chiều dài 20mm. Tương tự, “#15-15 × 20” là cỡ #15 đo thực Ø6.28–6.43mm với ren 15 TPI, còn “#10-24” là cỡ #10 với ren máy mịn 24 TPI. Đọc nhầm thứ tự hai con số sẽ tra sai cả dòng sản phẩm, nên luôn đối chiếu thêm đường kính đo thực ghi trên bản vẽ.
Ren thưa hay ren mịn bám chắc hơn?
Không có loại nào bám chắc hơn một cách tuyệt đối, vì lực bám phụ thuộc vào nền vật liệu. Ren mịn 24 TPI tạo nhiều vòng ăn khớp trên cùng chiều sâu nên hợp với thép kết cấu dày, nơi vật liệu đồng nhất và đủ cứng để giữ từng vòng ren. Ren thưa 14 TPI ăn nhanh và thoát phoi tốt hơn khi phải đi qua nhiều lớp vật liệu khác nhau như đệm cao su, tôn rồi xà gồ. Chọn sai chiều — dùng ren mịn cho tôn mỏng hoặc ren thưa cho thép dày — đều làm mối liên kết kém đi.
Vít bắn tôn ren kép có mấy chỉ số TPI?
Chỉ một chỉ số duy nhất là 14 TPI cho cả hai đoạn ren. Bản vẽ ghi ký hiệu ghép “#14-14 / #12-14”, trong đó ren trên là cỡ #14 đo thực Ø6.10–6.25mm và ren dưới là cỡ #12 đo thực Ø5.31–5.46mm, nhưng số TPI ở cả hai đều bằng 14.
Thứ thay đổi giữa hai tầng ren là đường kính chứ không phải bước ren, và giữa chúng có một đoạn knurl 8 khía đường kính Ø5.0mm dài 5mm để khoét rộng lỗ. Vì vậy ký hiệu bán hàng của dòng này viết là 6.3/5.5 × L mm — thiết kế ren kép tăng đường kính đặc trưng riêng của Sheh Fung Đài Loan.
Nên chọn chỉ số TPI nào cho vít bắt vào tôn mỏng?
Với các liên kết trên tôn mỏng và khung nhẹ, hai dòng thường dùng là vít đầu bằng cánh gió Ø4.8 với ren 16 TPI và vít đầu dù Ø4.8 với ren máy mịn 24 TPI. Size Ø4.8 × 13mm và Ø4.8 × 16mm của dòng 16 TPI dùng cho khung cánh gió cửa sổ nhà công nghiệp và nhà màng nông nghiệp; dòng 24 TPI dùng cho đai kẹp mái Klip-Lock, trong đó size Ø4.8 × 22mm mới là size dùng được cho Kliplock. Cả hai dòng có phiếu CQ ghi khoan xuyên thép 2.5mm, đủ cho nền mỏng nhưng không thay được vít bắn tôn trên xà gồ.
Kết luận: đọc TPI trước, chọn dòng vít sau
TPI và bước ren vít là hai cách diễn đạt cùng một thông số, nối với nhau bằng phép chia 25.4 cho TPI — và phép chia này khớp với số đo in trên bản vẽ ở cả bốn nhóm TPI trong bảng. Nguyên tắc chọn ngắn gọn: nền tôn và vật liệu chồng lớp dùng ren thưa 14–16 TPI, thép kết cấu dày và đai kẹp dùng ren máy mịn 24 TPI.
Khi đọc ký hiệu ghép trên bản vẽ, nhớ rằng số trước là cỡ đường kính và số sau mới là TPI. Liên hệ IVIT qua hotline 0865 21 21 51 để được tư vấn chọn đúng dòng ren theo nền vật liệu và nhận báo giá theo số lượng.
