Vít đầu dù mạ kẽm 4.8×22mm: Chuyên bắt đai kẹp Klip-Lock
| Hạng mục | 1000h phun muối | 2000h phun muối |
|---|---|---|
| Mức mạ | Class 3(1000h phun muối) | Class 4(2000h phun muối) |
| Ứng dụng | Vùng Đồng bằng, dân dụng | Ven biển, công nghiệp nặng |
| Chống ăn mòn | Tốt, rất cao | Rất tốt, cực cao |

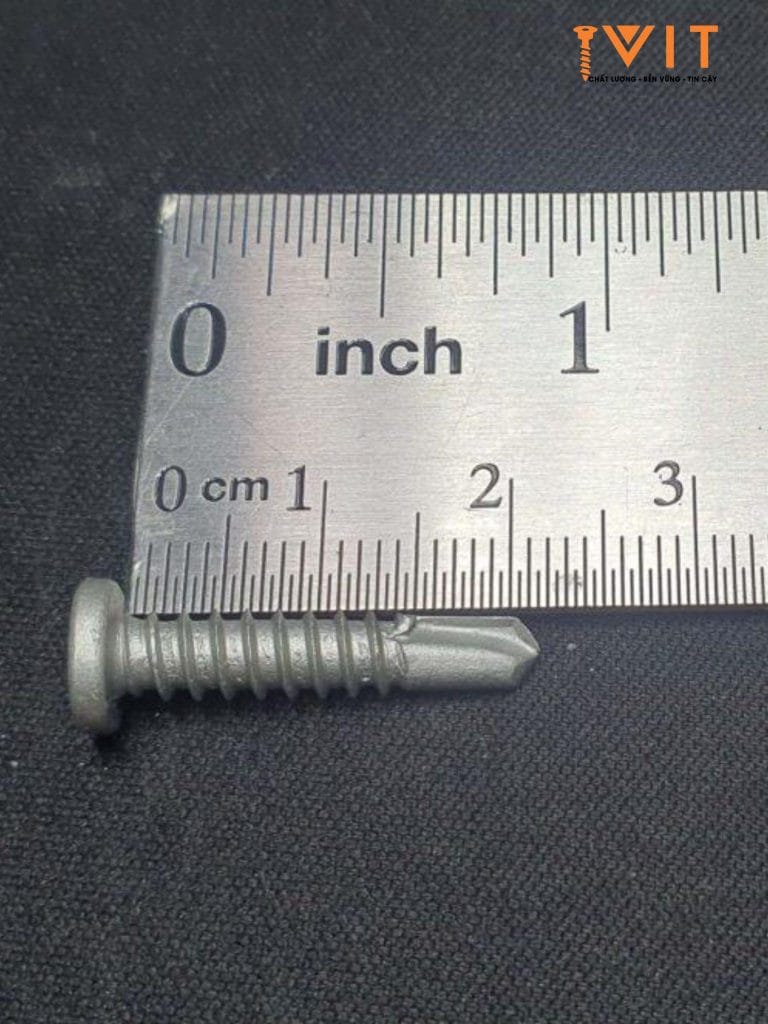

Vít liplock 4.8×22mm — tên đầy đủ là vít đầu dù mạ kẽm Ø4.8 × 22mm — là vít tự khoan đầu dù (truss head) chuyên dùng để bắt đai kẹp Klip-Lock vào xà gồ và lắp nhà màng nông nghiệp. Đường kính ren thực Ø4.8mm, chiều dài 22mm, ren máy mịn 24 TPI và mũi khoan #2 Point cho phép tự khoan xuyên thép tới 2.5mm mà không cần khoan mồi. Phần đầu dù vành rộng Ø10.00–10.92mm trải đều lực siết, giữ đai kẹp ép sát mặt xà gồ.
Lớp phủ mạ kẽm Kaitex Silver Gray của Sheh Fung Đài Loan đạt 1.000 giờ phun muối ASTM B117, cho khả năng chống rỉ bền cho công trình ngoài trời. Sản phẩm do IVIT — nhà phân phối Sheh Fung tại Việt Nam — cung cấp, có sẵn cả phiên bản 2000h phun muối cho công trình ven biển.
Tóm tắt nhanh:
- Chuyên bắt đai kẹp Klip-Lock vào xà gồ thép; quy cách Ø4.8 × 22mm, ren mịn 24 TPI.
- Mũi #2 Point tự khoan xuyên thép 2,5mm trong khoảng 1,17 giây, không cần khoan mồi.
- Đầu dù vành Ø10.00–10.92mm; lớp phủ đạt 1.000 giờ phun muối ASTM B117, có bản 2.000 giờ.
Vít liplock 4.8×22mm (vít đầu dù mạ kẽm) là gì và cấu tạo ra sao
Vít đầu dù 4.8×22mm là vít tự khoan thân thép carbon C1022 (thép carbon thấp ~0,22%C), đầu dạng truss head bè rộng giống mặt ô (dù). Ren máy mịn 24 TPI với bước ren P=1,06mm giúp vít ăn chắc vào thép mỏng và kim loại tấm, hạn chế tuôn ren khi siết.

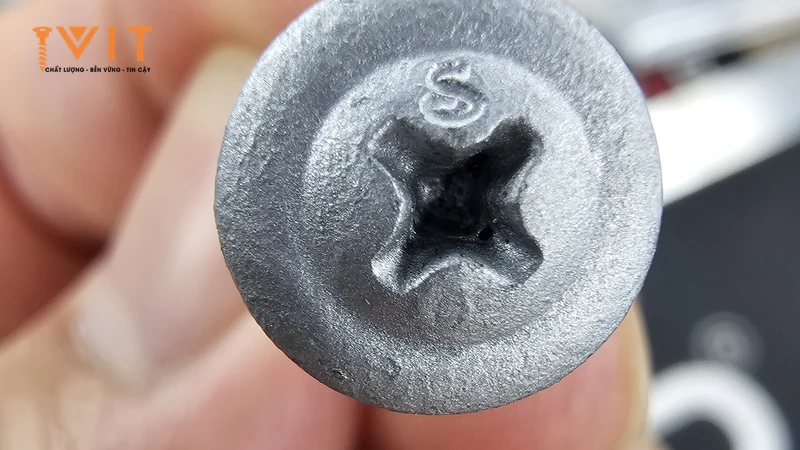

Phần đầu dù có đường kính vành Ø10.00–10.92mm, tổng chiều cao đầu 2,20–2,40mm, rãnh bắt Phillips no.2 (PH2). Vành rộng phân tán lực ép trên diện tích lớn nên không gây móp hay biến dạng bề mặt đai kẹp, tấm kim loại mỏng khi siết tới lực.
Lớp phủ là hệ mạ kẽm Kaitex 4 lớp của Sheh Fung: lớp mạ kẽm nền, lớp chromate thụ động hóa, lớp niêm phong nano và lớp top coating ngoài cùng. Cấu trúc này khác hẳn vít mạ kẽm thường (chỉ chịu 24–36 giờ phun muối), cho phép con vít đạt 1.000 giờ phun muối ASTM B117 ở phiên bản tiêu chuẩn.
Cách dùng vít đầu dù 4.8×22mm bắt đai kẹp Klip-Lock đúng kỹ thuật
Trong hệ mái standing seam / Klip-Lock, tấm tôn được giữ bằng đai kẹp seam, và toàn bộ tải kéo bốc mái (uplift) do gió bão dồn lên các vít bắt đai kẹp xuống xà gồ. Vì vậy vít tại vị trí này chịu trực tiếp lực kéo bốc — chọn đúng vít và bắt đúng kỹ thuật là yếu tố quyết định khả năng chống tốc mái.
- Định vị đai kẹp Klip-Lock đúng vạch tim trên xà gồ thép, áp sát mặt xà gồ.
- Đặt vít đầu dù 4.8×22mm vuông góc 90° với mặt thép, không nghiêng mũi.
- Dùng máy bắn vít tốc độ trung bình; mũi #2 Point tự khoan xuyên thép 2,5mm trong khoảng 1,17 giây (theo báo cáo CQ của phòng lab Sheh Fung đạt chứng nhận A2LA).
- Siết tới khi vành đầu dù ép phẳng lên đai kẹp; dừng ngay, tránh siết quá làm tuôn ren.
- Kiểm tra mỗi đai kẹp đủ số vít theo bản vẽ kết cấu để phân bổ tải gió bốc đều
Riêng size 22mm là size chính dùng cho Klip-Lock — đây là quy cách vít liplock tiêu chuẩn; vít đầu dù 4.8×16mm chiều dài ngắn hơn nên không dùng cho đai kẹp Klip-Lock mà dành cho khung cánh gió cửa sổ và nhà màng.
Bảng thông số kỹ thuật vít đầu dù mạ kẽm 4.8×22mm
Dưới đây là thông số lấy theo bản vẽ kỹ thuật và báo cáo CQ của Sheh Fung cho vít đầu dù 4.8×22mm.
| Thông số | Giá trị |
|---|---|
| Đường kính ren (D1) | Ø4.66 – 4.83mm (danh nghĩa Ø4.8mm) |
| Chiều dài (L) | 22mm |
| Loại ren | Ren máy mịn 24 TPI, bước ren P=1,06 ± 0,03mm |
| Kiểu đầu | Đầu dù truss head, vành Ø10.00–10.92mm, rãnh PH2 |
| Mũi khoan | #2 Point, tự khoan |
| Vật liệu | Thép carbon C1022 (~0,22%C) |
| Độ cứng bề mặt | ≥ 600 HV (mẫu CQ đo 628 HV) |
| Mô-men xoắn | ≥ 7,3 Nm |
| Độ dẻo | Uốn 10° không gãy |
| Lớp phủ | Mạ kẽm Kaitex Silver Gray 4 lớp |
| Độ dày lớp phủ đo thực | 29,31 μm (mẫu CQ) |
| Khả năng tự khoan | Xuyên thép 2,5mm (theo CQ), tốc độ 1,17 giây |
| Chống ăn mòn | 1.000 giờ phun muối ASTM B117 |
| Phiên bản cao cấp | 2000h phun muối — đặt theo lô |
So với vít đầu dù 16mm cùng dòng, size 22mm dài hơn 6mm để xuyên qua chân đai kẹp và bám đủ ren vào xà gồ thép — đó là lý do chỉ size 22mm mới dùng cho Klip-Lock.
Bảng 2: Chọn quy cách vít đầu dù theo vị trí lắp trên hệ mái Klip-Lock
Bảng dưới đối chiếu từng vị trí lắp đặt theo quy cách vít được dùng và lý do kỹ thuật của lựa chọn đó, giúp không nhầm giữa hai size 16mm và 22mm của cùng dòng vít đầu dù.
| Vị trí lắp | Quy cách dùng | Lý do chọn |
| Đai kẹp Klip-Lock → xà gồ thép | Vít liplock Ø4.8 × 22mm | Đủ dài xuyên chân đai kẹp rồi còn ren bám vào xà gồ |
| Khung cánh gió cửa sổ nhà công nghiệp | Vít đầu dù Ø4.8 × 16mm | Ngắn hơn 6mm, không đủ ren cho đai kẹp Klip-Lock |
| Khung thép nhà màng nông nghiệp | Ø4.8 × 16mm hoặc Ø4.8 × 22mm | Chọn theo bề dày khung thép tại vị trí bắt |
| Đai kẹp tôn seam (seamlock) → xà gồ | Vít bắn kẹp tôn seam Ø5.5 × 20mm | Đầu lục giác vành rộng, bắt bằng khẩu 8mm |
| Mái tôn 1 lớp bắt thẳng xà gồ | Vít ren đơn Ø5.5 × 40mm trở lên | Phải đi hết chiều cao sóng 20–32 mm rồi mới bám xà gồ |
Khác biệt giữa hai size cùng dòng chỉ nằm ở chiều dài, 16mm và 22mm, trong khi đường kính ren Ø4.8mm, đầu dù truss head và mũi #2 Point là như nhau. Sáu milimét chênh lệch đó là phần ren còn lại sau khi vít đi qua chân đai kẹp, nên chỉ size 22mm mới dùng được cho Klip-Lock.
Hai dòng cuối bảng nhắc lại ranh giới giữa các dòng vít. Vít đầu dù Ø4.8mm dùng cho liên kết đai kẹp và khung nhẹ; mối liên kết đai kẹp tôn seam dùng vít ren đơn Ø5.5 × 20mm đầu lục giác; còn mái tôn một lớp bắt thẳng vào xà gồ phải dùng vít dài từ Ø5.5 × 40mm trở lên vì con vít phải vượt hết chiều cao sóng tôn.
Câu hỏi thường gặp về vít đầu dù 4.8×22mm
Vít đầu dù 4.8×22mm dùng để làm gì?
Vít đầu dù 4.8×22mm chuyên dùng để bắt đai kẹp tôn Klip-Lock vào xà gồ thép trong hệ mái standing seam, và lắp dựng nhà màng nông nghiệp. Đầu dù vành rộng phân tán lực siết, giúp ép chặt chân đai kẹp mà không làm móp tấm kim loại mỏng. Ngoài ra vít còn dùng liên kết các chi tiết kim loại như ke, nẹp, biển hiệu, giá hàng công nghiệp. Đây là size chính cho Klip-Lock; với khung cánh gió cửa sổ nhà công nghiệp thì dùng size 16mm ngắn hơn.
Vít đầu dù 4.8×22mm khoan xuyên được thép dày bao nhiêu?
Theo báo cáo CQ của phòng lab Sheh Fung, vít đầu dù 4.8×22mm tự khoan xuyên thép dày 2,5mm trong khoảng 1,17 giây mà không cần khoan mồi trước. Mũi #2 Point được thiết kế cho thép tấm và kim loại mỏng — đúng dải độ dày của đai kẹp Klip-Lock và khung nhà màng. Với kết cấu thép dày hơn, bạn nên chuyển sang dòng vít bắn tôn ren đơn hoặc ren kép có mũi khoan mạnh hơn; liên hệ IVIT để được tư vấn chọn đúng mũi theo độ dày thép thực tế.
Vì sao vít bắt đai kẹp Klip-Lock phải chịu toàn bộ tải kéo bốc mái?
Trong hệ mái Klip-Lock, tấm tôn không bắt vít trực tiếp mà được giữ bằng đai kẹp seam. Khi gió bão tạo lực kéo bốc, lực này truyền từ tấm tôn qua đai kẹp rồi dồn xuống các vít bắt đai kẹp vào xà gồ — nghĩa là vít chịu trực tiếp toàn bộ tải uplift của vùng mái đó. Vì thế ren bám chắc, độ cứng bề mặt ≥ 600 HV và đầu dù ép phẳng là các yếu tố quyết định khả năng chống tốc mái. Bố trí đủ số vít trên mỗi đai kẹp theo bản vẽ kết cấu là bắt buộc.
Đường kính vít đầu dù là 4.8mm hay 5mm?
Đường kính ren thực của vít đầu dù dòng này là Ø4.8mm (đo trên bản vẽ là Ø4.66–4.83mm), không phải 5mm như một số tài liệu cũ ghi nhầm. Khi đặt hàng và đối chiếu kỹ thuật, bạn nên dùng ký hiệu chuẩn “4.8×22mm” để khớp với thông số gốc của Sheh Fung. Sai lệch giữa “5mm” và “4.8mm” tuy nhỏ nhưng ảnh hưởng đến việc chọn khẩu, lỗ chờ và lực siết, nên IVIT thống nhất ghi đúng Ø4.8mm trên mọi tài liệu sản phẩm.
Vít đầu dù 4.8×22mm chống rỉ được bao lâu?
Phiên bản tiêu chuẩn phủ mạ kẽm Kaitex Silver Gray đạt 1.000 giờ phun muối theo ASTM B117 — mức dành cho môi trường ô nhiễm vừa và ven biển ít muối. Lớp phủ Kaitex là hệ 4 lớp (mạ kẽm nền, chromate, niêm phong nano, top coating) với độ dày đo thực 29,31 μm trên mẫu CQ. Đây là khác biệt lớn so với vít mạ kẽm thường chỉ chịu 24–36 giờ phun muối. Với công trình ven biển muối cao, nên chọn phiên bản 2000h phun muối.
Có phiên bản 2000h phun muối cho công trình ven biển không?
Có. Vít đầu dù 4.8×22mm 2000h phun muối là phiên bản cao cấp dành cho vùng ven biển muối cao, vùng bão và công trình FDI/xuất khẩu yêu cầu chứng chỉ. Sheh Fung kiểm nghiệm chất lượng theo từng lô đặt hàng và phát hành Certificate of Quality (CQ) riêng từ phòng lab đạt chứng nhận A2LA. Khi đặt qua IVIT, bạn nhận được vít kèm CQ đúng cho lô hàng của mình — chất lượng được xác minh độc lập trước khi giao. Liên hệ IVIT để đặt phiên bản 2000h theo lô.
Vít đầu dù 16mm và 22mm khác nhau thế nào?
Hai size cùng đường kính Ø4.8mm, cùng đầu dù và mũi #2 Point, chỉ khác chiều dài. Size 16mm dành cho khung cánh gió cửa sổ nhà công nghiệp và nhà màng nông nghiệp, không dùng cho Klip-Lock vì quá ngắn. Size 22mm dài hơn 6mm, đủ xuyên qua chân đai kẹp và bám ren vào xà gồ, nên đây là size chính cho đai kẹp Klip-Lock. Khi thi công standing seam, bạn chọn 22mm; khi lắp cánh gió hoặc nhà màng, có thể chọn 16mm để tối ưu chi phí.
Kết luận và liên hệ đặt vít đầu dù 4.8×22mm
Vít đầu dù mạ kẽm 4.8×22mm là size chuẩn để bắt đai kẹp Klip-Lock vào xà gồ và lắp nhà màng nông nghiệp. Với ren mịn 24 TPI, mũi #2 Point tự khoan thép 2,5mm và đầu dù vành rộng, con vít giữ đai kẹp ép chắc và chịu trực tiếp tải kéo bốc mái. Lớp phủ Kaitex 4 lớp đạt 1.000 giờ phun muối, có sẵn phiên bản 2000h cho ven biển. Đặt đúng size 22mm cho Klip-Lock và đúng Ø4.8mm là điều cần lưu ý.
Liên hệ IVIT qua hotline 0865 21 21 51 hoặc Zalo để được tư vấn size và đặt vít đầu dù 4.8×22mm kèm CQ theo lô.
