Vít bắn kẹp tôn seam mạ kẽm 5.5×20mm chống rỉ, chống bão
| Hạng mục | 1000h phun muối | 2000h phun muối |
|---|---|---|
| Mức mạ | Class 3(1000h phun muối) | Class 4(2000h phun muối) |
| Ứng dụng | Vùng Đồng bằng, dân dụng | Ven biển, công nghiệp nặng |
| Chống ăn mòn | Tốt, rất cao | Rất tốt, cực cao |

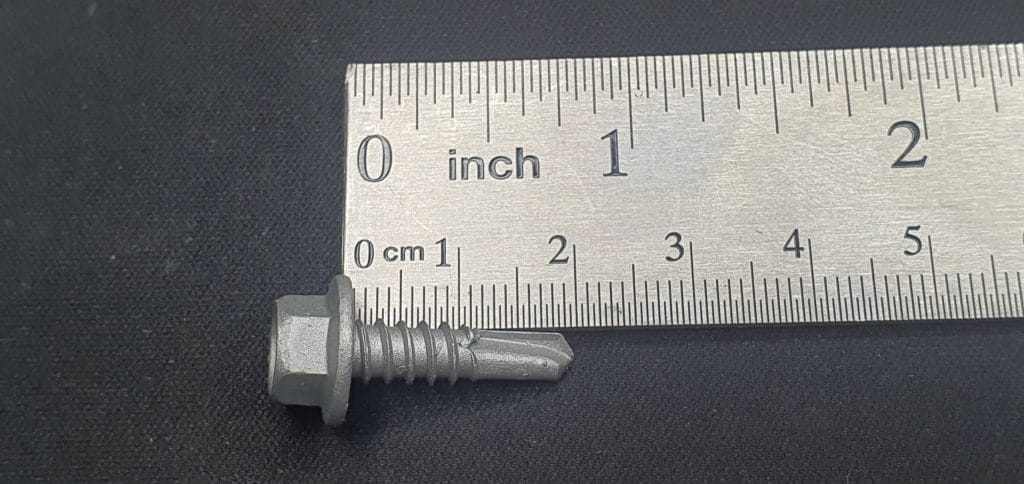

Vít bắn kẹp tôn seam là loại vít tự khoan chuyên dùng để siết chặt đai kẹp seam (đai kẹp seamlock) xuống xà gồ trong hệ mái standing seamlock,thay vì khoan xuyên qua tấm tôn lợp. Sản phẩm tiêu chuẩn tại IVIT là vít mạ kẽm 5.5×20mm (do Sheh Fung Đài Loan sản xuất, IVIT phân phối), đường kính ren 5.5mm và chiều dài thân 20mm, đầu lục giác vành rộng với mũi tự khoan #2 Point.
Lớp phủ đạt 1.000 giờ phun muối ASTM B117, bản cao cấp đạt 2.000 giờ phun muối. Nhờ siết đai kẹp ở mặt phẳng xà gồ, vít không cần dài như vít lợp mái nhưng vẫn gánh toàn bộ tải gió kéo bốc mái truyền xuống.
1. Vít bắn kẹp tôn seam là gì và lắp ở vị trí nào trên mái standing seam?
Vít bắn kẹp tôn seam là vít tự khoan dùng để cố định đai kẹp seam (seam clamp) vào xà gồ thép, từ đó giữ tấm tôn standing seam đứng vững trên mái. Điểm khác biệt cốt lõi của hệ mái seam là tấm tôn được gài vào đai kẹp ở phần gân nổi (đường seam), nên bề mặt tôn lợp không bị khoan thủng — hạn chế tối đa rò rỉ nước.
Trong cấu trúc này, vít bắn kẹp tôn seam nằm ở vị trí liên kết giữa đai kẹp và xà gồ. Toàn bộ lực hút gió (tải kéo bốc mái) tác động lên tấm tôn sẽ truyền qua đai kẹp rồi dồn xuống chính những con vít này. Vì vậy vít bắn kẹp tôn seam phải có độ cứng và mô-men xoắn cao để không bị tuột, gãy cổ khi mái chịu gió bão.
Vít 5.5×20mm của Sheh Fung được làm từ thép carbon C1022 (thép carbon thấp ~0,22%C), tôi cứng đạt độ cứng bề mặt 659 HV trung bình theo báo cáo kiểm nghiệm (spec ≥ 620 HV).
Tóm tắt nhanh:
- Dùng bắn đai kẹp tôn seam-lock (không khoan xuyên tấm lợp).
- Mũi #3 Point, khoan xuyên thép 4,5mm; đầu lục giác vành rộng.
- Lớp phủ đạt 1000h phun muối (ASTM B117) + Kesternich 15 chu kỳ.
2. Vì sao vít bắn kẹp tôn seam chỉ dài 20mm vẫn đủ chịu tải gió bão?
Nhiều người lầm tưởng vít càng dài càng khỏe, nhưng với vị trí siết đai kẹp seam thì 20mm là chiều dài hợp lý. Đai kẹp seam được đặt áp sát (phẳng) lên mặt xà gồ, không có lớp đệm cao su EPDM hay lớp tôn dày nằm giữa, nên vít chỉ cần xuyên qua chân đai kẹp rồi bám vào xà gồ thép. Chiều dài 20mm được đo từ đỉnh đầu vít xuống mũi (không tính đầu mũ lục giác), dung sai ±0,8mm.
Quy trình thi công bằng vít bắn kẹp tôn seam 5.5×20mm gồm các bước:
- Định vị đai kẹp seam đúng khẩu độ trên xà gồ thép theo bản vẽ mái.
- Đặt mũi vít vuông góc tại lỗ chờ của đai kẹp, không nghiêng để tránh lệch tâm.
- Bắn vít bằng máy siết, để mũi #2 Point tự khoan xuyên thép — không cần khoan mồi trước.
- Siết đến khi vành đầu áp sát mặt đai kẹp, dừng ở mô-men chuẩn để không tuôn ren.
- Kiểm tra độ chắc của đai kẹp trước khi gài tấm tôn standing seam vào.
Theo báo cáo CQ, vít bắn xuyên thép dày 4.5mm chỉ trong 3,49 giây (vượt spec 13%). Trong thực tế thi công, vít còn khoan qua thép 6mm từ 2 đến 6 lần liên tiếp mà vẫn giữ nguyên độ bám.
3. Bảng thông số kỹ thuật vít bắn kẹp tôn seam 5.5×20mm
Dưới đây là thông số kỹ thuật chuẩn của vít bắn kẹp tôn seam 5.5×20mm (mã dòng vít bắn tôn ngắn) phân phối tại IVIT, đối chiếu theo bản vẽ kỹ thuật và báo cáo kiểm nghiệm của phòng lab Sheh Fung đạt chứng nhận A2LA.
| Thông số | Chi tiết |
|---|---|
| Ký hiệu | 5.5 × 20mm (đường kính ren Ø5.5mm × chiều dài thân 20mm) |
| Vật liệu | Thép carbon C1022 (thép carbon thấp ~0,22%C) |
| Đầu vít | Lục giác vành rộng (Hex Flange), AF 7,78–7,92mm (dùng khẩu 8mm) |
| Đường kính vành đầu | Ø11,50–12,50mm |
| Mũi vít | #2 Point tự khoan, không cần khoan mồi |
| Quy cách ren | 14 TPI, bước ren 1,81mm |
| Độ cứng bề mặt | 659 HV trung bình (spec ≥ 620 HV) |
| Mô-men xoắn | ≥ 10 Nm |
| Tốc độ khoan | 3,49 giây qua thép 4,5mm (theo CQ); thực tế khoan thép 6mm 2–6 lần |
| Lớp phủ | Kaitex Silver Gray (hệ mạ kẽm 4 lớp) |
| Cấp chống ăn mòn | 1.000h phun muối ASTM B117; bản cao cấp 2.000h phun muối |
| Đệm EPDM | Không (đai kẹp seam áp phẳng, không dùng đệm) |
| Ứng dụng chính | Bắn đai kẹp tôn seam/standing seam, bắn xà gồ thép nhẹ |
So sánh nhanh về cấp chống ăn mòn: vít mạ kẽm thông thường giá rẻ chỉ đạt khoảng 24–36 giờ phun muối, trong khi vít bắn kẹp tôn seam phủ Kaitex đạt 1.000–2.000 giờ phun muối — chênh lệch hàng chục lần về khả năng chống rỉ trong môi trường ẩm và hơi muối biển.
Bảng 2: Vị trí liên kết trên mái standing seam và loại vít tương ứng
Bảng dưới đối chiếu từng vị trí liên kết trên hệ mái standing seam theo loại vít được dùng và theo tải mà mối liên kết đó thực sự gánh, giúp phân biệt rõ vai trò của vít bắn kẹp tôn seam với vít lợp mái thông thường.
| Vị trí liên kết | Quy cách dùng | Tải chính mối liên kết gánh | Đệm EPDM |
| Đai kẹp seam → xà gồ thép | Vít bắn kẹp tôn seam Ø5.5 × 20mm | Toàn bộ tải gió bốc của vùng mái mà đai kẹp phụ trách | Không dùng |
| Tấm tôn → đai kẹp seam | Khớp seam cơ khí, không bắt vít xuyên tấm | Truyền tải từ tấm tôn sang đai kẹp | Không dùng |
| Tôn vách → xà gồ thép | Vít ren đơn Ø5.5 × 20mm hoặc Ø5.5 × 25mm | Tải gió ngang tác dụng lên vách | Tùy vị trí |
| Mái tôn 1 lớp 11 và 9 sóng → xà gồ | Vít ren đơn Ø5.5 × 40mm hoặc Ø5.5 × 45mm | Tải gió bốc tại từng đỉnh sóng dương | Có |
| Mái tôn 1 lớp 7, 6 và 5 sóng → xà gồ | Vít ren kép 6.3/5.5 × 50mm đến 6.3/5.5 × 68mm | Tải gió bốc tại từng đỉnh sóng dương | Có |
Hai dòng đầu bảng là chỗ hay bị hiểu sai nhất. Trên mái standing seam, tấm tôn không bị khoan xuyên mà được giữ bằng khớp seam cơ khí với đai kẹp, nên đường truyền tải chạy từ tấm tôn qua đai kẹp rồi dồn hết xuống con vít bắt đai kẹp vào xà gồ. Nói cách khác, vít bắn kẹp tôn seam Ø5.5 × 20mm là mối liên kết chịu toàn bộ tải gió bốc của vùng mái đó, chứ không phải một liên kết phụ.
Chiều dài 20mm đủ dùng vì đai kẹp seam áp phẳng trực tiếp lên mặt xà gồ, không có sóng tôn cao 20–32 mm phải bắc qua và không có lớp đệm cao su nằm giữa. Con vít chỉ cần xuyên chân đai kẹp rồi bám ren vào xà gồ thép dày 3–4,5 mm. Với mái tôn một lớp thì ngược lại: vít phải đi hết chiều cao sóng trước khi chạm xà gồ nên chiều dài tối thiểu lớn hơn nhiều.
4. Câu hỏi thường gặp về vít bắn kẹp tôn seam
Vít bắn kẹp tôn seam là gì?
Vít bắn kẹp tôn seam là vít tự khoan dùng để siết đai kẹp seam (đai kẹp seamlock) xuống xà gồ thép trong hệ mái standing seam. Thay vì khoan xuyên trực tiếp qua tấm tôn lợp, tấm tôn được gài vào đai kẹp ở phần gân nổi, còn vít chỉ liên kết đai kẹp với khung mái. Nhờ vậy mặt tôn không bị khoan thủng, giảm tối đa nguy cơ rò rỉ nước. Sản phẩm tiêu chuẩn tại IVIT là vít 5.5×20mm do Sheh Fung Đài Loan sản xuất, đầu lục giác vành rộng và mũi tự khoan #2 Point.
Vít bắn kẹp tôn seam có chịu được tải gió bão không?
Có, và đây chính là vị trí chịu lực quan trọng nhất của hệ mái seam. Khi gió bão tạo lực hút bốc mái, lực kéo từ tấm tôn truyền qua đai kẹp seam và dồn toàn bộ xuống các con vít liên kết đai kẹp với xà gồ. Vì thế vít bắn kẹp tôn seam phải đủ cứng và đủ mô-men xoắn để không bị tuột hay gãy cổ. Vít 5.5×20mm Sheh Fung dùng thép carbon C1022, đạt độ cứng bề mặt 659 HV và mô-men xoắn ≥ 10 Nm, đảm bảo giữ đai kẹp chắc chắn trước tải kéo bốc mái.
Vì sao vít bắn kẹp tôn seam chỉ dài 20mm?
Vì đai kẹp seam được đặt áp phẳng trực tiếp lên mặt xà gồ, không có lớp đệm cao su EPDM hay tấm tôn dày nằm chen giữa. Vít chỉ cần xuyên qua chân đai kẹp mỏng rồi bám vào xà gồ thép, nên 20mm là đủ. Chiều dài 20mm được đo từ đỉnh đầu vít xuống mũi, không tính đầu mũ lục giác, dung sai ±0,8mm. Vít ngắn ở vị trí này còn giúp thi công nhanh và giảm rủi ro lệch tâm khi bắn.
Vít bắn kẹp tôn seam có dùng cho tôn mái được không?
Không nên. Tôn lợp mái thường cần vít có đệm cao su EPDM để chống thấm và phải đủ dài để xuyên qua đệm, qua lớp tôn rồi vẫn bám chắc xà gồ. Với tôn lợp mái, nên dùng vít dài từ 40mm trở lên có đệm EPDM. Vít 5.5×20mm chuyên cho đai kẹp seam và bắn tôn vách.
Lớp phủ 1000h và 2000h phun muối khác nhau thế nào?
Cả hai đều là lớp phủ Kaitex theo hệ mạ kẽm 4 lớp, khác nhau ở độ dày và cấp chống ăn mòn. Bản 1.000h phun muối phù hợp môi trường ô nhiễm vừa và ven biển ít muối. Bản 2.000h phun muối có lớp nano-sealing dày hơn, dành cho vùng ven biển muối cao, khu vực bão và công trình FDI/xuất khẩu. Mọi dòng vít tại IVIT đều có sẵn cả hai phiên bản; bản 2.000h được kiểm nghiệm và phát hành CQ riêng theo từng lô đặt hàng.
Vít bắn kẹp tôn seam có cần khoan mồi trước không?
Không. Mũi #2 Point tự khoan của vít cho phép xuyên thẳng qua chân đai kẹp và xà gồ thép mà không cần khoan lỗ mồi. Theo báo cáo CQ, vít khoan xuyên thép dày 4,5mm chỉ trong 3,49 giây; trong thực tế thi công, vít còn khoan qua thép 6mm từ 2 đến 6 lần liên tiếp. Việc bỏ bước khoan mồi giúp rút ngắn thời gian lắp đặt và giảm sai số lệch tâm khi siết.
Mua vít bắn kẹp tôn seam chính hãng ở đâu?
IVIT là đại lý cấp 1 của Sheh Fung tại Việt Nam, nhập trực tiếp từ hãng nên có sẵn vít bắn kẹp tôn seam 5.5×20mm chính hãng cả bản 1.000h và 2.000h phun muối. Khách hàng được tư vấn chọn đúng loại theo môi trường công trình, kèm CQ phát hành từ phòng lab Sheh Fung đạt chứng nhận A2LA. Liên hệ hotline hoặc Zalo IVIT để nhận tư vấn kỹ thuật và báo giá theo số lượng.
5. Kết luận và liên hệ tư vấn vít bắn kẹp tôn seam
Vít bắn kẹp tôn seam 5.5×20mm là mắt xích chịu lực then chốt của hệ mái standing seam và Klip-Lock, bởi nó gánh toàn bộ tải gió bốc mái truyền qua đai kẹp. Với thép carbon C1022, độ cứng bề mặt 659 HV và lớp phủ Kaitex đạt 1.000–2.000 giờ phun muối, sản phẩm vừa siết chặt đai kẹp vừa chống rỉ bền bỉ trong môi trường ẩm và hơi muối biển. Mũi tự khoan #2 Point giúp thi công nhanh, không cần khoan mồi. Để chọn đúng phiên bản 1.000h hay 2.000h cho công trình của bạn, liên hệ IVIT qua hotline 0865 21 21 51 để nhận tư vấn kỹ thuật và báo giá.
