Vít hệ kèo truss mạ kẽm 5.5×20mm siết chắc khung kèo thép
| Hạng mục | 1000h phun muối | 2000h phun muối |
|---|---|---|
| Mức mạ | Class 3(1000h phun muối) | Class 4(2000h phun muối) |
| Ứng dụng | Vùng Đồng bằng, dân dụng | Ven biển, công nghiệp nặng |
| Chống ăn mòn | Tốt, rất cao | Rất tốt, cực cao |
Vít hệ kèo truss (còn gọi là vít thanh kèo nhẹ) là vít tự khoan đầu lục giác Ø5.5 × 20mm không kèm đệm, mũi #3 Point khoan xuyên thép dày 4.5mm theo bản vẽ, dùng để liên kết các thanh kèo thép mạ siêu nhẹ và bắt xà gồ thép nhẹ trong hệ khung kèo lợp mái ngói.
Dòng vít này là vít bắn tôn mạ kẽm 5.5×20mm bản không đệm của Sheh Fung Đài Loan, do IVIT phân phối tại Việt Nam, mô-men xoắn yêu cầu ≥10 Nm và lớp phủ đạt 1000h phun muối ASTM B117 (thử nghiệm ăn mòn gia tốc, không phải tuổi thọ thực). Bài viết giải thích vít hệ kèo truss là gì, cách chọn đúng loại, bảng thông số kỹ thuật và các câu hỏi thường gặp khi thi công khung kèo thép nhẹ lợp ngói.
Tóm tắt nhanh:
- Dùng siết khung kèo thép nhẹ (thanh kèo/truss) lợp mái ngói — bản Ø5.5 × 20mm không đệm.

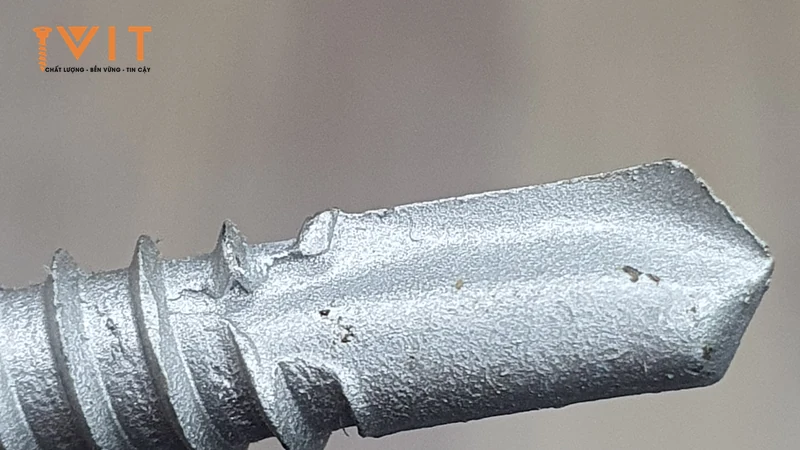

- Mũi #3 Point, khoan xuyên thép 4,5mm; đầu lục giác vành rộng.
- Lớp phủ đạt 1000h phun muối (ASTM B117) + Kesternich 15 chu kỳ.
Vít hệ kèo truss là gì và dùng để liên kết bộ phận nào?
Vít hệ kèo truss là vít tự khoan đầu lục giác, chuyên dùng để cố định và liên kết các thanh kèo thép siêu nhẹ (tên gọi khác: khung truss, thanh kèo zacs, thanh kèo thép mạ) trong hệ khung mái lợp ngói. Trong hệ kèo thép nhẹ, vít đảm nhận hai nhiệm vụ chính: liên kết thanh ngang với thanh đứng (stud–track) và bắt xà gồ thép nhẹ làm điểm tựa cho lớp ngói bên trên.

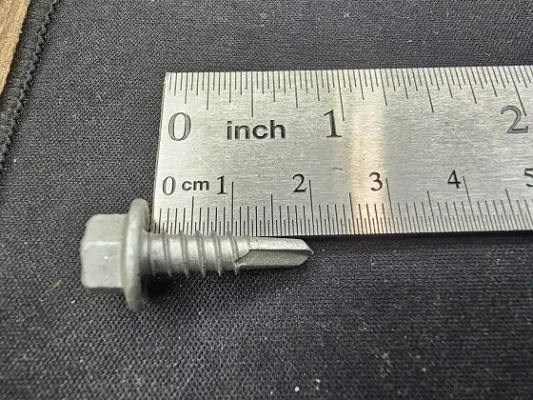

Dòng vít hệ kèo truss IVIT phân phối có quy cách ren đơn 5.5×20mm — đọc là “đường kính ren Ø5.5mm, dài thân 20mm tính từ đỉnh đầu vít xuống mũi, không tính đầu mũ lục giác”. Đầu vít vành rộng Ø13,97–14,78mm theo bản vẽ mới (bằng vành của dòng 25–45mm) tì sát mặt thép, mũi #3 Point tự khoan không cần khoan mồi. Vít làm từ thép carbon C1022, phủ lớp Kaitex hệ mạ kẽm bốn lớp đạt 1000h phun muối, phù hợp môi trường khung mái kín, ít ẩm trực tiếp.
Cách chọn vít hệ kèo truss đúng cho khung kèo thép nhẹ
Chọn đúng vít hệ kèo truss giúp mối liên kết kèo không lỏng, không rỉ sau nhiều năm. Bốn bước dưới đây dựa trên dữ liệu kỹ thuật của dòng 5.5×20mm:
- Xác định tổng độ dày thép tại mối nối. Theo bản vẽ, vít Ø5.5 × 20mm khoan xuyên thép dày 4.5mm trong không quá 6,0 giây, nên chỉ cần kiểm tra tổng chiều dày các lớp kèo chồng nhau không vượt mức này.
- Chọn đúng bản không đệm. Thân 20mm tính từ đỉnh đầu vít xuống mũi; bản không đệm dành cho khung kèo, đai kẹp tôn seamlock và liên kết khung giá, còn bản có đệm cao su EPDM dành cho tôn vách.
- Ưu tiên mô-men xoắn cao. Vít hệ kèo truss 5.5×20mm có mô-men xoắn siết ≥10 Nm và độ cứng bề mặt yêu cầu ≥600 HV (CQ bản mũi #2 trước đây đo 659 HV), hạn chế tình trạng tròn đầu hay gãy cổ khi siết bằng máy.
- Chọn cấp chống rỉ theo môi trường. Khu vực thông thường dùng bản 1000h phun muối; công trình ven biển, vùng bão, dự án FDI nên dùng bản 2000h phun muối ASTM B117 có CQ theo lô.
Trong thực tế thi công, dòng vít bắn tôn Ø5.5mm này còn được ghi nhận khoan qua thép dày 6mm từ 2 đến 6 lần liên tiếp mà vẫn giữ độ bám — nhờ vật liệu C1022, xử lý nhiệt Carburizing và lớp phủ Kaitex giảm ma sát.
Vít Ø5.5 × 20mm bản có đệm và không đệm dùng ở vị trí nào?
Bảng 1: Vị trí dùng vít Ø5.5 × 20mm bản có đệm và bản không đệm
Bảng dưới so sánh 5 vị trí lắp theo bản vít nên dùng và lý do kỹ thuật, dựa trên chỉ định sử dụng của dòng vít Ø5.5 × 20mm.
| Vị trí lắp | Nên dùng | Vì sao |
|---|---|---|
| Khung kèo thép nhẹ lợp ngói | Bản không đệm | Nằm dưới lớp ngói, không cần làm kín |
| Đai kẹp tôn seamlock | Bản không đệm | Kẹp áp sát xà gồ, không có sóng phải bắc qua |
| Liên kết khung, giá chịu lực | Bản có đệm hoặc không đệm | Được chỉ định cho cả 2 bản |
| Tôn vách nhà xưởng, nhà dân dụng | Bản có đệm cao su EPDM | Đệm bịt kín lỗ vít, chống nước |
| Tôn lợp mái | Không dùng size 20mm | Quá ngắn, mái 11 và 9 sóng cần từ 40mm |
Bảng thông số kỹ thuật vít hệ kèo truss mạ kẽm 5.5×20mm
Thông số dưới đây lấy theo bản vẽ kỹ thuật mới của dòng (mũi #3 Point), kèm số đo tham chiếu từ CQ của bản mũi #2 Point trước đây do phòng lab Sheh Fung Đài Loan đạt chứng nhận A2LA thực hiện.
Bảng 2: Thông số kỹ thuật vít hệ kèo truss mạ kẽm Ø5.5 × 20mm
Bảng dưới liệt kê 13 thông số của vít hệ kèo truss theo bản vẽ, từ ren, đầu vít, mũi khoan đến lớp phủ.
| Thông số | Giá trị |
|---|---|
| Quy cách | Vít hệ kèo truss Ø5.5 × 20mm (ren đơn) |
| Đường kính ren D1 | Ø5.31 – 5.46mm |
| Bước ren | 14 TPI (1.81mm) |
| Đường kính đầu vành | Ø13.97 – 14.78mm (bản vẽ mới) |
| Khẩu lục giác | 8mm (AF 7.78 – 7.92mm) |
| Chiều dài thân L | 20 ± 0.8mm (không tính đầu mũ) |
| Loại mũi | #3 Point tự khoan |
| Vật liệu | Thép carbon C1022 |
| Độ cứng bề mặt | ≥ 600 HV (CQ bản trước: 659 HV) |
| Mô-men xoắn siết | ≥ 10 Nm |
| Khoan xuyên (bản vẽ) | Thép 4.5mm trong ≤ 6,0 giây |
| Lớp phủ | Kaitex Silver Gray, 1000h phun muối, Kesternich 15 chu kỳ |
| Cấp chống ăn mòn | 1000h phun muối ASTM B117 (có bản 2000h phun muối) |
Câu hỏi thường gặp về vít hệ kèo truss
Vít hệ kèo truss là vít gì?
Vít hệ kèo truss là vít tự khoan đầu lục giác dùng để liên kết các thanh kèo thép mạ siêu nhẹ trong hệ khung mái lợp ngói. Loại phổ biến là vít bắn tôn mạ kẽm 5.5×20mm, làm từ thép C1022, mũi #3 Point tự khoan, không cần khoan mồi. Vít vừa liên kết mối stud–track giữa thanh ngang và thanh đứng, vừa bắt xà gồ thép nhẹ đỡ ngói. Vít do Sheh Fung Đài Loan sản xuất và IVIT phân phối chính hãng tại Việt Nam, có lớp phủ chống rỉ đạt 1000h phun muối.
Vít hệ kèo truss 5.5×20mm bắn được thép dày bao nhiêu?
Theo bản vẽ kỹ thuật mới của dòng, vít Ø5.5 × 20mm mũi #3 Point khoan xuyên thép dày 4.5mm trong không quá 6,0 giây; đây là con số cam kết. Bản mũi #2 Point trước đây từng đo được 3,49 giây trên thép 4.5mm trong CQ của phòng lab Sheh Fung Đài Loan đạt chứng nhận A2LA. Trong thực tế thi công, dòng vít này được ghi nhận khoan qua thép dày 6mm từ 2 đến 6 lần liên tiếp mà mũi vẫn giữ độ bám; đây là quan sát thực địa, không phải thông số cam kết.
Vít thanh kèo nhẹ có chống rỉ tốt không?
Có. Vít hệ kèo truss của Sheh Fung phủ lớp Kaitex — hệ mạ kẽm bốn lớp đạt 1000h phun muối ASTM B117 cùng 15 chu kỳ thử Kesternich theo bản vẽ. So với vít mạ kẽm thường chỉ chịu 24–36 giờ phun muối, lớp phủ này chịu thử nghiệm lâu hơn khoảng 28–42 lần. Số giờ phun muối là thử nghiệm gia tốc để so sánh cấp lớp phủ, không phải tuổi thọ thực của mối nối. Với công trình ven biển hoặc vùng độ ẩm cao, nên chọn bản nâng cấp 2000h phun muối.
Nên chọn vít hệ kèo truss 1000h hay 2000h phun muối?
Tùy môi trường công trình. Bản 1000h phun muối phù hợp nhà dân dụng, nhà xưởng ở khu vực ô nhiễm vừa, ít hơi muối — đây là lựa chọn phổ biến nhất. Bản 2000h phun muối ASTM B117 dành cho công trình ven biển muối cao, vùng bão và các dự án FDI, xuất khẩu yêu cầu chứng chỉ. Hai bản giống nhau về kích thước và cơ tính, chỉ khác cấp chống ăn mòn của lớp phủ. Liên hệ IVIT để được tư vấn cấp bền phù hợp với vị trí công trình của bạn.
Vít hệ kèo truss khác vít bắn tôn lợp mái thế nào?
Vít hệ kèo truss 5.5×20mm dùng để liên kết khung kèo thép và bắt xà gồ — nằm bên dưới lớp ngói, nên thân ngắn 20mm và không cần đệm cao su. Vít bắn tôn lợp mái lại phải xuyên qua lớp tôn cộng đệm cao su EPDM rồi bám vào xà gồ, nên cần chiều dài tối thiểu 40mm trở lên và bắt buộc có đệm chống dột. Nói cách khác, vít hệ kèo truss giải quyết phần khung chịu lực, còn vít bắn tôn lợp mái giải quyết phần che phủ kín nước.
Mua vít hệ kèo truss chính hãng ở đâu?
IVIT (Công ty TNHH IVIT) là nhà phân phối chính thức vít Sheh Fung Đài Loan tại Việt Nam, có sẵn vít hệ kèo truss mạ kẽm 5.5×20mm cùng các cấp bền 1000h và 2000h phun muối. Hệ thống kho Hà Nội – Hưng Yên – TP. Hồ Chí Minh giao hàng toàn quốc, kèm CQ đúng lô cho dự án cần hồ sơ chứng chỉ. Bạn liên hệ hotline 0865 21 21 51 hoặc Zalo cùng số để được tư vấn quy cách, số lượng và báo giá theo công trình.
Vít hệ kèo truss có dùng bắn đai kẹp tôn seamlock được không?
Được, vì cùng là vít Ø5.5 × 20mm bản không đệm. Đai kẹp tôn seamlock được bắt thẳng xuống xà gồ, còn tấm tôn cài vào kẹp nên không có sóng tôn phải bắc qua; vì vậy thân 20mm đủ chiều dài bám xà gồ. Cần lưu ý con vít bắt kẹp chịu toàn bộ tải gió bốc của mái, nên phải đủ số điểm bắt theo thiết kế và dùng vít đạt mô-men xoắn yêu cầu ≥10 Nm. Với mái seam có lớp cách nhiệt dán thêm dưới kẹp, nên chuyển sang bản Ø5.5 × 25mm không đệm.
Kết luận: chọn đúng vít hệ kèo truss cho hệ kèo thép nhẹ bền chắc
Vít hệ kèo truss mạ kẽm 5.5×20mm là lựa chọn chuẩn để liên kết khung kèo thép siêu nhẹ và bắt xà gồ đỡ ngói. Với độ cứng bề mặt yêu cầu ≥600 HV, mô-men xoắn siết ≥10 Nm và khả năng khoan thép 4.5mm theo bản vẽ, vít siết chắc vào khung kèo thép nhẹ. Lớp phủ Kaitex đạt 1000h phun muối, có bản 2000h phun muối cho vùng ven biển. Để chọn đúng quy cách và cấp bền cho công trình, liên hệ IVIT qua hotline 0865 21 21 51 để được tư vấn và báo giá vít hệ kèo truss chính hãng.
